QD053-07 8. 部件的更换
AIM 机械手册 237
4. 拆除下记得导线插头，取出远程控制 I/O 电路板。
5. 按照与拆除相反的步骤，安装新的远程控制 I/O 电路板。
AIMBAS040
8. 部件的更换 QD053-07
238 AIM 机械手册
8.16 分配器的更换
8.16.1 更换方法
1. 将主电源开关 OFF，切断机器的电源。
2. 拆除机器上部盖罩的安装螺丝。
3. 拆除冷却风扇的导线插座。
4. 从盖板上拆除导线的连接。
5. 拆除盖罩。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
·在接差导线接头时，请拿住接插头进行更换，不要拉电缆。
·在连接接插头时，请注意确认接插头的名称不要搞错。
QD053-07 8. 部件的更换
AIM 机械手册 239

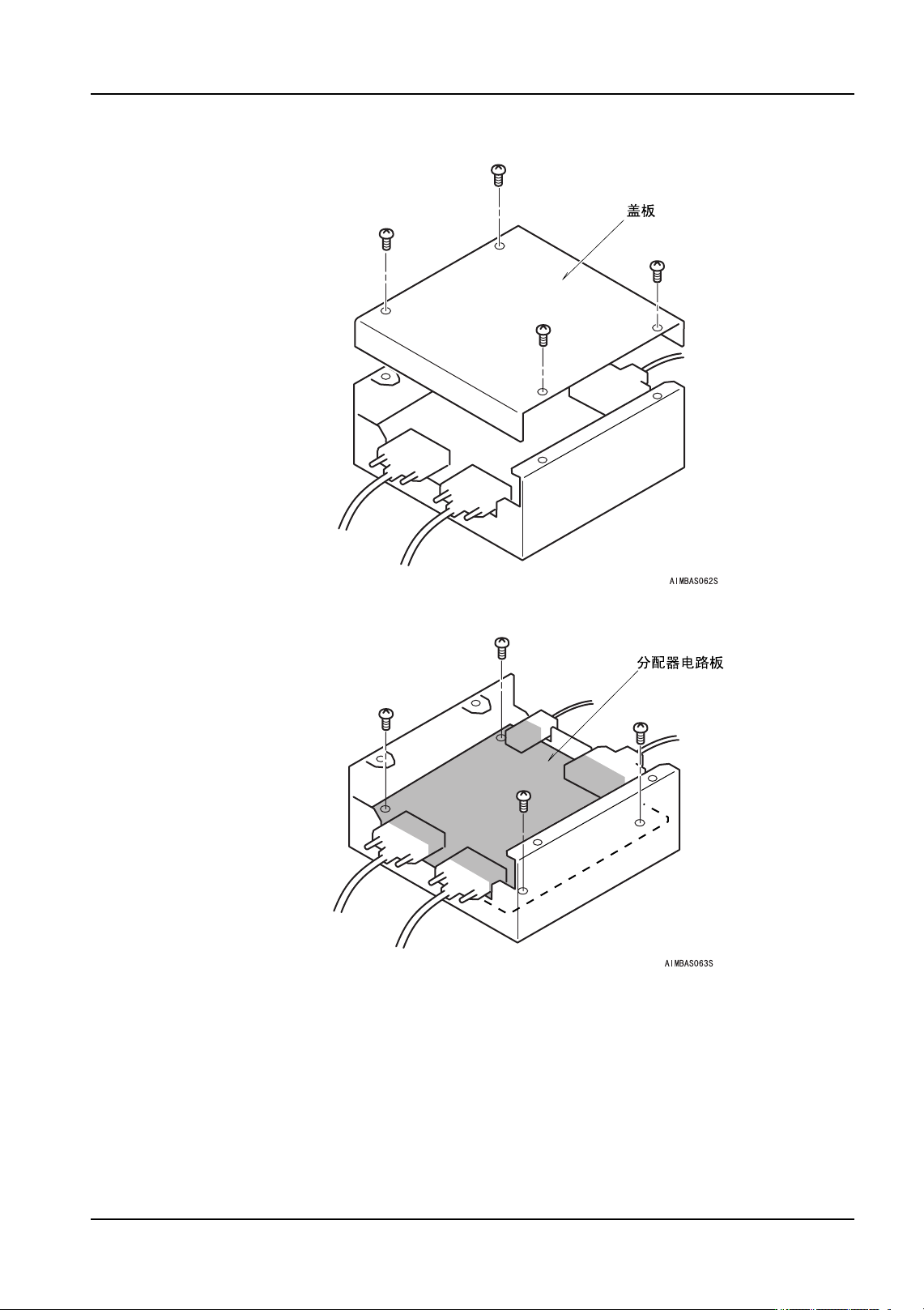

6. 拆下螺丝，拆除分配器箱的盖罩。

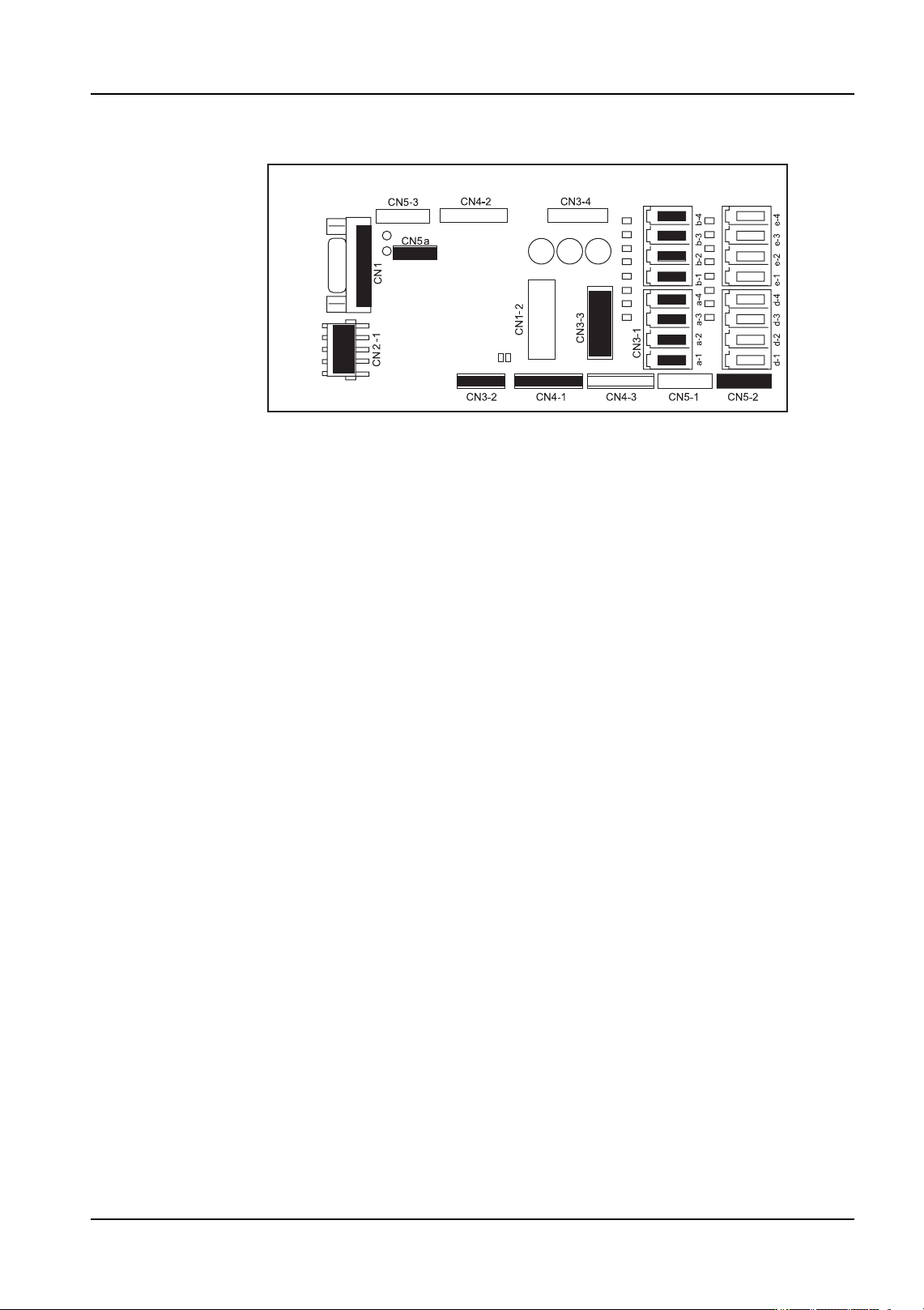

7. 拆除下图的导线接插头 （4 根）。拆除螺丝后取出分配器电路板。
8. 按照与拆除相反的步骤，安装新的分配器电路板。
9. 连接地线到盖罩上。
10.连接冷却风扇的导线插座。
11.安装盖罩。
