9.1.6 取得测定结果文件
备注 )关于在此说明的附加软件的操作方法，请参考 「FUJI 附加软件操作手册」（在线手
册）。

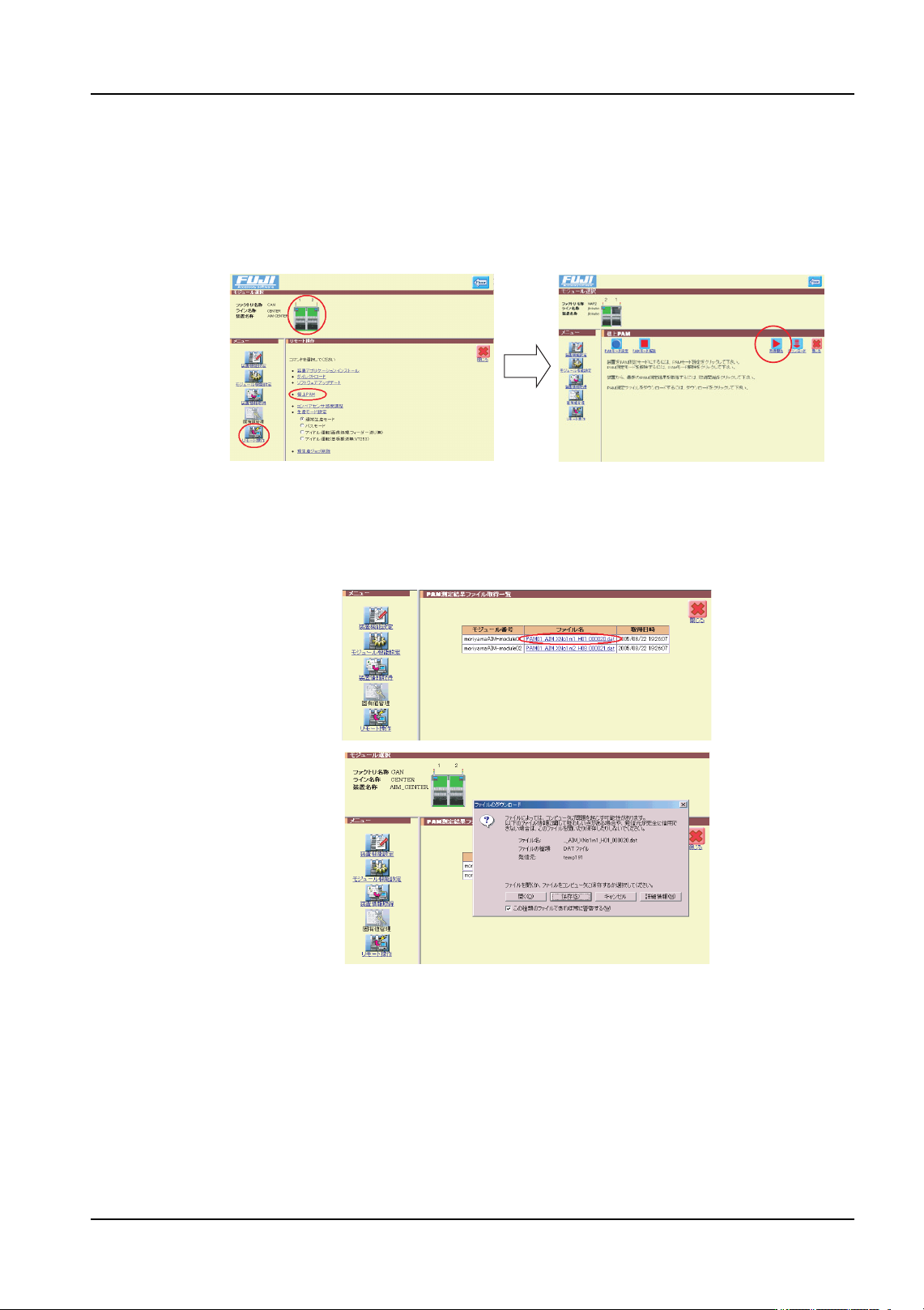

1. 在机器设定画面上，请确认选择了取得 PAM 测定结果的模组，选择 「远程操作」。
2. 请选择 「机上 PAM」。执行 「取得开始」后，开始进行数据的获取。
备注 )执行 「开始取得」后，从 NXT 机器向服务器传输测定结果数据，显示出获取文件的一
览表。从此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定结
果可用于贴装精度的补正。
3. 从一览表中选择下载的文件名，在「将这个文件保存到软盘」中放入选择后选择「OK」。
4. 指定文件的保存处后，请单击 「保存」。保存测定结果。
备注 )请将文件名以任意 (PAM1.dat) 等容易理解的名称进行保存。
AIMPAM005
AIMPAM006
9. 传感器的调整 QD053-07
250 AIM 机械手册
9.1.7 补正贴装精度 ( 最终修正值反映方式 )
创建运算数据
1. 请打开应用程序 CD 内收存的 PAM 数据计算 Excal 文件夹
·:\Documents\PAM\ PamToFinalOffset_v***.xls
备注 )打开文件时，请选择 「使宏有效」按键。
2. 使用选择的语言后，按下 「开始运算」键，请选择测定的 PAM.dat 文件。

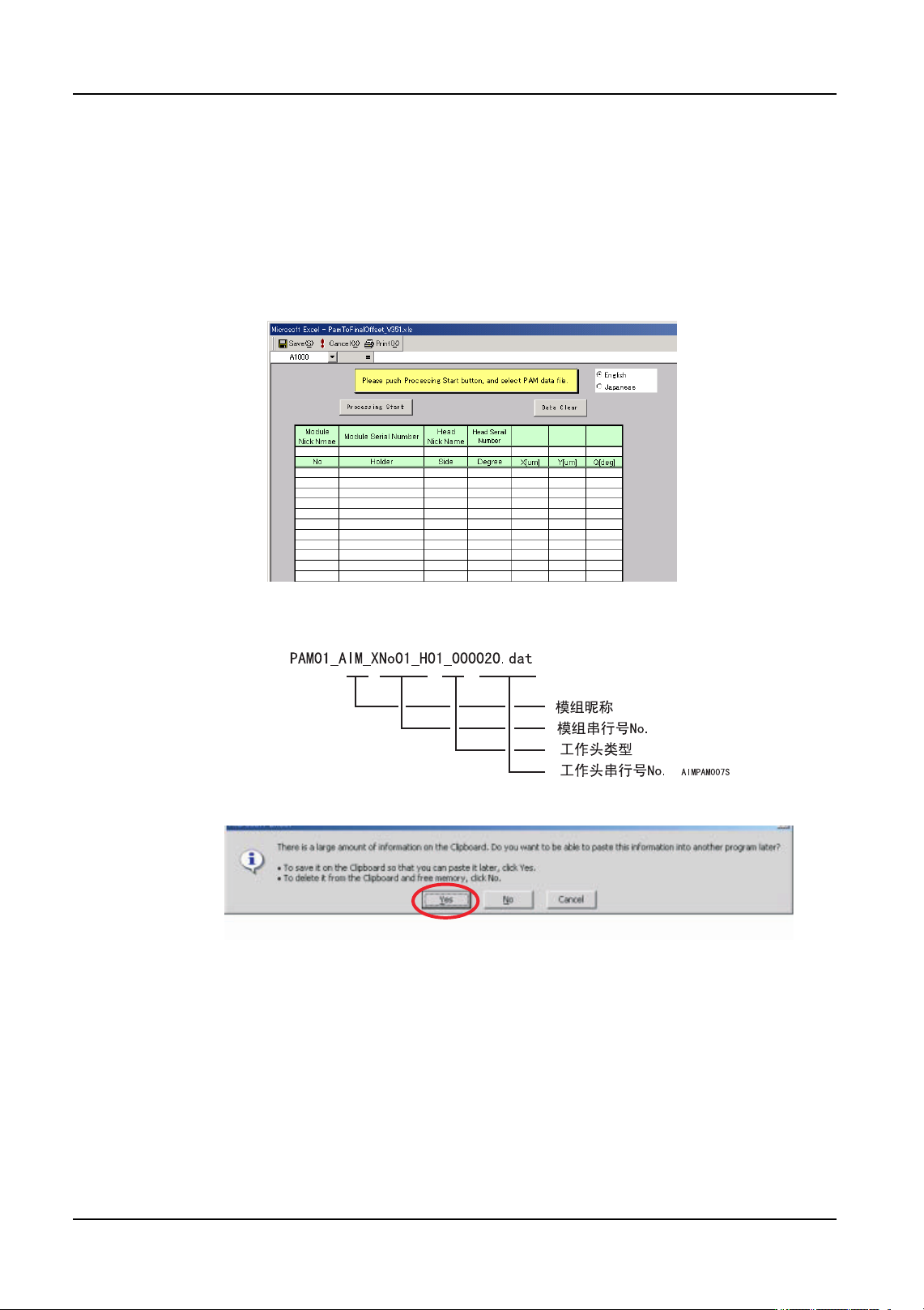

备注 )dat 文件如下命名。请确认模组和工作头的串行号 No. 选择适当的文件。两串行号 No.
可以通过执行操作画面的手动模式执行信息指令进行确认。
3. 选择 dat 文件时显示出对话框，请选择 「Yes」。
4. 下载了 PAM 测定结果，完成了结果表和最终修正设定表。
结果表
在完成的结果表中，显示出按全体、角度、吸嘴头、角度以及吸嘴头的平均的贴装精度 （3
σ）。
·按下 「CPK 系数」后，CPK 系数被变更。
·按下 「印刷」后，印刷结果表。印刷时请输入用户名和生产编号。如果结果的数
值在公差范围之外就不能印刷。
NXTOPE144Ea
NXTOPE242E
QD053-07 9. 传感器的调整
AIM 机械手册 251
最终修正表

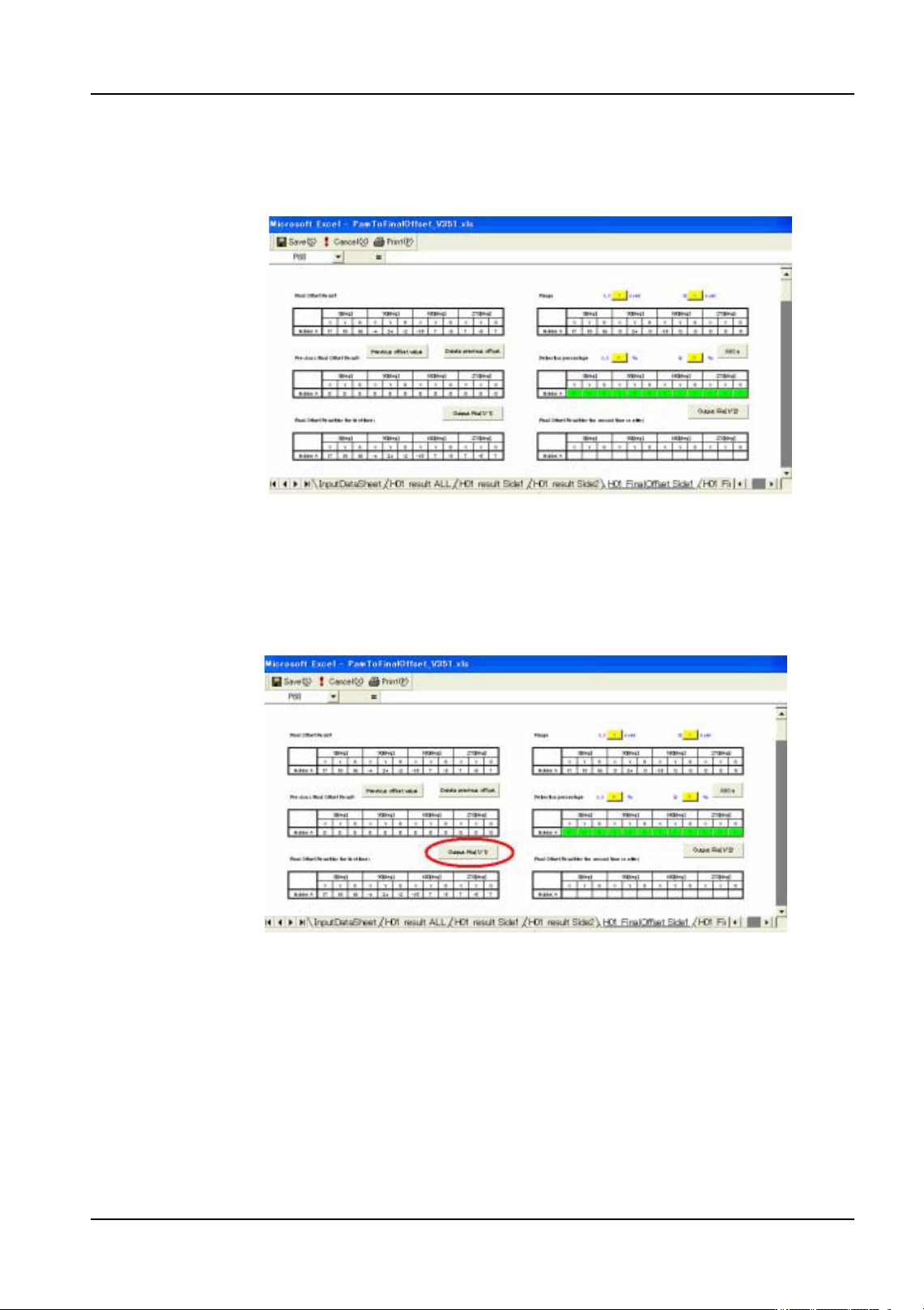

显示出按吸嘴头的贴装角度的手动最终修正值 （X, Y, Q）。红色所显示的数值表示在公差
范围以外。
输出补正值文件
1. 从最终修正表输出补正值文件。根据测定或者输出的条件方法有所不同。
a. 开始以 PAM 执行的时候
·请执行 「全部输出文件」
NXTOPE244E
NXTOPE245E
