QD053-07 6. 预防保养 AIM 机械手册 121 没有轴加油口的吸嘴更换器时 没有加油口的吸嘴更唤器时，使 用治具将润滑油涂敷在升降用的轴 上。 1. 请使用手动操作指令拆除吸嘴更换台。 （请 参考 " 5.4 吸嘴置放台的拆除 / 安装 "。) 备注 )在根据这个方法进行时，吸嘴更换台上部上升，使轴的加油部分露出。 2. 为了在相邻的元件相机上不要粘付润滑 油，请用布等进行覆盖。 3. 用治具顶住在吸嘴更…
6. 预防保养 QD053-07
120 AIM 机械手册
6.7.2 吸嘴更换器升降用轴的加油
在吸嘴更换器上有给轴加油处和没有给其加油处的区分。根据有无加油口的不同加油的方
法也不同，请事前进行确认。
有轴加油口的吸嘴更换器的加油方法
1. 请拆除吸嘴平台。
2. 请用指定的润滑油对加油口加少量的油。
润滑油 加油处
Biral T ＆ D (Sugai Chemical Industry) 升降用轴
AIMNZC0086
ࡴ⊍ষ
ࡴ⊍ষ
QD053-07 6. 预防保养
AIM 机械手册 121
没有轴加油口的吸嘴更换器时
没有加油口的吸嘴更唤器时，使用治具将润滑油涂敷在升降用的轴上。
1. 请使用手动操作指令拆除吸嘴更换台。（请参考 " 5.4 吸嘴置放台的拆除 / 安装 "。)
备注 )在根据这个方法进行时，吸嘴更换台上部上升，使轴的加油部分露出。
2. 为了在相邻的元件相机上不要粘付润滑油，请用布等进行覆盖。
3. 用治具顶住在吸嘴更换台上面，向下图的箭头方向按压。将润滑油（Biral T ＆ D）附属
的吸嘴插入到治具的管道中轻轻地 （约 0.5 秒按一下）加油。
注意 )请必须使用 Biral T ＆ D 附属吸嘴 （φ 2.2），对于不同直径的吸嘴，不能进行适量
地涂敷。此外，请不要过分地加油。
备注 )将手腕通过治具的腕套后，在操作中不用担心治具的落下。
〈对内侧的轴加油〉
AIMNZC009S
䕈ࡴ⊍໘
ࡴ⊍⊏##%/
6. 预防保养 QD053-07
122 AIM 机械手册

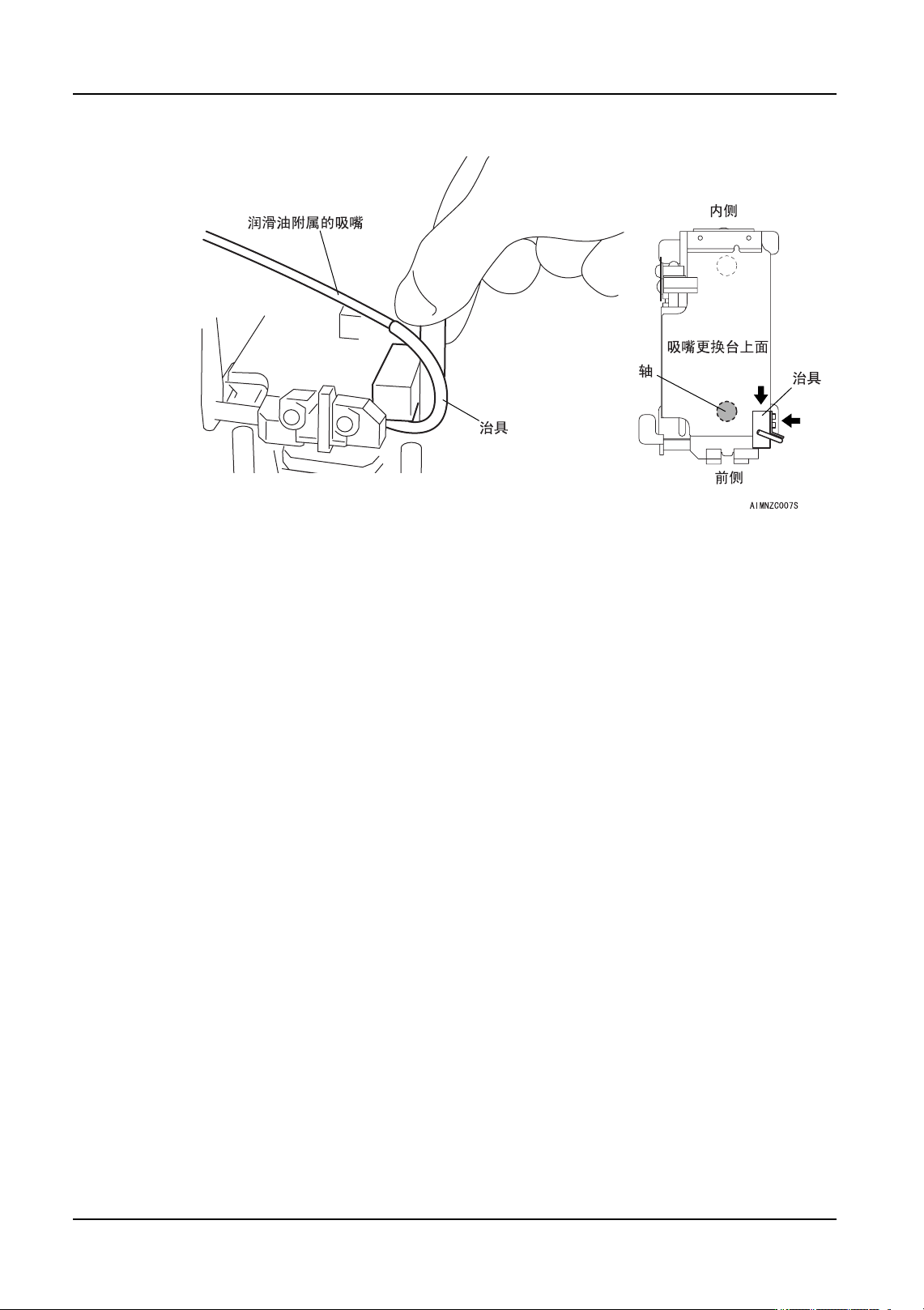

〈对前侧的轴加油〉
4. 安装吸嘴平台。（请参考 " 5.4 吸嘴置放台的拆除 / 安装 "）
5. 重新开始自动运转后，吸嘴平台下降到原来的位置。
