QD053-07 5. 基本操作 AIM 机械手册 65 c. 按下箭头键，选择更换托架指令。 d. 按下 「OK」按钮。 9. 将 PCU 的拉杆抬起，松开 料盘托架。 注意 )PCU 如果不紧紧地压入模组内就不能进行手柄的操作。 10.慢慢地拉出 PCU，将 其从料站托架上 脱离。 11.锁定脚轮使 PCU 不要 随意移动。 12.将废料带箱安装到 机器上。 02SYS-0157
5. 基本操作 QD053-07
64 AIM 机械手册

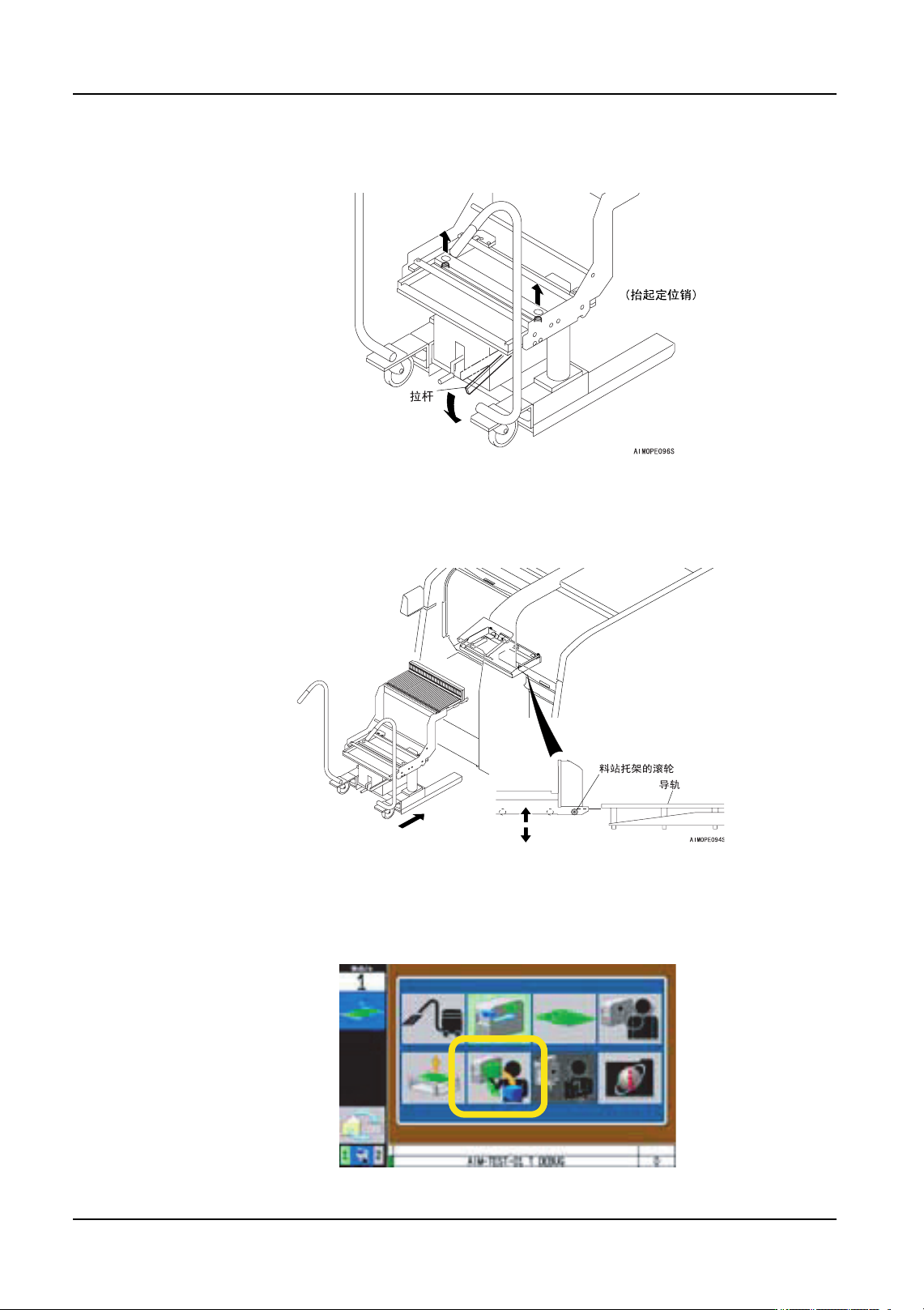

4. 按下 PCU 的拉杆，夹紧料站托架。
注意 )PCU 如果不紧紧地压入模组内就不能进行手柄的操作。
5. 慢慢地拉出 PCU，将料站托架从 PSU 上拆除。
6. 接下来，将搭载在料站托架上的 PCU 面向及机器布置。
7. 将料站托架的滚轮与料站基座的导轨相吻合，紧紧地压入 PCU 直到碰到阻停块为止。
8. 用手动指令，将料站托架安装到机器上。
a. 按下 「MANUAL」按钮。
b. 按下箭头键，选择更换单元示意图，按下 「OK」按钮。
02SYS-0163
QD053-07 5. 基本操作
AIM 机械手册 65
c. 按下箭头键，选择更换托架指令。
d. 按下 「OK」按钮。
9. 将 PCU 的拉杆抬起，松开料盘托架。
注意 )PCU 如果不紧紧地压入模组内就不能进行手柄的操作。
10.慢慢地拉出 PCU，将其从料站托架上脱离。
11.锁定脚轮使 PCU 不要随意移动。
12.将废料带箱安装到机器上。
02SYS-0157
5. 基本操作 QD053-07
66 AIM 机械手册
5.2 料盘单元 -L 的拆除 / 安装
从机器 ( 模组 ) 上将料盘单元 -L 卸下，可以方便地进行料站托架的更换等操作。
5.2.1 拆除方法
1. 停止机器 ( 模组 ) 的运转，使其处于 START 等待状态。
2. 按下 「MANUAL」按钮，显示出手动指令。
3. 按下剪头键，选择更换单元示意图。按下 「OK」按钮。
4. 按下剪头键，选择更换托架示意图。
5. 按下 「OK」按钮。将料盘单元 -L 松开。
6. 松开脚轮的锁定，慢慢地将料盘单元 -L 从模组中拉出。
7. 小心地移出料盘单元 -L 后将脚轮锁定。
注意
·在内部搭载料盘的状态下，请不要移动料盘单元 -L，对模组进行料盘单
元 -L 的安装 / 拆除。有可能使元件偏离，从料盘中跳出。
·料盘单元 -L 在向模组安装 / 拆除时，请不要给与冲击而小心地进行。
因为有可能使机器受到损伤。
·料盘单元 -L 安装 / 拆除时，请不要与机器管理电脑托架干扰，请将托
架上升或者左右移开。
