QD053-07 8. 部件的更换 AIM 机械手册 211 5. 用六角扳手拆除废料带处理单元安装螺 栓 （4 根） 。 6. 拆除机器下部内的输送槽板的安装螺丝 （2 根） ，将输送槽板向面前倾倒。 7. 抓住单元的前侧的把手，将单元拉出。 注意 )注意不要将单元过分拉出而导致落下。 A I M WT C00 5
8. 部件的更换 QD053-07
210 AIM 机械手册
8.4 废料带处理单元的更换
8.4.1 必要工具
十字形螺丝刀，六角扳手 （6mm）。
8.4.2 操作时间
拆除旧单元→安装新的单元为止 13 分。( 除去清扫、加油等的维修保养时间。)
8.4.3 更换方法
1. 拆下料站托架。( 详细参考 " 5.1 料站托架的拆除 / 安装 "。)
2. 将主电源开关 OFF。
3. 拆下机器下部的盖板。
4. 在废料带处理单元正面拆除电源导线接插头。将挡板向下图箭头方向按后拆除空气管。
备注 )拆除空气管后，安全手柄动作。请确认安全手柄向右方向移动到底。（嘎达一声被固
定。）
注意
在更换元件相机前，务必切断机器主电源。
QD053-07 8. 部件的更换
AIM 机械手册 211
5. 用六角扳手拆除废料带处理单元安装螺栓 （4 根）。
6. 拆除机器下部内的输送槽板的安装螺丝 （2 根），将输送槽板向面前倾倒。
7. 抓住单元的前侧的把手，将单元拉出。
注意 )注意不要将单元过分拉出而导致落下。
AIMWTC00
5
8. 部件的更换 QD053-07
212 AIM 机械手册
8. 抓住单元的手柄，搬运到进行维修保养操作的操作台上。
9. 结束维修保养后，按与拆除相反的步骤将单元安装到本机上。
警告
·输送槽中有阶梯，这个阶梯在拆下单元时折叠部份处于自由状态。非常
危险，在搬运中请不要将手伸入。
注意
·单元非常重，请在搬运时充分注意不要将其落下。
·

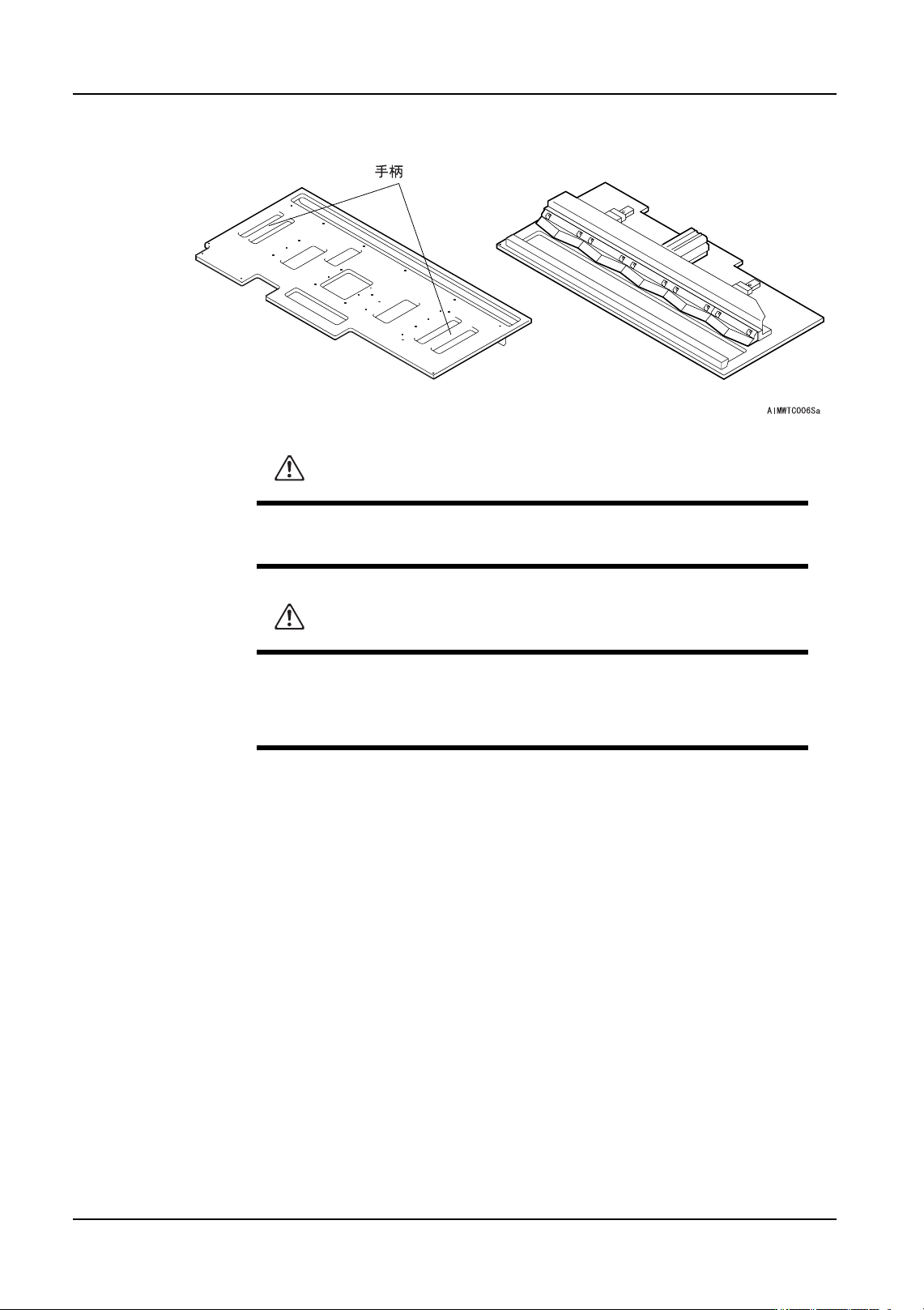

操作时，请像上图一样将输送槽面向上放在操作台上进行操作。将输送
槽向下放置时，输送槽会变形。
