8. 部件的更换 QD053-07
218 AIM 机械手册
3. 拆除机器内部的废料带输送槽。
备注 )在自动排出料盘单元 -L 空料盘功能（选项）的时候，废料带输送槽的形状不同，但是
安装 / 拆除的要领相同。

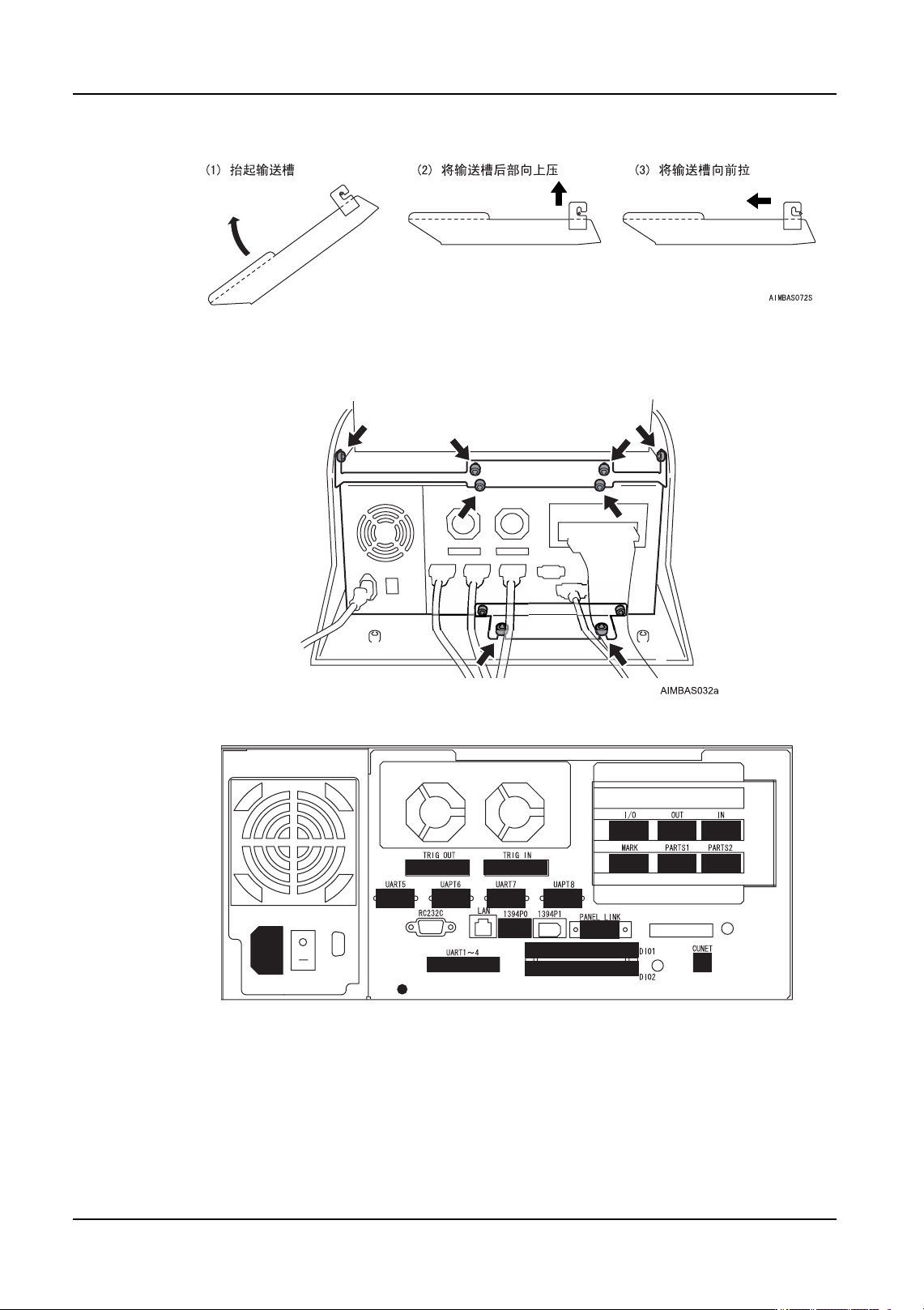

4. 拆除固定 CPU 箱的螺栓。
5. 拆除■所显示部分的插头。
6. 从模组主体中取出 CPU 箱，从 CPU 箱中拆下加强筋。
7. 从模组主体中取出 CPU 箱，从 CPU 箱中拆下加强筋。
8. 将 CPU 箱的电源开关 ON。
9. 在重新启动机器后，请向各个模组传送矩阵数据。
AIMBAS043
1
2
15 16
3
4
5
8
10
11 12 13
17 18 19
20 21 22
14
QD053-07 8. 部件的更换
AIM 机械手册 219
8.8 基座控制箱的更换
基座控制箱内存在 B 模组的前侧下部 , 搭载基座中转电路板。
8.8.1 必要工具
十字形螺丝刀，六角扳手 （2.5,3,4mm）。
8.8.2 操作时间
20 分种。( 单模组。)
8.8.3 更换方法
1. 拆除料站托架。（详细参考 " 5.1 料站托架的拆除 / 安装 "）。
2. 将主电源开关 OFF，切断机器的电源。

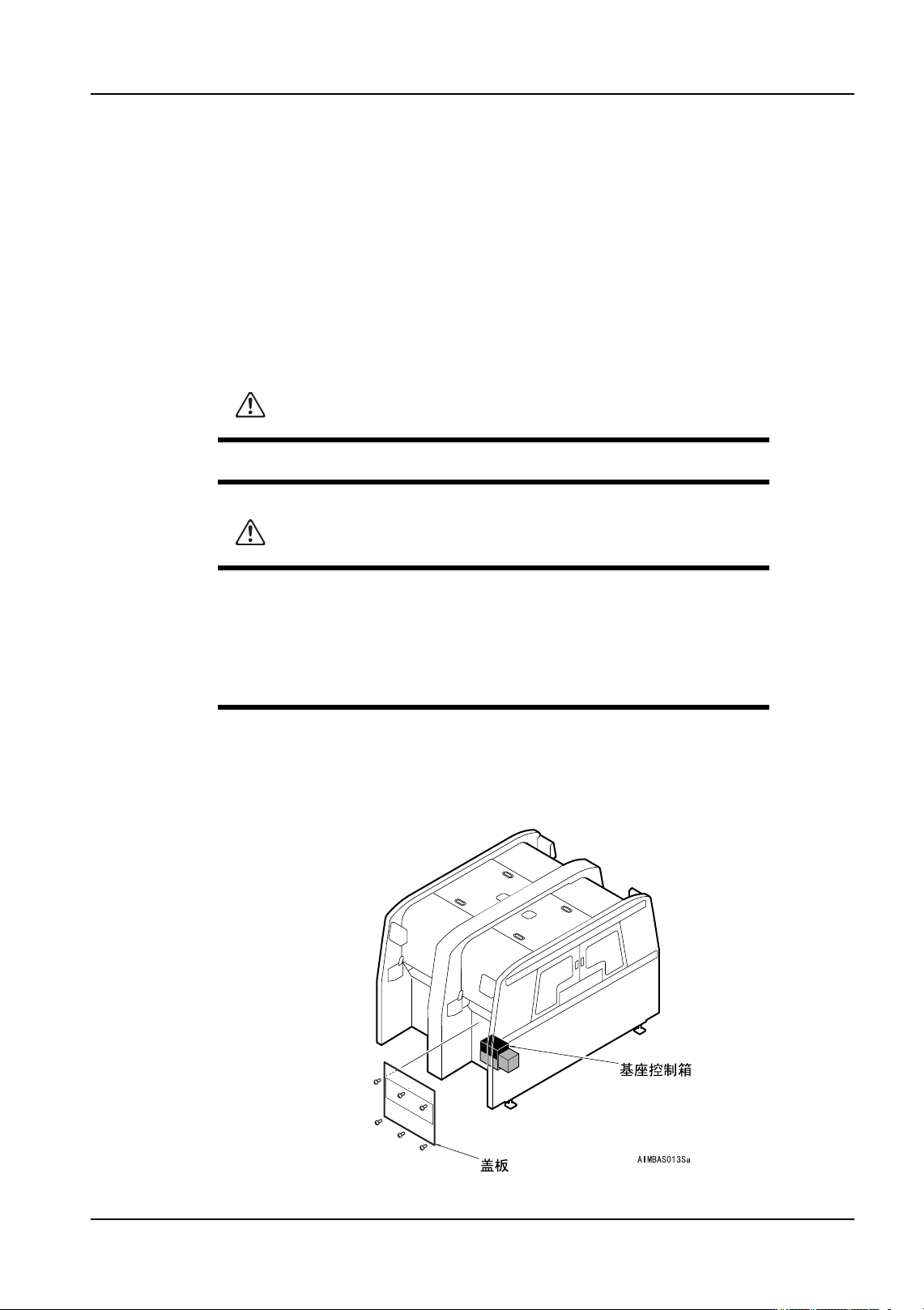

3. 拆下模组 2 前侧的盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出伺服箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装伺服箱时，请注意不要夹住电缆。
8. 部件的更换 QD053-07
220 AIM 机械手册
4. 拆除机器内部的废料带输送槽
备注 )在自动排出料盘单元 -L 空料盘功能（选项）的时候，废料带输送槽的形状不同，但是
安装 / 拆除的要领相同。

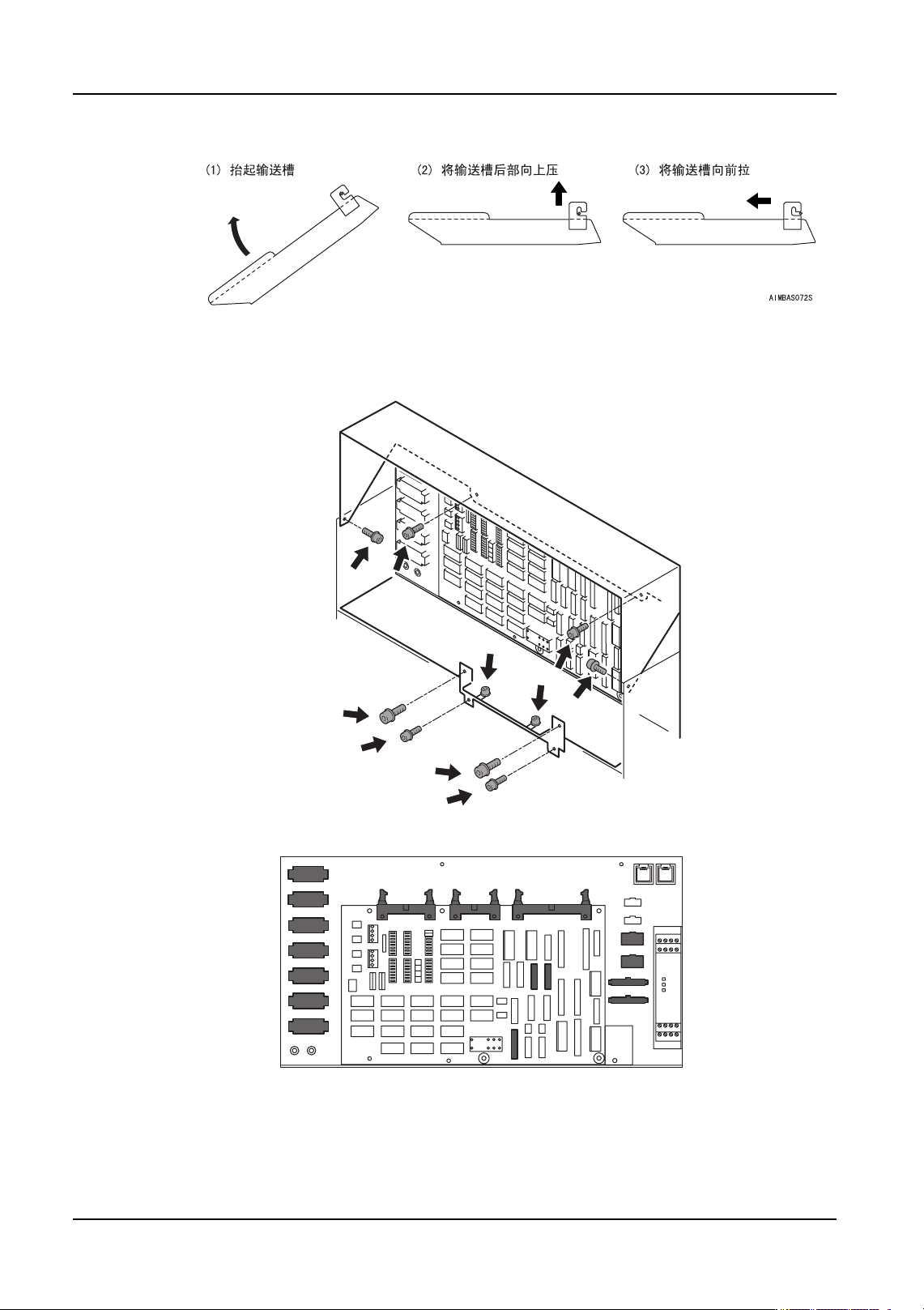

5. 拆除固定控制箱的螺栓。
6. 拆除■所显示部分的插头。
7. 从基座中取出控制箱。
8. 以拆除新的控制箱的相反的步骤安装到基座上。
AIMBAS022
AIMBAS023
