6. 预防保养 QD053-07 144 AIM 机械手册 〈TY 轴皮带张力〉( 驱动部分 ) 1. 请测定皮带的张力。确认皮带中央的测定值是 363.0 ± 20.0Hz。 2. 测定值超过上述的范围时请调整皮带张力 。 请拧松马达的固定螺栓后旋转调 整螺栓进行调整。 ᅮ㶎 䇗ᭈ㶎 1;70786
QD053-07 6. 预防保养
AIM 机械手册 143
〈TY 轴皮带张力〉( 离合部分 )
1. 请测定皮带的张力。确认在跨度最长的皮带中央的测定值是 225.0 ± 20.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。
请移动张力轮进行调整。
1;70786
ᓴ㋻䕂
6. 预防保养 QD053-07
144 AIM 机械手册

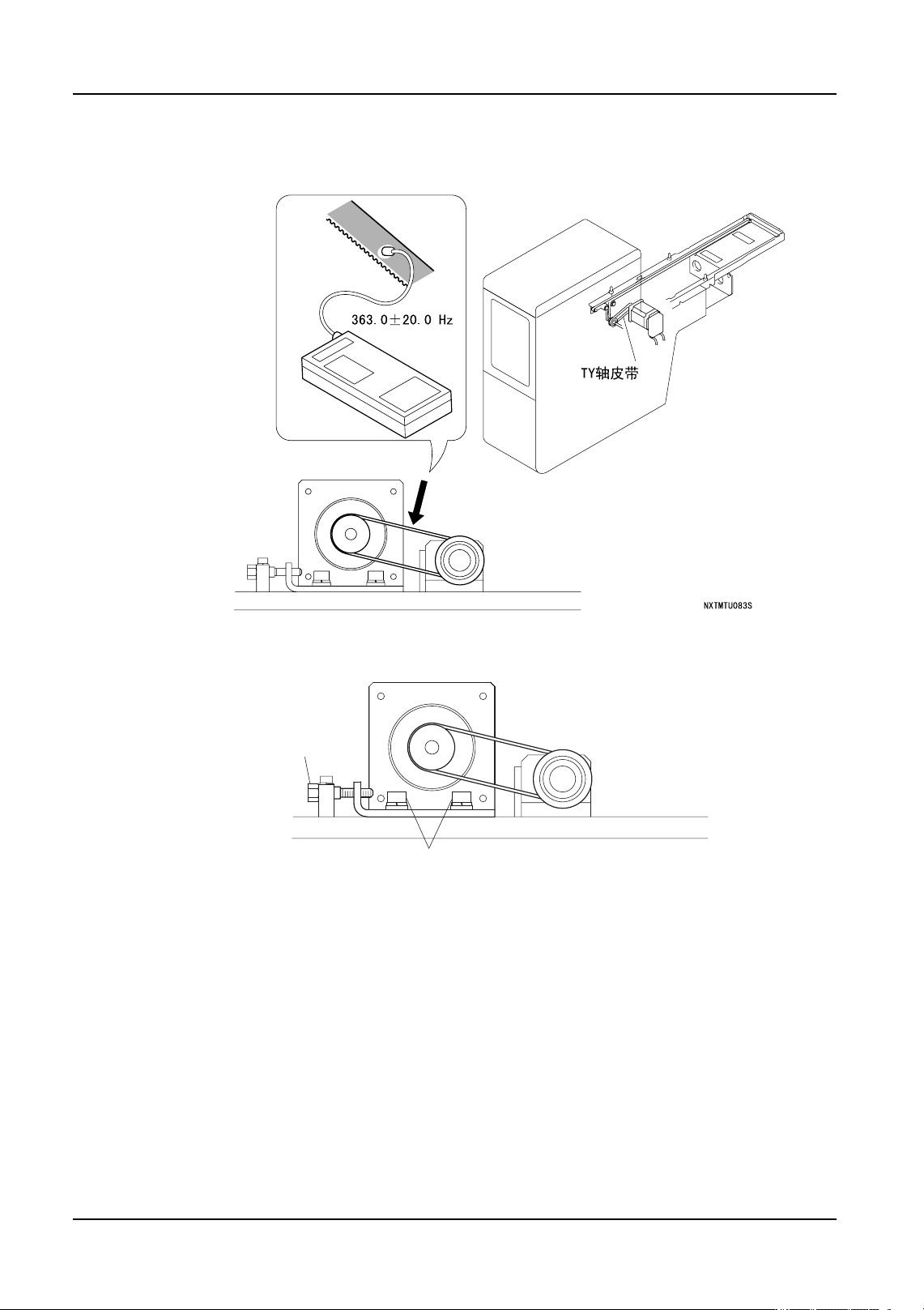

〈TY 轴皮带张力〉( 驱动部分 )
1. 请测定皮带的张力。确认皮带中央的测定值是 363.0 ± 20.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。
请拧松马达的固定螺栓后旋转调整螺栓进行调整。
ᅮ㶎
䇗ᭈ㶎
1;70786
QD053-07 6. 预防保养
AIM 机械手册 145

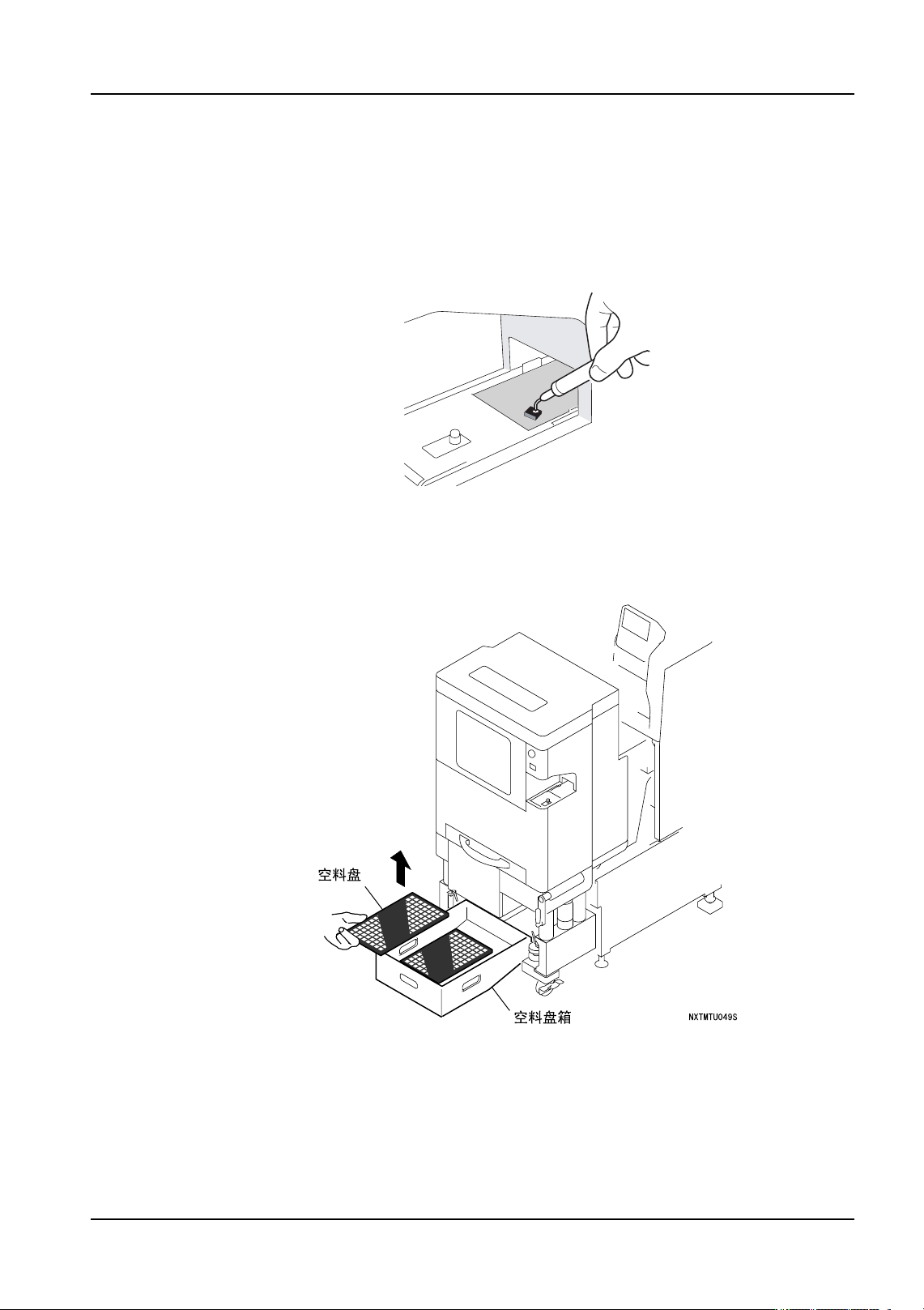

6.9 不定期操作
6.9.1 不良元件搬运轨道上的元件回收
不良元件的回收在自动运转中也可以进行。检查出元件装满时机器自动停止。请回收元件后
重新运转。
1. 请使用空气吸笔套件，回收在搬运轨道上的不良元件。
6.9.2 空料盘的回收
1. 拉出空料盘箱。
2. 请回收空料盘。
1;7078
