6. 预防保养 QD053-07 140 AIM 机械手册 6.8.11 料盘单元 -M 的 TY 轴离合器的加油 1. 涂抹适量的润滑油。 2. 加油后请进行皮带张力张力的检查。 润滑油 加油处 Daphne Eponex No. 2 （出光） TY 轴离合器
QD053-07 6. 预防保养
AIM 机械手册 139
〈TY 轴皮带张力〉( 驱动部分 )

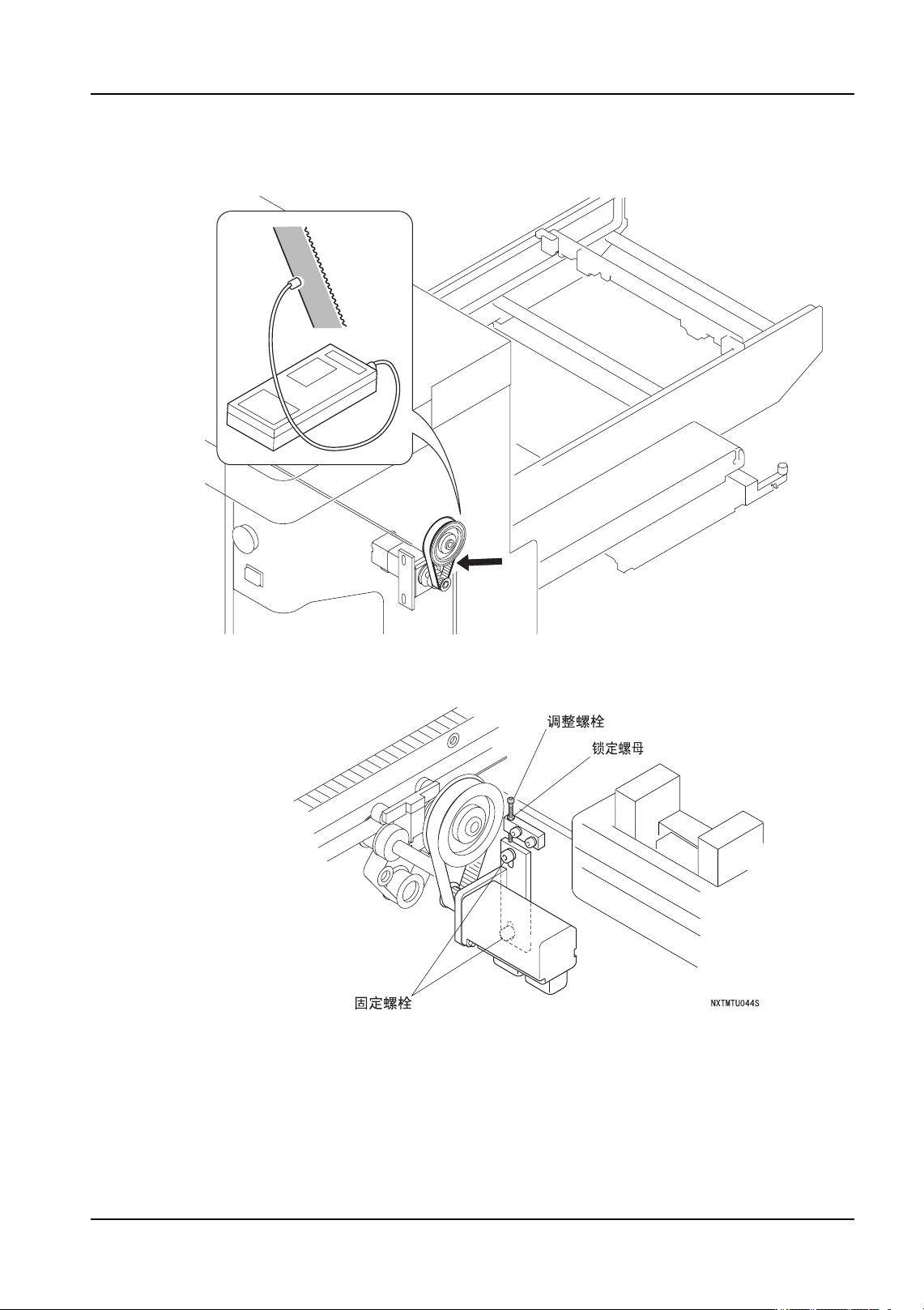

1. 请测定皮带的张力。确认皮带中央的测定值是 380 ± 19Hz。
2. 测定值超过上述的范围时请调整皮带张力。
请拧松马达的固定螺栓后旋转调整螺栓进行调整。
NXTMTU043
380r19 Hz
6. 预防保养 QD053-07
140 AIM 机械手册
6.8.11 料盘单元 -M 的 TY 轴离合器的加油

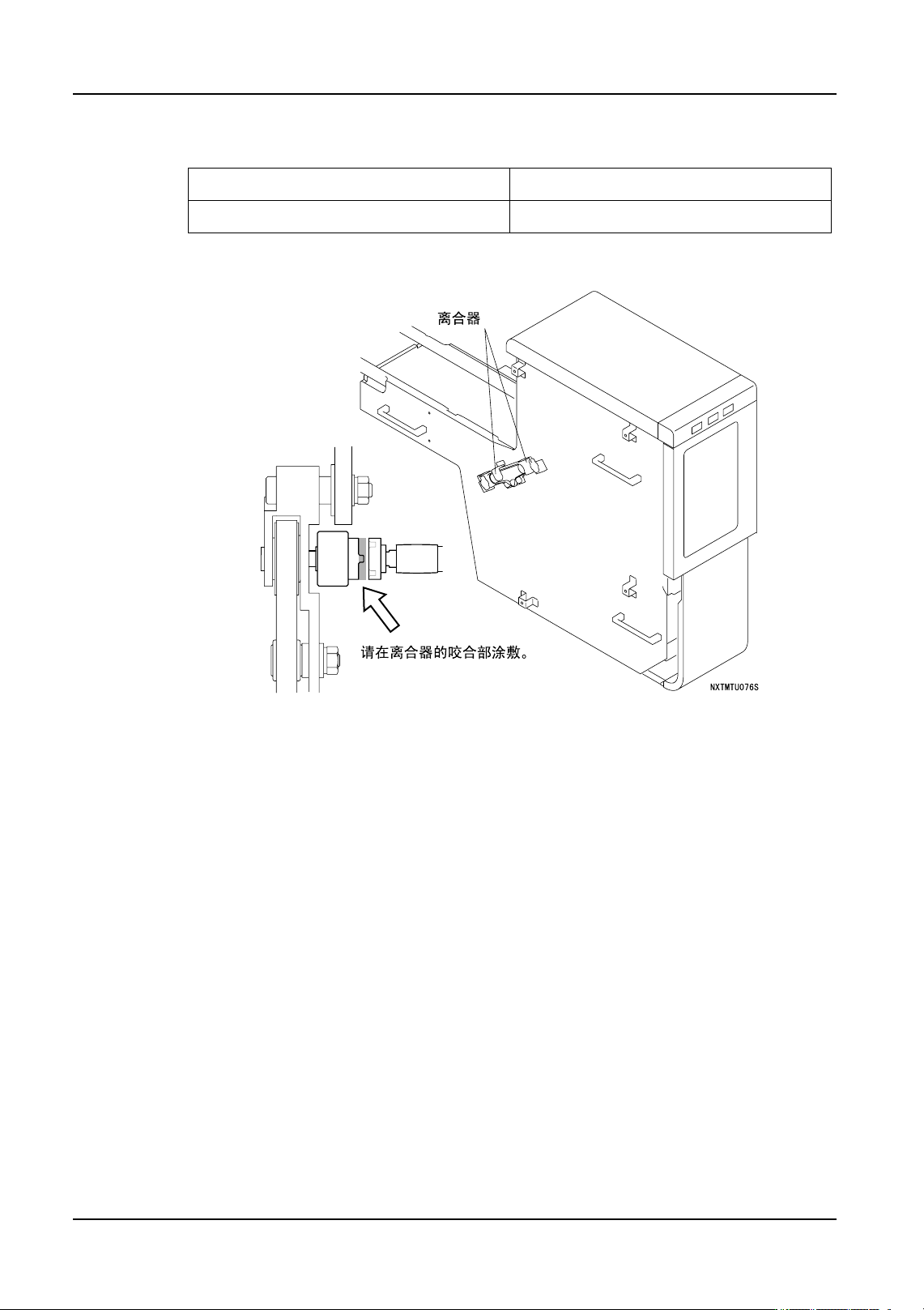

1. 涂抹适量的润滑油。
2. 加油后请进行皮带张力张力的检查。
润滑油 加油处
Daphne Eponex No.2 （出光） TY 轴离合器
QD053-07 6. 预防保养
AIM 机械手册 141
6.8.12 料盘单元 -M 皮带张力的检查
在确认皮带张力时，请预先准备张力测定表。另外，请拆除料盘单元 -M。( 详细请参考 "
5.5 料盘单元 -M 的安装 / 拆除 "。)
〈TZ 轴皮带张力 （驱动部）〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 245.0 ± 10.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。拧松马达的固定螺栓后，旋转调整螺栓进行
调整。
