8. 部件的更换 QD053-07 230 AIM 机械手册 8.14 料盘单元 -L 盖板的拆除·安装 8.14.1 料盘单元 -L 盖板的构成部件 这个构成部件图表示从各个部件引出的号码大体上是其拆除步骤 。各个部件的拆除请按照 号码顺序、各个部件的安装请按 照相反的步骤进行。 1. 后 盖板 2. 顶 盖板 3. 前侧轨道 4. 前 盖板 5. 侧盖板 （上部右侧） 6. 侧盖板 （上部左侧） 7. 前 门 8. 侧盖板 （下部左…
QD053-07 8. 部件的更换
AIM 机械手册 229
8.13 料站托架·基座部份插座的更换
万一分解料站托架·基座部分的时候，请按照下述要点组装插座。
8.13.1 更换方法
1. 将主电源开关 OFF，切断机器的电源。
2. 在料站托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别
线。
$,0%$66E
䖲ᦦᑻ
˄ᠬᶊջ˅
䖲ᦦᑻ
˄ᑻջ˅
8. 部件的更换 QD053-07
230 AIM 机械手册
8.14 料盘单元 -L 盖板的拆除·安装
8.14.1 料盘单元 -L 盖板的构成部件
这个构成部件图表示从各个部件引出的号码大体上是其拆除步骤。各个部件的拆除请按照
号码顺序、各个部件的安装请按照相反的步骤进行。
1. 后盖板
2. 顶盖板
3. 前侧轨道
4. 前盖板
5. 侧盖板 （上部右侧）
6. 侧盖板 （上部左侧）
7. 前门
8. 侧盖板 （下部左侧）
9. 侧盖板下 （下部左侧）
3
7
9
4
6
2
1
5
8
AIMMTU010
QD053-07 8. 部件的更换
AIM 机械手册 231

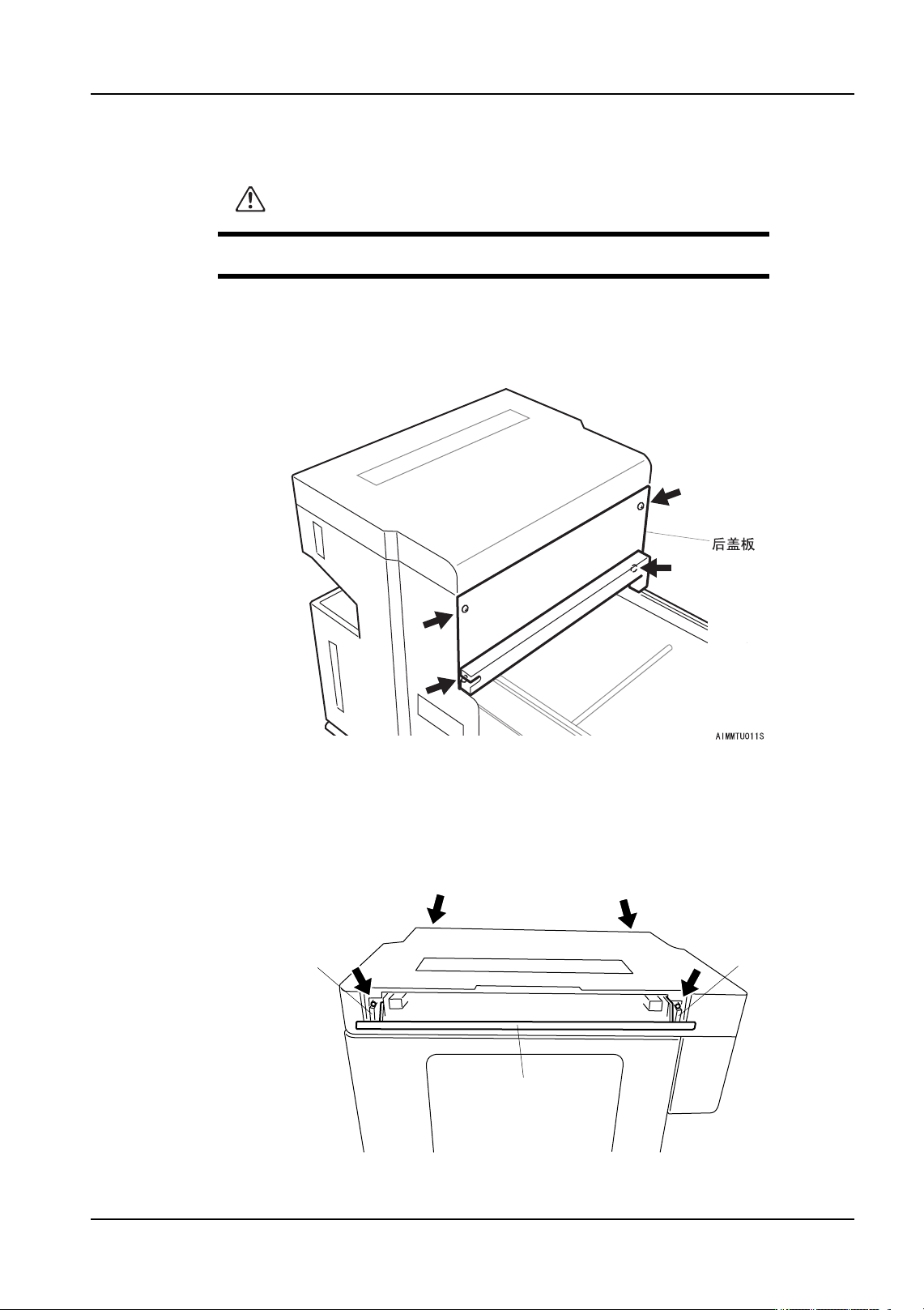

8.14.2 拆除
请按照以下步骤，拆除料盘单元盖板。
1. 后盖板
拆除安装螺丝 （4 根），拆除后盖板。
2. 顶盖板
a. 拆除后侧的螺丝 （2 根）。
b. 打开顶盖板前面的门，拆除左右的安装螺栓。
备注 )这些安装螺栓与磁性夹具一起固定。
c. 拆除顶盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
$,00786D
乊Ⲫ㔽䮼
⬉⺕ഫ
⬉⺕ഫ
