QD053-07 7. 消耗品的更换
AIM 机械手册 169

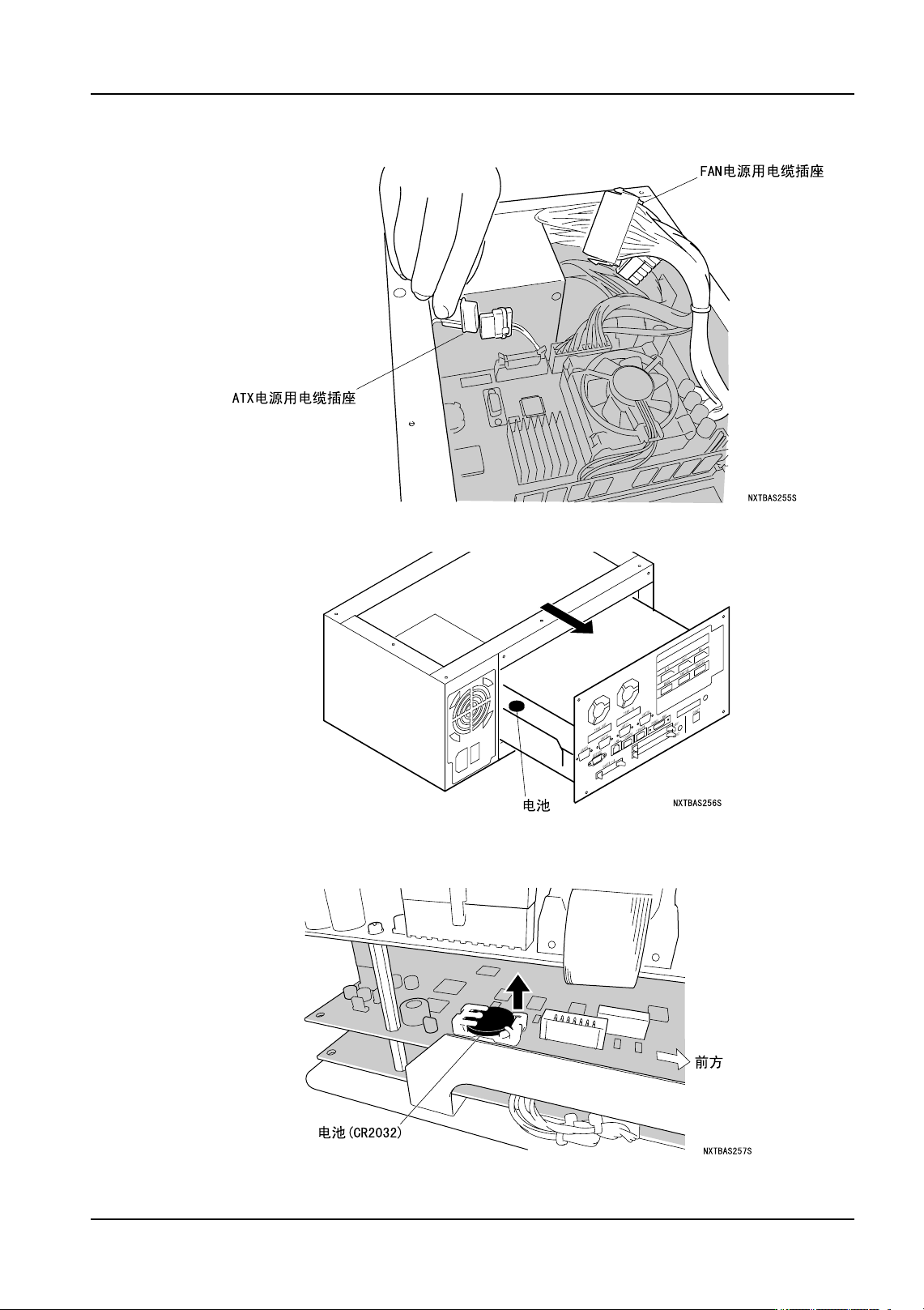

4. 请拆除 ATX 电源用、FAN 电源用电缆的接插头。
5. 请将电路板料盘拉出到可以更换电池的位置为止。
6. 请更换电池。将电池的前方抬起后从电池套上拆下。安装的时候，请从后方安装并向下
压入。
7. 电池更换后，按照与拆除相反的顺序安装 CPU 箱并将其安装到模组上。
7. 消耗品的更换 QD053-07
170 AIM 机械手册
7.5.5 更换后的各种设定
更换电池后必须进行以下的操作。
a. 矩阵数据的登录
b. 料站倾斜数据的登录
c. Job 传送
d. 校正的重新测定指示
e. 校正的重新测定指示
此外，请确认在贴装工作头上没有安装吸嘴、机器内没有电路板。机器的主电源开关 ON 后，
请进行以下的操作。
1. 请确认对象模组的串行号 NO.。
2. 请在执行测定矩阵用软件的直线路径后登录矩阵数据。
详细请参考 「附加软件在线手册」。将主电源开关 OFF, 在重新 ON 的时候在机器上记忆
料站倾斜数据。
3. 请在执行测定矩阵用软件的直线路径后登录料站倾斜数据。
详细请参考 「附加软件在线手册」。将主电源开关 OFF, 在重新 ON 的时候在机器上记忆
料站倾斜数据。
4. 请从 Fuji Flexa 传送 Job 到模组上。其他的模组在生产中时，请作为预约 Job 传送，请
在机上进行 Job 的切换。
5. 请在吸嘴平台上安装治具吸嘴，进行校正的重新测定指示。
详细请参考 「附加软件在线手册」。
6. 按下操作面板的 START 按键后，开始自动校正。
备注 )这个操作是将主电源开关 ON 后经过 30 分钟以上再执行。这是为了提高元件相机的温
度所需要的时间。
7. 用手动最终修正进行精度补正时，请实施机上 PAM 后算出最终修正值。
8. 请将附加软件的模组设定在更换电池前纪录下来进行重新设定。
QD053-07 7. 消耗品的更换
AIM 机械手册 171
7.6 基座 CPU 箱电池的更换
机器在即使主电源开关处于 OFF 时，也可以根据 CPU 箱内存的电池保持网络社设定的信息。
但是，电池在已经消耗的情况下，如果将机器的主电源开关处于 OFF 时，这些信息会消失。
为了保持信息，请必须在进行准备操作后更换电池。
7.6.1 电池的种类
7.6.2 更换时期
电池报警时。
7.6.3 准备操作
1. 请纪录关于网络的以下的设定。这些设定可以在手动模式的信息指令上进行确认。
·IP addres ·Subnet mask ·Default gateway
·此外还有 DNS 服务器和主电脑名等
接下来，请准备更换用电池、控制电源用的内存电阻 （电阻值 :1M Ω以上）用的腕带。
7.6.4 更换方法
更换电池的操作者请将限制电源用的内存电阻 （电阻值 :1M Ω以上）的腕带戴在手腕上。
在基座的正面有腕带的连接口 （EARTH BONDING POINT）。
1. 主电源开关 OFF 后，将 CPU 箱从基座中取出。（请参考 " 8.9 基座 CPU 箱的更换 "。）
图号 H1019K
名称 电池
型号 CR2032
使用寿命 无运转：2.8 年，1 日 12 小时运转：5.6 年
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池
时，有必要重新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
