7. 消耗品的更换 QD053-07
160 AIM 机械手册
7.2 搬运轨道传送带清洁器
7.2.1 更换时期
电路板搬运异常时
7.2.2 更换方法
1. 打开安全门。
2. 将主电源开关 OFF。
3. 请更换传送带清洁器。安装新的清洁器时，请将毛刷部分押紧在距离搬运轨道传送带约
1.0mm 处固定。
4. 请将主电源开关 ON 后接通模组电源。
5. 关闭安全门。
注意
打开安全门时请将其完全抬起。如果将安全门在中途位置停止时，有落下
的危险。
QD053-07 7. 消耗品的更换
AIM 机械手册 161
7.3 伺服放大器电池的更换
7.3.1 电池的种类
7.3.2 更换时期
电池报警时（操作画面上显示 SeeK Number:3A21( 电力降低 ) 或者 3A1F（备份数据消失））
7.3.3 更换方法
1. 暂时将主电源开关 OFF，切断电源。
2. 拆除机器上部盖罩的安装螺丝。
3. 拆除冷却风扇的导线接头。
4. 从风扇上拆除地线。

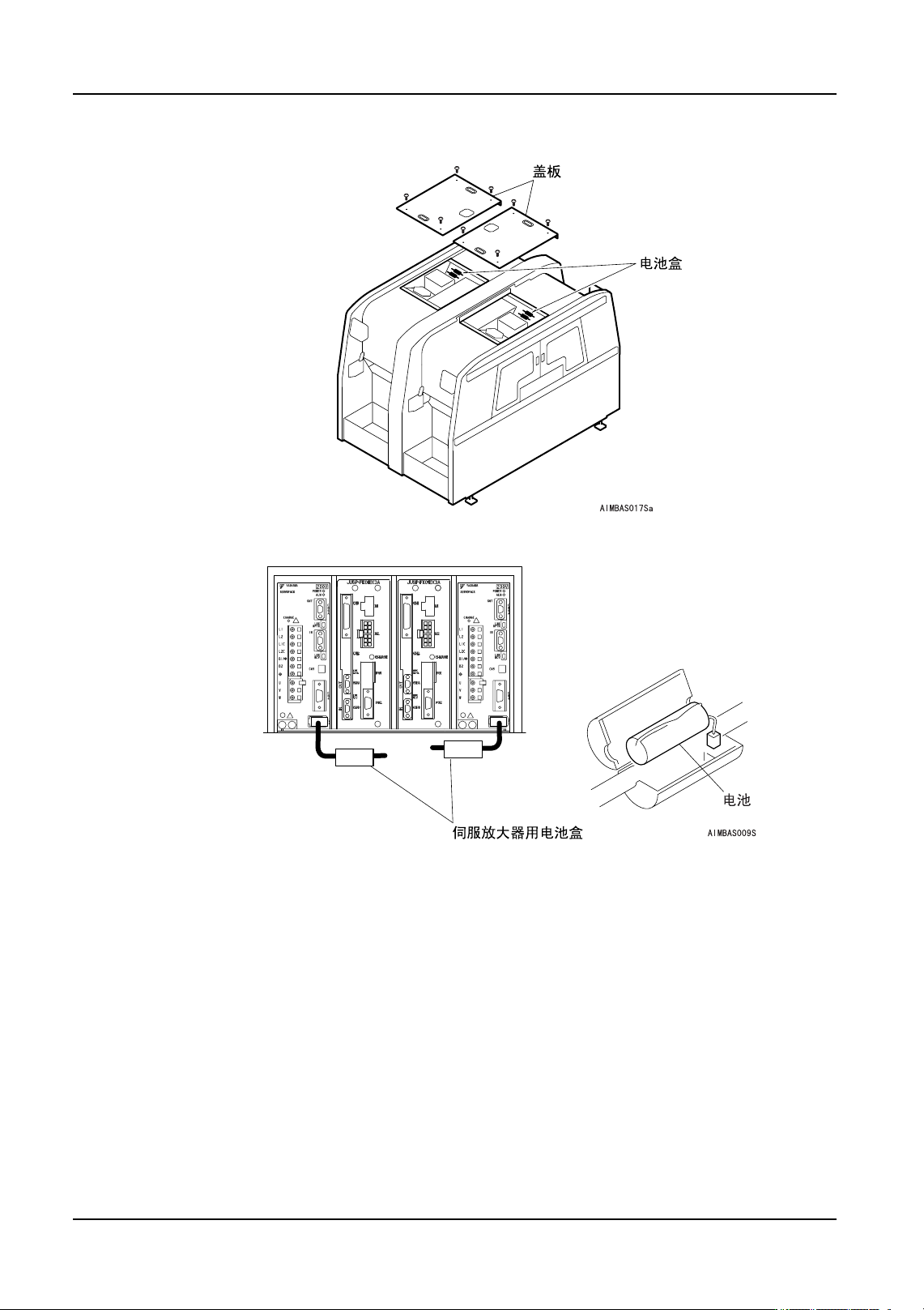

5. 拆除盖板。
图号 H10212
名称 电池
型号 JJZSP-BA01
使用寿命 无运转：5 年，1 日 12 小时运转：10 年
显示报警 内容
Seek Number: 3A21 电池余量降低
（按照本项记载的要领尽早地更换电池）
Seek Number: 3A1F 电池备份数据消失
（在更换电池的同时，需要进行伺服马达的重新设定。请
与弊公司的代理店联络。）
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池
时，有必要重新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
7. 消耗品的更换 QD053-07
162 AIM 机械手册
6. 将主电源开关 ON。
7. 打开电池警报处的伺服放大器的电池盒，将电池与新品更换。
8. 重新将主电源开关 OFF。
9. 连接地线到盖罩上。
10.连接冷却风扇的导线插座。
11.安装盖罩。
