QD053-07 8. 部件的更换
AIM 机械手册 217
8.7 模组 CPU 箱的更换

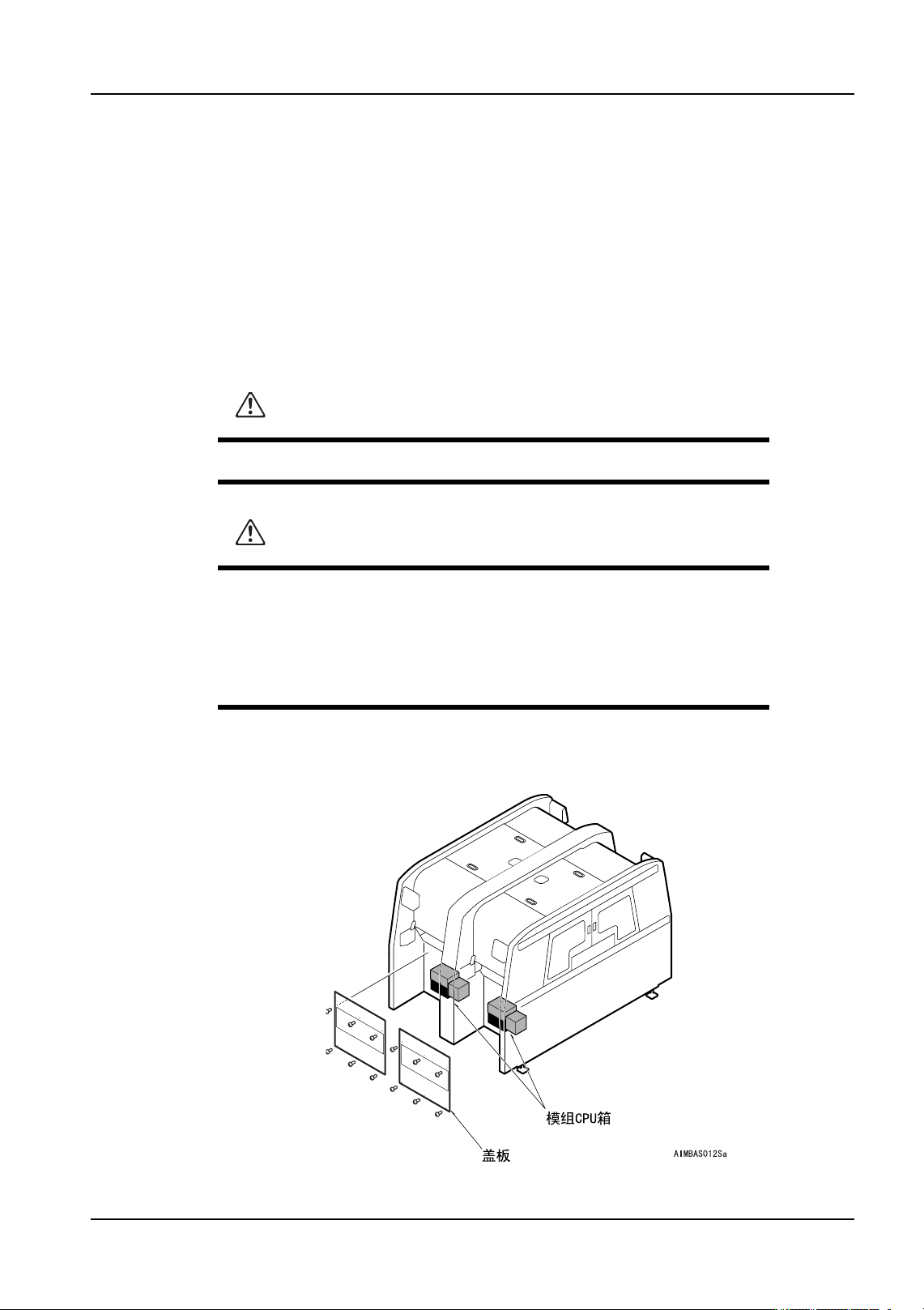

模组 CPU 箱内存在各个模组的前侧下部。
8.7.1 必要工具
十字形螺丝刀，六角扳手 （2.5,3,4mm）。
8.7.2 操作时间
15 分种。( 单侧模组。)
8.7.3 更换方法
1. 将主电源开关 OFF，切断机器的电源。
2. 取下机器前侧的盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出 CPU 箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装 CPU 箱时，请注意不要夹住电缆。
8. 部件的更换 QD053-07
218 AIM 机械手册
3. 拆除机器内部的废料带输送槽。
备注 )在自动排出料盘单元 -L 空料盘功能（选项）的时候，废料带输送槽的形状不同，但是
安装 / 拆除的要领相同。
4. 拆除固定 CPU 箱的螺栓。
5. 拆除■所显示部分的插头。
6. 从模组主体中取出 CPU 箱，从 CPU 箱中拆下加强筋。
7. 从模组主体中取出 CPU 箱，从 CPU 箱中拆下加强筋。
8. 将 CPU 箱的电源开关 ON。
9. 在重新启动机器后，请向各个模组传送矩阵数据。
AIMBAS043
1
2
15 16
3
4
5
8
10
11 12 13
17 18 19
20 21 22
14
QD053-07 8. 部件的更换
AIM 机械手册 219
8.8 基座控制箱的更换
基座控制箱内存在 B 模组的前侧下部 , 搭载基座中转电路板。
8.8.1 必要工具
十字形螺丝刀，六角扳手 （2.5,3,4mm）。
8.8.2 操作时间
20 分种。( 单模组。)
8.8.3 更换方法
1. 拆除料站托架。（详细参考 " 5.1 料站托架的拆除 / 安装 "）。
2. 将主电源开关 OFF，切断机器的电源。
3. 拆下模组 2 前侧的盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出伺服箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装伺服箱时，请注意不要夹住电缆。
