8. 部件的更换 QD053-07 232 AIM 机械手册 3. 前侧轨道 从料盘单元的内侧拆除固定前侧 轨道的螺栓 （4 根） 。 （这个螺栓 与前盖板一起固定。 ） 4. 前 盖板 在上一步中，将前盖板与前侧轨 道 （2 根）一起拆除。 5. 侧盖罩 ( 上部由侧 )。 这个侧盖板出去从外部固定的螺 栓以外， 还有用内部的螺母 （1 个） 进行固定。 首先， 为了 拆除内部的固定螺母，有必要降 低升降台的电磁吸盘。 a. 拆除料盘…
QD053-07 8. 部件的更换
AIM 机械手册 231
8.14.2 拆除
请按照以下步骤，拆除料盘单元盖板。
1. 后盖板
拆除安装螺丝 （4 根），拆除后盖板。
2. 顶盖板
a. 拆除后侧的螺丝 （2 根）。
b. 打开顶盖板前面的门，拆除左右的安装螺栓。
备注 )这些安装螺栓与磁性夹具一起固定。
c. 拆除顶盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
$,00786D
乊Ⲫ㔽䮼
⬉⺕ഫ
⬉⺕ഫ
8. 部件的更换 QD053-07
232 AIM 机械手册

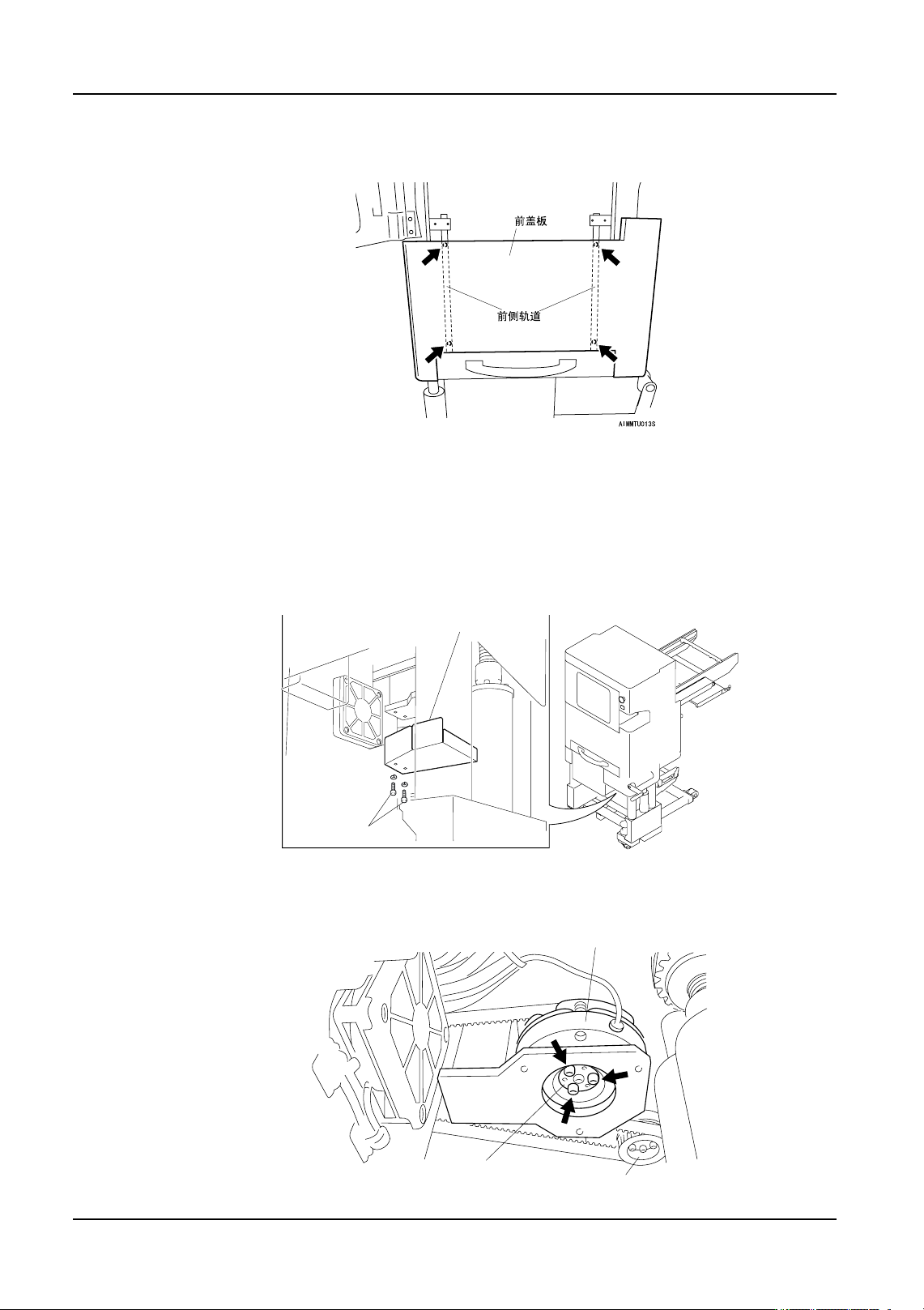

3. 前侧轨道
从料盘单元的内侧拆除固定前侧轨道的螺栓 （4 根）。（这个螺栓与前盖板一起固定。）
4. 前盖板
在上一步中，将前盖板与前侧轨道 （2 根）一起拆除。
5. 侧盖罩 ( 上部由侧 )。
这个侧盖板出去从外部固定的螺栓以外，还有用内部的螺母 （1 个）进行固定。首先，为了
拆除内部的固定螺母，有必要降低升降台的电磁吸盘。
a. 拆除料盘单元下面的挡板。
b. 拆除制动单元的固定螺栓 （3 根）。
注意 )请绝对不要松动相邻的 TZ 轴的马达轮 （*）。
0(&6
ᣵᵓ
ᅮ㶎0[
ࠊࡼܗ
ᅮ⦃
0(&6
7=䕈偀䖒䕂
QD053-07 8. 部件的更换
AIM 机械手册 233

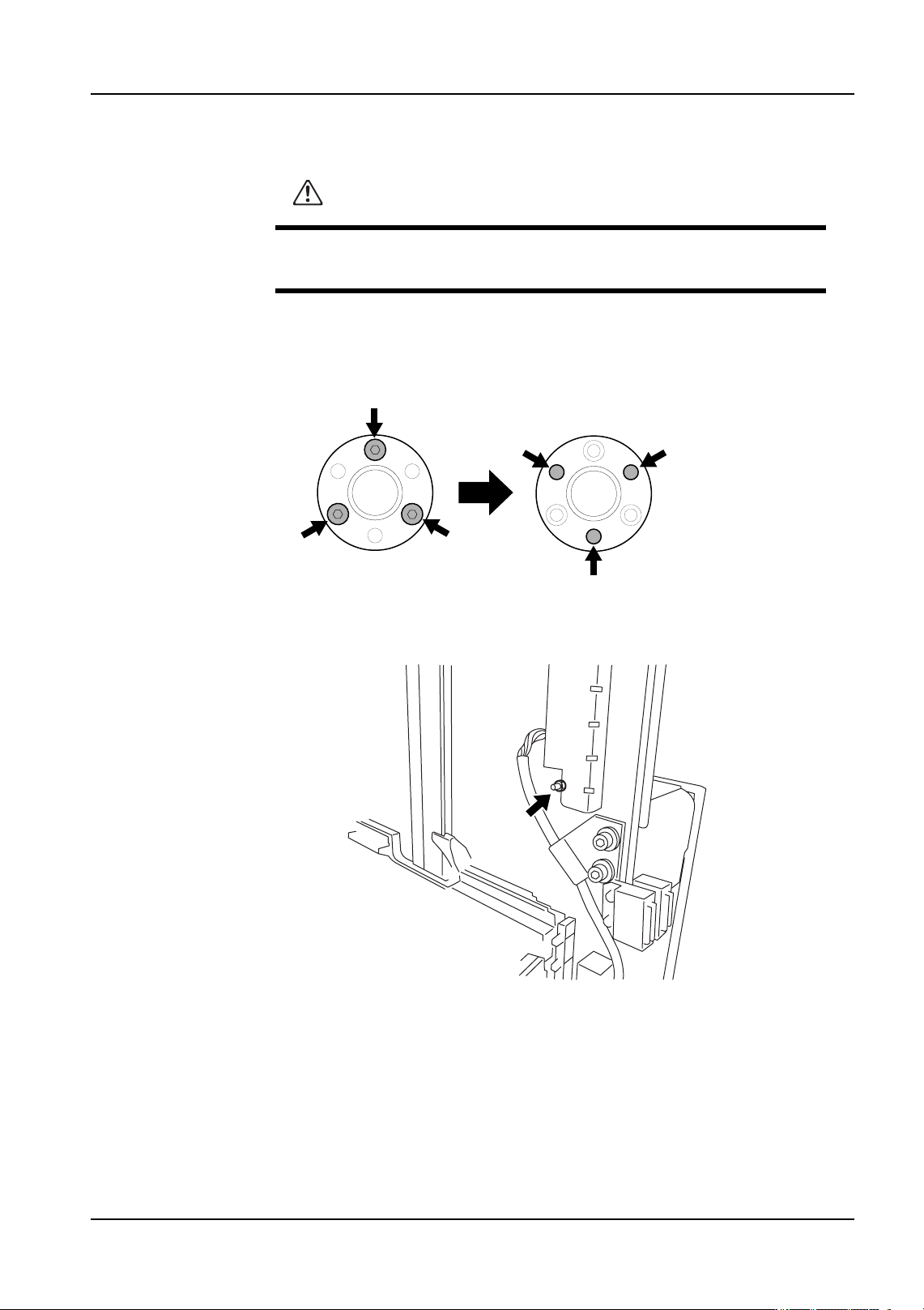

c. 固定环由于锈蚀的作用而仅仅地咬合在一起，通常不能轻易地将螺栓松开。在此将拆
除的螺栓拧入未使用的螺纹孔中可以减少固定环的咬合。
d. 将升降台的电磁吸盘用手降低，以便可以从内部操作侧盖板内的固定螺穆。
e. 从料盘单元的内侧拆除侧盖板上部右侧的安装螺母。
f. 拆除外侧的安装螺栓 （7 根），拆除侧盖板 ( 上部由侧 )。
警告
松开固定环后会因为升降台的电磁吸盘的自重而下降。清不要把手放入电
磁吸盘的下部。手指有可能受伤。
0(&6
ᵒᓔ㶎ˈҢᅮ⦃
ϞᢚϟDŽ
䇋ϡ㽕ᇚ
ᢚ䰸ⱘ㶎ᢻܹ≵᳝Փ⫼ⱘ㶎㒍ᄨЁޕ
