QD053-07 8. 部件的更换 AIM 机械手册 203 7 . 用 扳 手 拧 松 固 定 在 相 机 单 元 上 的 螺 栓( 4根)并 取 下 。 8. 从相机后部拆下导线插头 (2 个 )。 9. 按照与取下时相反的顺序安装新的单元 。 10.将相机单元安装到 基座上时，请注 意以下几点。 a. 将相机单元的缺口向着搬运轨道侧决定相 机的安装方向。 NXTPCA007S
8. 部件的更换 QD053-07
202 AIM 机械手册
5. 从灯具上取下导线插头 (2 个 )。
6. 用六角扳手拧松长脚螺栓 (4 根 ) 并取下。小心地拆下灯具。
QD053-07 8. 部件的更换
AIM 机械手册 203
7. 用扳手拧松固定在相机单元上的螺栓(4根)并取下。
8. 从相机后部拆下导线插头 (2 个 )。
9. 按照与取下时相反的顺序安装新的单元。
10.将相机单元安装到基座上时，请注意以下几点。
a. 将相机单元的缺口向着搬运轨道侧决定相机的安装方向。
NXTPCA007S
8. 部件的更换 QD053-07
204 AIM 机械手册

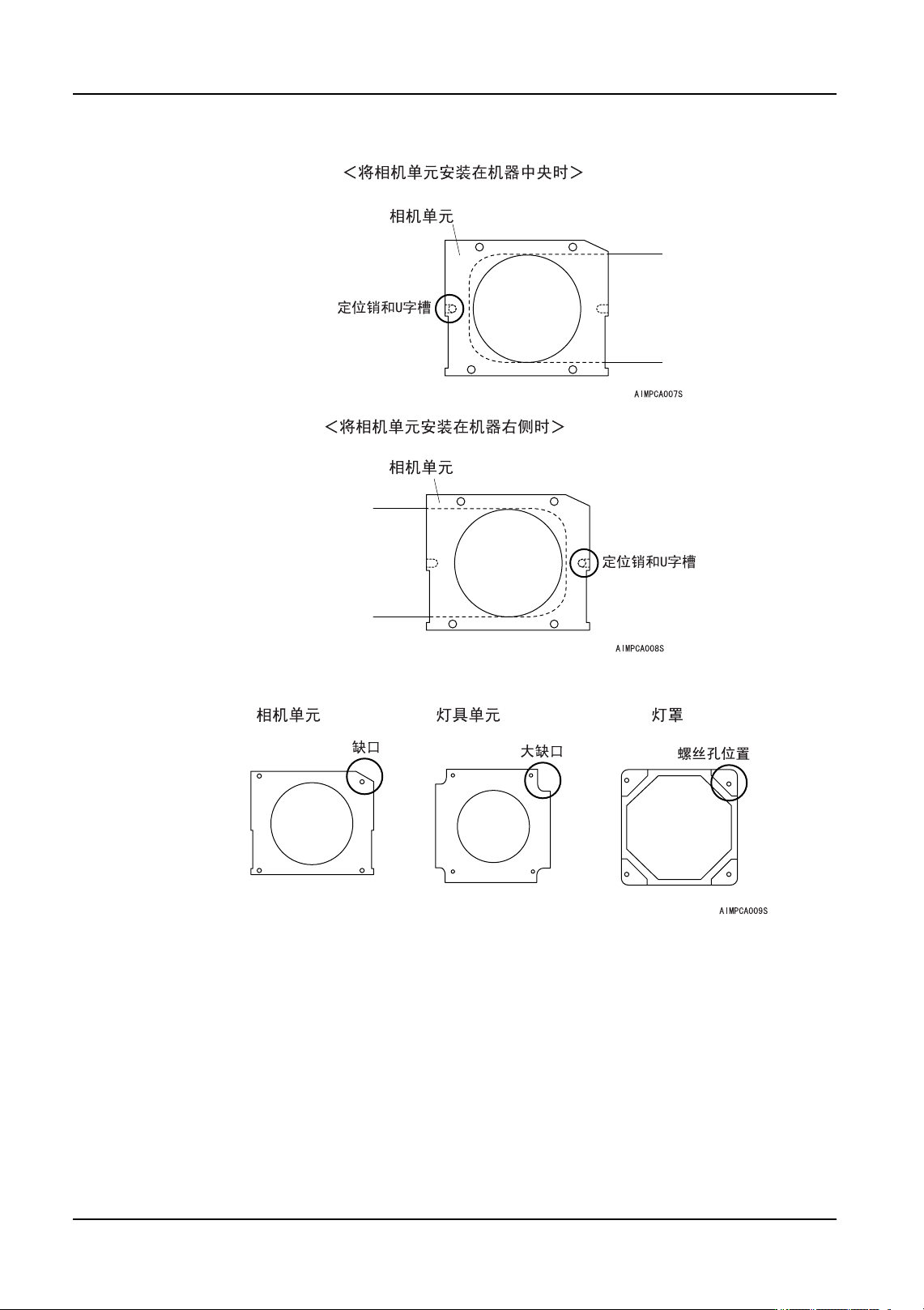

b. 在基座上的定位销与相机单元 （反面）的 U 字槽相一致。
11.在相机单元上，安装灯具以及灯罩时，请与各部件的安装方向相一致。
