6. 预防保养 QD053-07
148 AIM 机械手册
·开始使用洗净器时，请用1～2个吸嘴进行试验，请确认吸嘴的涂敷是否有障碍。
·洗净后立即将残留在吸嘴中的洗净液用空气枪除去。另外，请重充分进行洗净液
污垢的管理。注意不要使吸嘴产生逆向污染。
QD053-07 6. 预防保养
AIM 机械手册 149
6.9.4 吸嘴真空过滤器的清扫
吸嘴真空压力异常的警告显示后请清扫吸嘴真空过滤器。
关于洗涤用篓
吸嘴真空过滤器使用另外贩卖的篓后使操作容易。可以放入洗涤用的篓子内的过滤器的个
数如下所示。
·H04、H08、H12S 吸嘴用过滤器：最大 40 个
·H01 吸嘴用过滤器：最大 20 个
〈H01 吸嘴工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行洗净。污垢严重时，请更换新的部件。
备注 )将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂
中浸泡 5 分钟后用超声波洗涤器洗涤。
1;73+'
6. 预防保养 QD053-07
150 AIM 机械手册

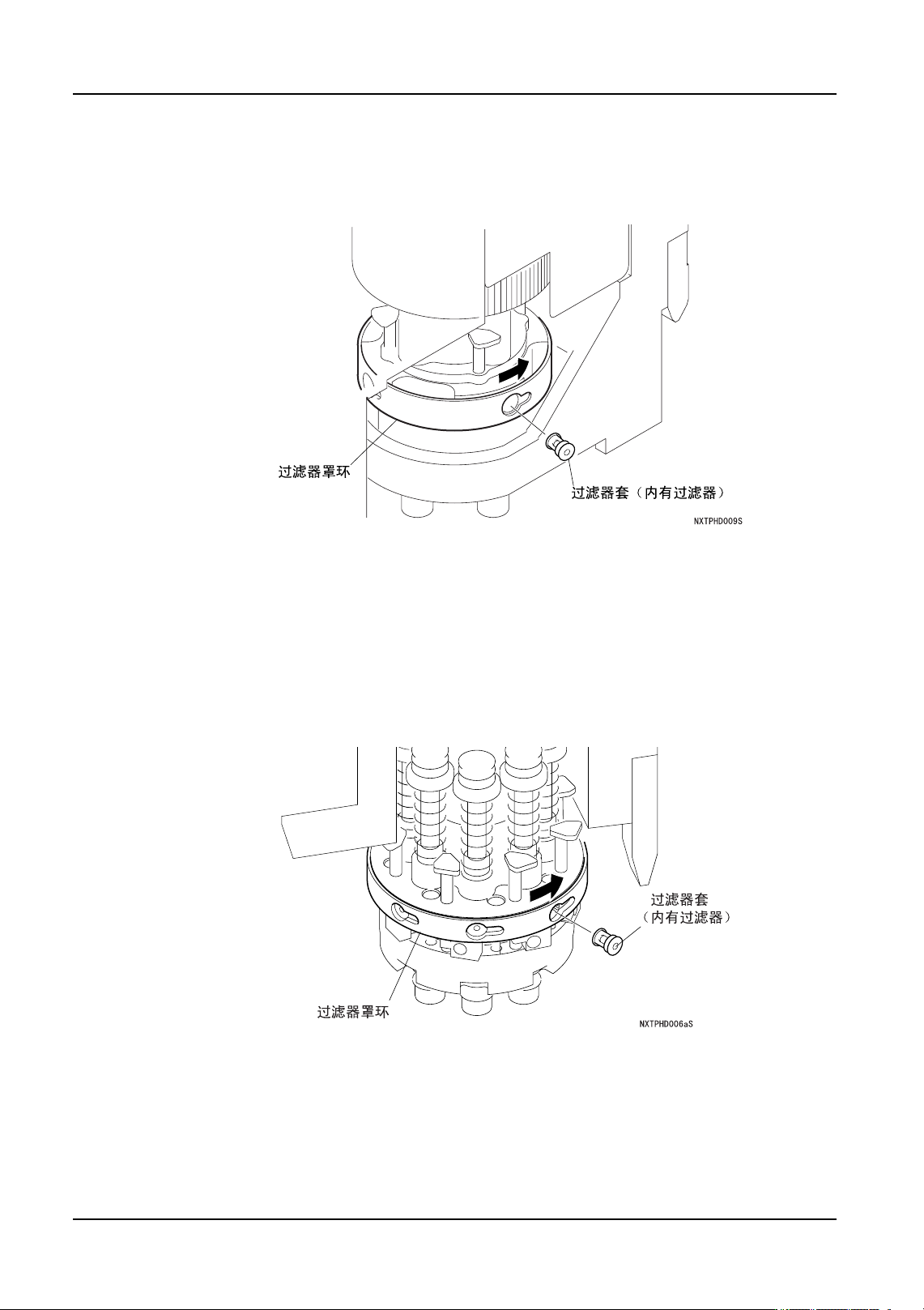

〈H04 吸嘴贴装工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 旋转过滤器罩环，拆下过滤器套和过滤器。
3. 将过滤器罩环浸在中性洗涤剂溶液中进行洗涤。污垢严重时，请更换新的部品。
备注 )将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂
中浸泡 5 分钟后用超声波洗涤器洗涤。
〈H08 吸嘴、H12S 吸嘴贴装工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.3 贴装工作头的拆除 / 安装 "。)
2. 旋转过滤器罩环，卸下过滤器套和过滤器。
3. 将过滤器套和过滤器浸在中性洗涤剂溶液中进行洗净。污垢严重时，请与新品更换。
备注 )将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂
中浸泡 5 分钟后用超声波洗涤器洗涤。
