QD053-07 5. 基本操作 AIM 机械手册 61 〈S/N：00007 0 ～以后的机器的时候〉 该操作需要气源。 1. 在机器上连接气源。 （参考 「AI M 安装手册」 ） 2. 将 P CU 插入料站托架并夹紧 。( 参考 " 5.1.1 拆除方 法 "。) 3. 拆除脱卸后的料站托架的模组旁边的盖 板。 4. 旋转气阀的旋钮后放掉空气，按下按钮 后松开。 5. 慢慢地拉 PCU，将 PC U 从机器 …
5. 基本操作 QD053-07
60 AIM 机械手册

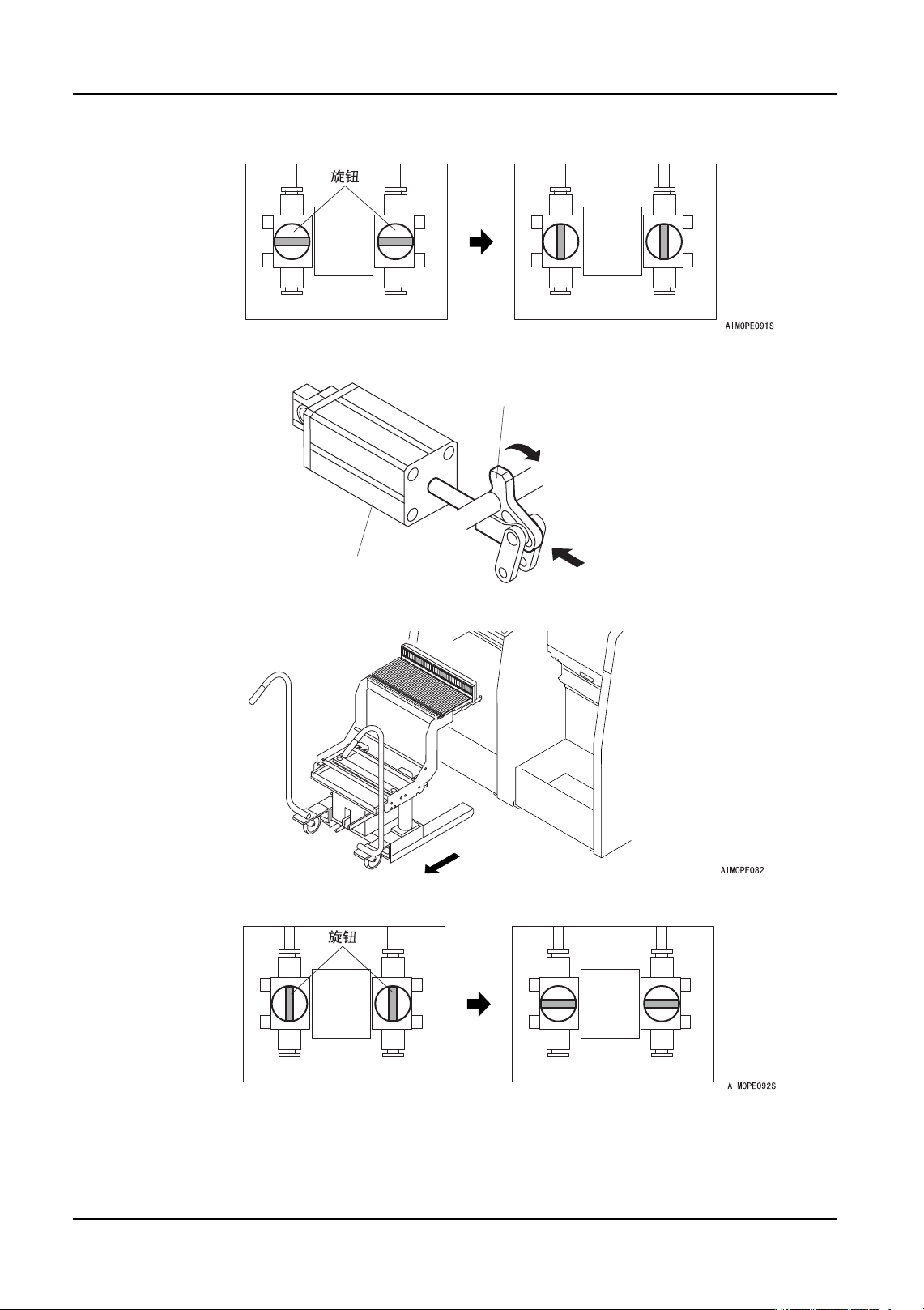

4. 将空气阀的旋钮(2处)各自旋转后放掉空气。
5. 用手指压入料站基座内的夹紧汽缸，解除夹紧手柄。
6. 慢慢地拉 PCU，将 PCU 从机器 ( 模组 ) 上拉出。
7. 将空气阀返回到各自的位置上，安装盖板。
8. 安装料站托架下侧的盖板。
0(&6
།㋻ᶘ
།㋻≑㔌
ᣝℸ໘
QD053-07 5. 基本操作
AIM 机械手册 61
〈S/N：000070 ～以后的机器的时候〉
该操作需要气源。
1. 在机器上连接气源。（参考 「AIM 安装手册」）
2. 将 PCU 插入料站托架并夹紧。( 参考 " 5.1.1 拆除方法 "。)
3. 拆除脱卸后的料站托架的模组旁边的盖板。
4. 旋转气阀的旋钮后放掉空气，按下按钮后松开。
5. 慢慢地拉 PCU，将 PCU 从机器 ( 模组 ) 上拉出。
6. 将空气阀的旋钮返回到原来的位置上，安装盖板。
5. 基本操作 QD053-07
62 AIM 机械手册
5.1.2 安装方法
安装前的准备
使用料站托架时，请根据需要将料带元件的相关机器 ( 废料带槽等 ) 一起设置。另外，也请
变更元件相机的安装位置。
1. 打开安全门。
2. 将元件相机的安装位置变更到模组内的中央位置。（关于元件相机的安装/ 拆除的要点参
考 " 8.1 元件相机的更换 "。）
备注 )变更元件相机的安装位置时，机器自动地进行精度校准的重新测定。请预先将治具吸
嘴安装在吸嘴置放台上。
3. 不良元件排出盒安放在元件相机旁边的支架上。
4. 安装废料带处理输送槽。（安装的详细方法参考 " 5.5.3 废料带输送槽和盖罩 "。）
注意
打开安全门时请将其完全抬起。如果将安全门在中途位置停止时，有落下
的危险。
