上图①中为调试学习样本选择窗体,该区域中选择“OK”样本进行学习和统计样本,②中表示所有待学习的
样本数量。选择好“OK”样本,单击【确定】,完成“批量学习”
当“OTHER”算法下的“虚焊”学习样本足够,即学习次数达到 100(③区域中的【学习次数】)时,该
检测点已趋于稳定。
当“虚焊”误报的检测点数量低于 3 时,采用调试窗体中②区域中的单个“习”功能,逐个学习样本。
3.3.5 错件
错件错件
错件
错件,是电子元器件的一个重要检测项,它是检测元器件的是否发生“错料”的必需检测项,是元器件
“错漏反”三大缺陷之一。它选择的算法有“TOC”算法、OCV”算法、Match”和“OCR”算法。其中
TOC”算法是是通过色彩特征来检测的OCV”算法是通过字符轮廓线拟合度来检测点,Match”算法
是通过 ROI 区域之间的相似度来检测的,OCR”算法是通过字符识别来检测的。

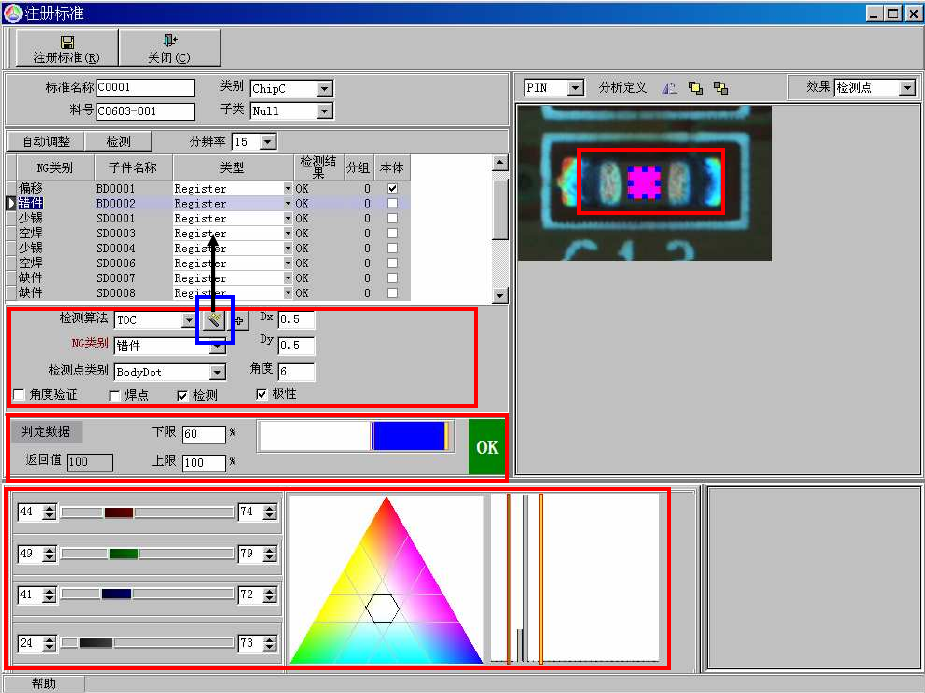

当错件采用“TOC”算法时,其注册窗体如下
上图为“TOC”算法下的注册窗体,说明如下
ROI 区域:错件框大小宽度为两个电极之间长度的三分之,高度大概为电容本体的五分之四。
检测算法区域:【检测算法】选择“TOC”算法,其他参数见②区域。
错件的判定参数区域:默认参数为(60 100
抽色参数区域:TOC”算法的抽色参数区域。
自动参数:自动获取“TOC”算法的抽色参数。
提示
提示提示
提示
:一般采用
一般采用一般采用
一般采用
“自动参数
自动参数自动参数
自动参数”
”来获取
来获取来获
来获取
TOC
”的抽色参数
的抽色参数的抽色参数
的抽色参数

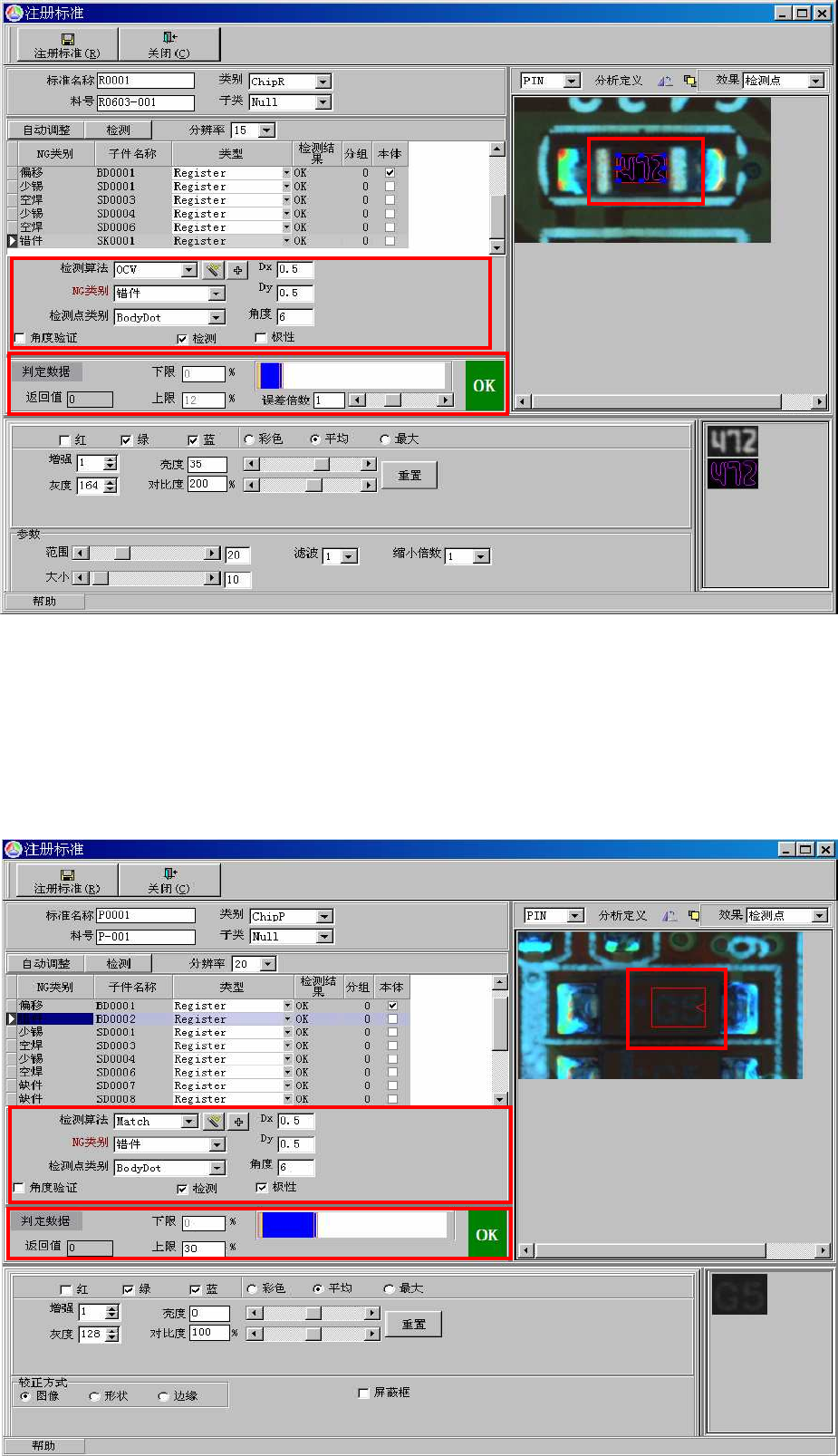

当错件采用“OCV”算法时,其注册窗体如下:
上图为“OCV”算法下的注册窗体,说明如下:
ROI 区域:错件框大小要稍微大于电阻本体的丝印范围,住所有的丝印区域,无其他干扰成分
检测算法区域:【检测算法】选择“OCV,其他参数见②区域。
错件的判定区域:默认参数范围为(0 12
提示
提示提示
提示
:当元件丝印具有方向限制时
当元件丝印具有方向限制时当元件丝印具有方向限制时
当元件丝印具有方向限制时,
,②
②区域中的
区域中的区域中的
区域中的【
【极性
极性极性
极性
】默
默认默认
默认为选择
为选择为选
为选择
,否则为非选择状态
否则为非选择状态否则为非选择状态
否则为非选择状态。
当错件采用“Match”算法时,其注册窗体如下:
上图为“Match”算法下的注册窗体,说明如下:
ROI 区域:错件框大小要稍微大于电阻本体的丝印范围,住所有的丝印区域,无其他干扰成
检测算法区域:【检测算法】选择“Match,其他参数见②区域。
错件的判定区域:默认参数范围为(0 30
提示
提示提示
提示
:当元件丝印具有方向限制时
当元件丝印具有方向限制时当元件丝印具有方向限制时
当元件丝印具有方向限制时,
,②
②区域中的
区域中的区域中的
区域中的【
【极性
极性极性
极性
】默认为选择
默认为选择默认为选择
默认为选择
,否则为非选择状态
否则为非选择状态否则为非选择状态
否则为非选择状态。

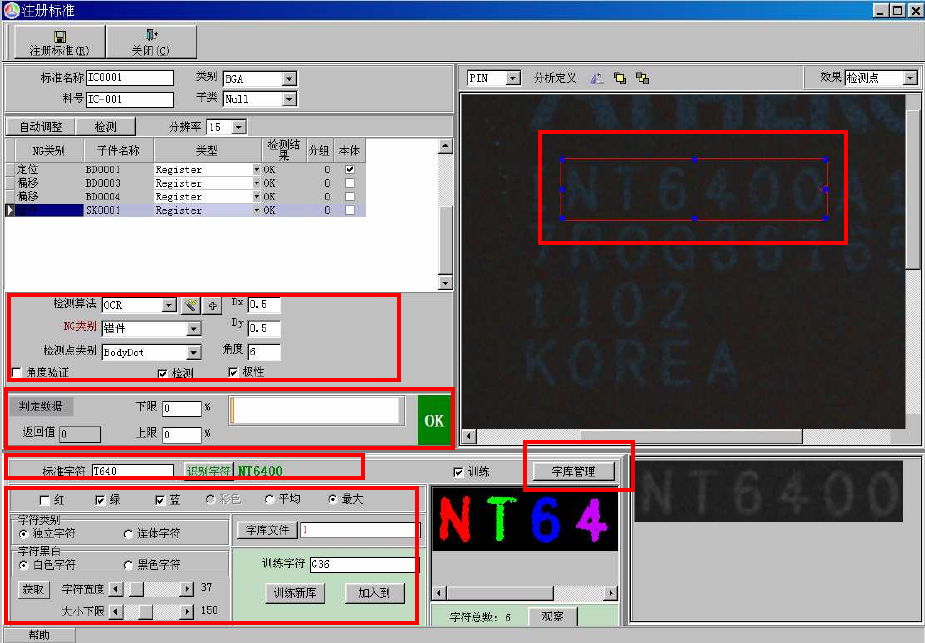

当错件采用“OCR”算法时,其注册窗体如下:
上图为“OCR”算法下的注册窗体,说明如下:
ROI 区域:ROI 区域要框字符部分,左右边界各多出字体部分 1 个字符
检测算法区域:【检测算法】选择“OCR” 其他参数见②区域。
OCR 的判定区域:默认判范围为(0 0
标准字符区域:标准字符为 T640,返回值为 NT6400,标准字符为返回值的子集,则 OK
OCR 参数区域:【字符类型】有“独立字符”和“连体字符”两种,如字符单个存在,且不与其他字符
相连,选择“独立字符”,否则为“连体字符”【字符黑白】有“白色字符”和“黑色字符”两种,
字符的亮度大于背景的亮度时,则选择“白色字符”否则选择“黑色字符”在分割好字符后,单击【获
取】,自动获取字度的长度。
字符管理:单击【字符管理】,可对字符库进行查看、删除等操作。如下:
