[NG 数据 ] [ 公用标准 ] [ NG 数据 ] A O I 机器电脑 维修站电脑 S P C 公用标准库 在线机数据流程 图 [ 真正 NG 数据 ] [ 公用标准 ] [ 真正 NG 数据 ] AO I 机器电脑 ( 含维修站 ) 维修站 2 电脑 S P C 公用标准库 离线机数据流程 图 2.6. 其他 共用 其他 共用 其他 共用 其他 共用 功 能使 用介 绍 功能 使用 介绍 功能 使用 介绍 功能 使用 介绍 2.…
点击配置数据库，
输入 NG 查看电脑 IP 或者名称，
数据名称为 aldspc，
使用 SQL Server 身份验证，用户为 sa，授权密码为 aleader，
设置完成后点击测试连接，会提示连接成功，点击提交，设置数据库完成。
注：下面来总结一下 NG 查看的几种使用方式，
NG 查看示意图：
[NG数据]
[公用标准]
[NG数据]
AOI机器电脑
维修站电脑
SPC
公用标准库
在线机数据流程图
[真正NG数据]
[公用标准]
[真正NG数据]
AOI机器电脑(含维修站)
维修站2电脑
SPC
公用标准库
离线机数据流程图
2.6. 其他共用
其他共用其他共用
其他共用功能使用介绍
功能使用介绍功能使用介绍
功能使用介绍
2.6.1 主窗口功能按钮
主窗口功能按钮主窗口功能按钮
主窗口功能按钮
1. 标题栏
ALeader OLP <Ver 3.0 SP5 Build 20111017>AL001,aaa 解释如下
※ ALeader OLP: 指 ALeader 离线编程软件
※ Ver 3.0 SP5: 软件版本
※ Build 20111017: 软件发布日期
※ AL001: 程序各称
※ aaa: 客户名称
2. 菜单栏
将软件大多数据功能进行统一组织, 详细功能后面会有说明;

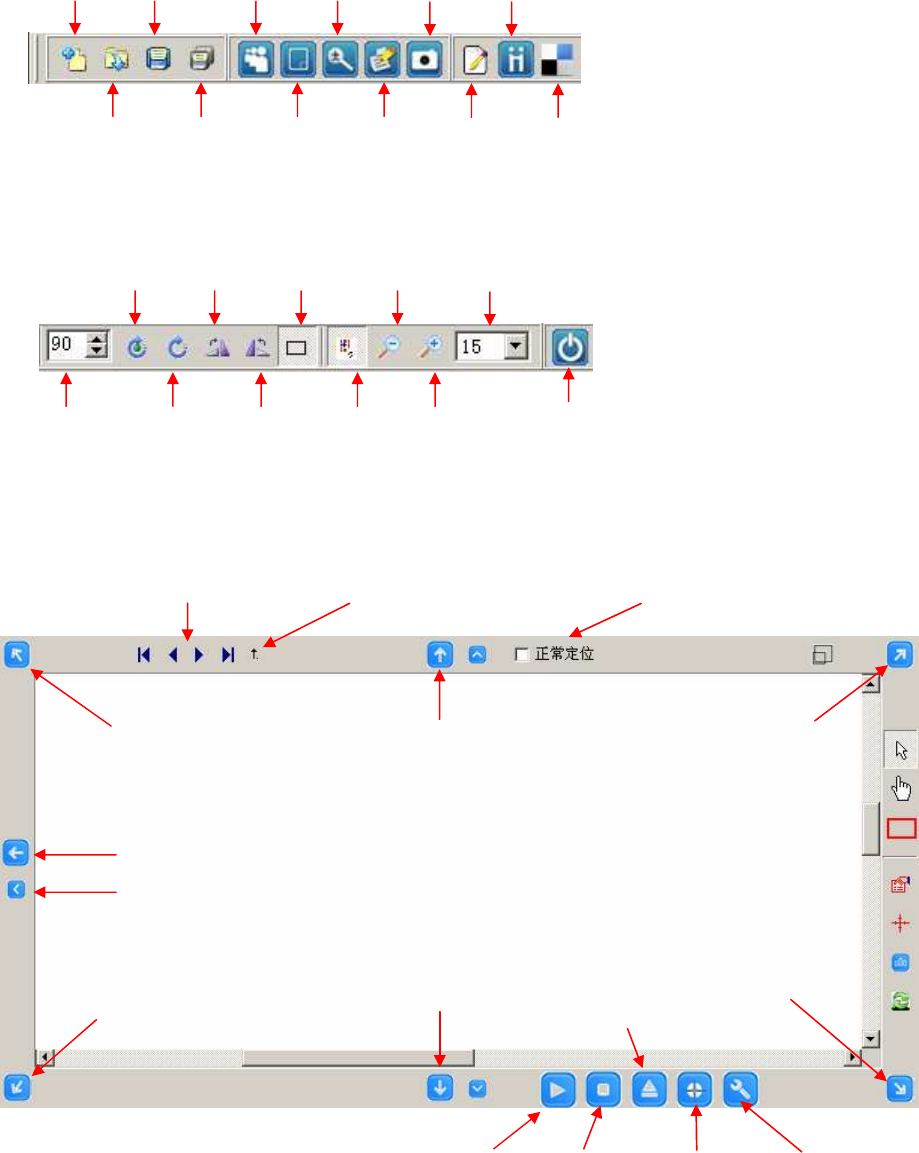

3. 工具条
(1) 工具条 1
(2) 工具条 2
(3) 工具条 3
装载程序 保存新建
新建程序 本地暂存
面设置
新建程序
系统设置 作缩略图
注册标准
标准库
镜头优化
链接标准
放大
FOV 图
各自旋转
左转 90°
整体旋转 右转 90°
离线模式
仅显示
本体框
缩小
FOV 图
退出软件
旋转角度
FOV 图
分辨率
XY 平台
向左上方移动
XY 平台向左移动
XY 平台
向上移动
XY 平台
向右上方移动
XY 平台
向左下方移动
XY 平台
向下移动
XY 平台
向右下方移动
XY 平台向左移动 1mm
XY 平台
按镜头移动
XY 平台移动到
当前元件最近的镜头中心
测试 停止
回 PCB
加载点
Mark
校正
模式设置
指在自动定位时按标准主体
的偏移范围搜索
