况分割阈值不能 太小，否 则会引起漏测， 建议小值不能小 于 60 。 6.3.2 缺件 缺件 缺件 缺件 缺件， 是红胶检测 的一个必需检 测项， 它检测元 器件是否 存在。 它采用的 算法有 T OC 算法、 OCV 算 法、 Match 算法、 Histogram 算法、 OCR 算法和 Lengt h 算法。 其中 TO C 算法、 O CV 算法、 Match 算法、 Histogram 算法、 OCR 算法的注册 与调试同 …
6.3. 红胶的基本检测项
红胶的基本检测项红胶的基本检测项
红胶的基本检测项
6.3.1 溢胶
溢胶溢胶
溢胶
溢胶，是红胶检测中的常规检测项。它检测元件的电极与焊盘的交界区域是否存在溢胶现象。它采用
“Glue”算法，该算法专门检测“溢胶”，它的注册窗体如下：
上图为“Glue”算法下的“溢胶”注册窗体，说明如下：
① ROI 区域：溢胶框要框住部分电极（5—8 个像素点），框住部分焊盘区域（30 个像素点左右）。
② 检测算法区域：【检测算法】选择“Glue”算法，其他参数见②。
③ 溢胶的判定参数：默认判定范围为（0， 8），单位为像素。
④ 溢胶的参数：【分割参数】默认为 90，【分割阈值】就是分割红胶和铜箔的亮度阈值，当亮度低于该阈值
时，则为红胶，否则为铜箔。可根据铜箔和红胶的颜色特征，定义合适的分割阈值；【分割线偏移值】是
水平方向的屏蔽线，屏蔽线以左为屏蔽区域，以右为分析区域；【屏蔽厚度值】是上下方向的屏蔽区域，
上下屏蔽线之间的为分析区域，否则为屏蔽区域。
当电容发生“溢胶”误报时，遵循以下调试：
1）当返回值与判定参数的上限很接近时，如返回值为 10，判定范围为（0， 8），则在此情况可扩大判定范
围，将判定范围放大至（0， 10）。
2）当返回值与判定范围的上限接近时，如返回值为 15，判定范围为（0， 10），若发生溢胶的区域为焊盘的
两侧时，可采用增加红胶的“屏蔽厚度值”，屏蔽该溢胶区域；如红胶发生区域为电极交接处时，可通过
适当降低分割阈值来消除误报，通常以 5 个单位的下降刻度。
3） 调节分割阈值。可以将分割阈值由 90 调节至 80 或 70，调试时，一般以 5 个刻度单位进行调节，一般情
①
①①
①
②
②②
②
③
③③
③
④
④④
④
况分割阈值不能太小，否则会引起漏测，建议小值不能小于 60。
6.3.2 缺件
缺件缺件
缺件
缺件，是红胶检测的一个必需检测项，它检测元器件是否存在。它采用的算法有 TOC 算法、OCV 算法、
Match 算法、Histogram 算法、OCR 算法和 Length 算法。其中 TOC 算法、OCV 算法、Match 算法、Histogram
算法、OCR 算法的注册与调试同<炉后程序制作>中<缺件>中的 TOC 算法、OCV 算法、Match 算法、Histogram
算法、OCR 算法的注册与调试一致。Length 算法可作为检测炉前的电容、极性二脚件的有效检测算法。其注
册窗体如下：

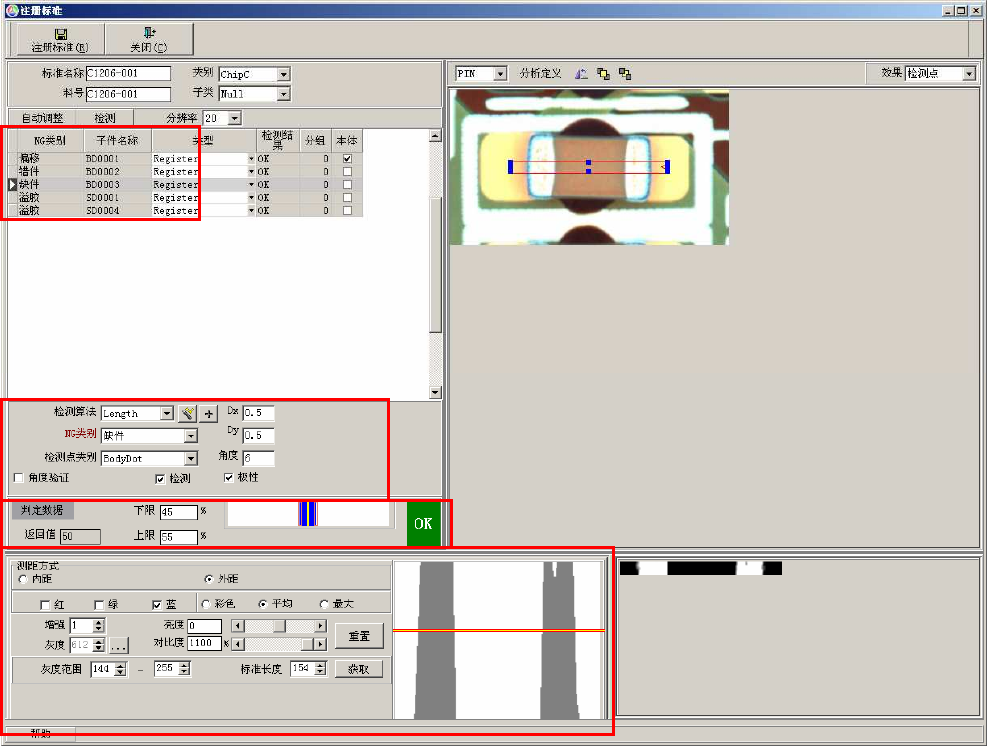

上图为“Length”算法下的“缺件”注册窗体，说明如下：
① ROI 框：缺件框的大小高度为元件本体的四分之一，水平要贯穿整个元件本体，两端超出元件本体
15 个像素左右。
② 检测算法区域：【检测算法】选择“Length”算法，其他参数见②区域。
③ 缺件的判定区域：默认判定范围为（45， 55）。
④ 缺件的参数区域：【测距方式】为“外距”；色彩模式选择【蓝】 + 【平均】；灰度范围为（160， 255）；
提示
提示提示
提示：
：：
：极性二脚件采用
极性二脚件采用极性二脚件采用
极性二脚件采用“
““
“内距
内距内距
内距”
””
”法来检测缺件
法来检测缺件法来检测缺件
法来检测缺件。
。。
。
当元件发生“缺件”误报时，遵循以下调试原则：
3） 电极的分割线不明显时，调整灰度范围，使得焊锡与电极区分开来。
4） 返回值与判定范围相差不大时，可调整判定范围来消除误报。
提示
提示提示
提示：
：：
：不能通过
不能通过不能通过
不能通过“
““
“内派生
内派生内派生
内派生”
””
”缺件检测项来消除误报
缺件检测项来消除误报缺件检测项来消除误报
缺件检测项来消除误报。
。。
。
①
①①
①
②
②②
②
③
③③
③
④
④④
④
6.3.3 虚焊
虚焊虚焊
虚焊
虚焊，是红胶检测中的一个常规检测项。它主要是通过检测焊盘上的铜箔成分来检测元件是否发生偏移。
它采用的是 PIN 算法，抽取铜箔成分，其注册窗体如下：

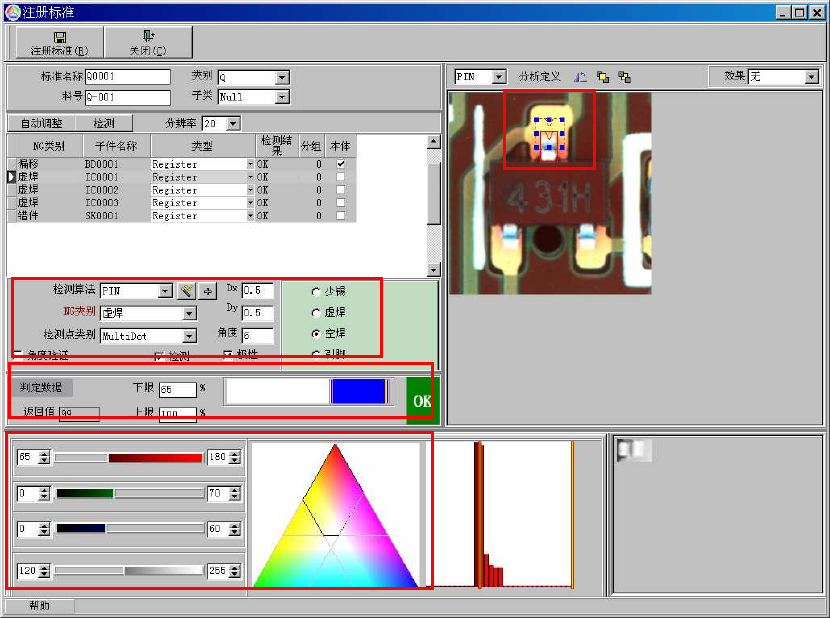

上图为“PIN”算法下的“虚焊”注册窗体，说明如下：
⑤ ROI 区域：包括引脚框和焊锡框。引脚框为①中等实线框，焊锡框为①中等虚线框。
⑥ 检测算法区域：【检测算法】为“PIN”算法。其中有少锡、虚焊、空焊三个子检测项。仅空焊为有效检
测项。其他参数见②区域。
⑦ 虚焊的判定范围：空焊的默认判定范围为（65， 100）；少锡的判定范围为（0， 100）；虚焊的判定范围
为（0， 100）；
⑧ 虚焊的抽色参数：空焊的抽色参数中红色范围为（65， 180），绿色范围为（0， 70），蓝色范围为（0，
60），亮度范围为（120， 255）。
提示
提示提示
提示：
：：
：虚焊算法中仅空焊子算法有效
虚焊算法中仅空焊子算法有效虚焊算法中仅空焊子算法有效
虚焊算法中仅空焊子算法有效。
。。
。
当虚焊发生误报时，遵循以下调试原则：
1） 返回值与判定范围差异不大时，调整判定范围。如返回值为 62，判定范围为（65， 100），可将判定范围
调整为（60， 100）。
2） ROI 区域未设置合理，可调整 ROI 区域范围。
6.3.4 插件
插件插件
插件
插件，即 DIP 件，是红胶检测中检测插件有无的重要算法。它采用“Hole”算法，该算法是专门针对红
胶中的插件检测，其注册窗体如下：
①
①①
①
②
②②
②
③
③③
③
④
④④
④
