地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
248

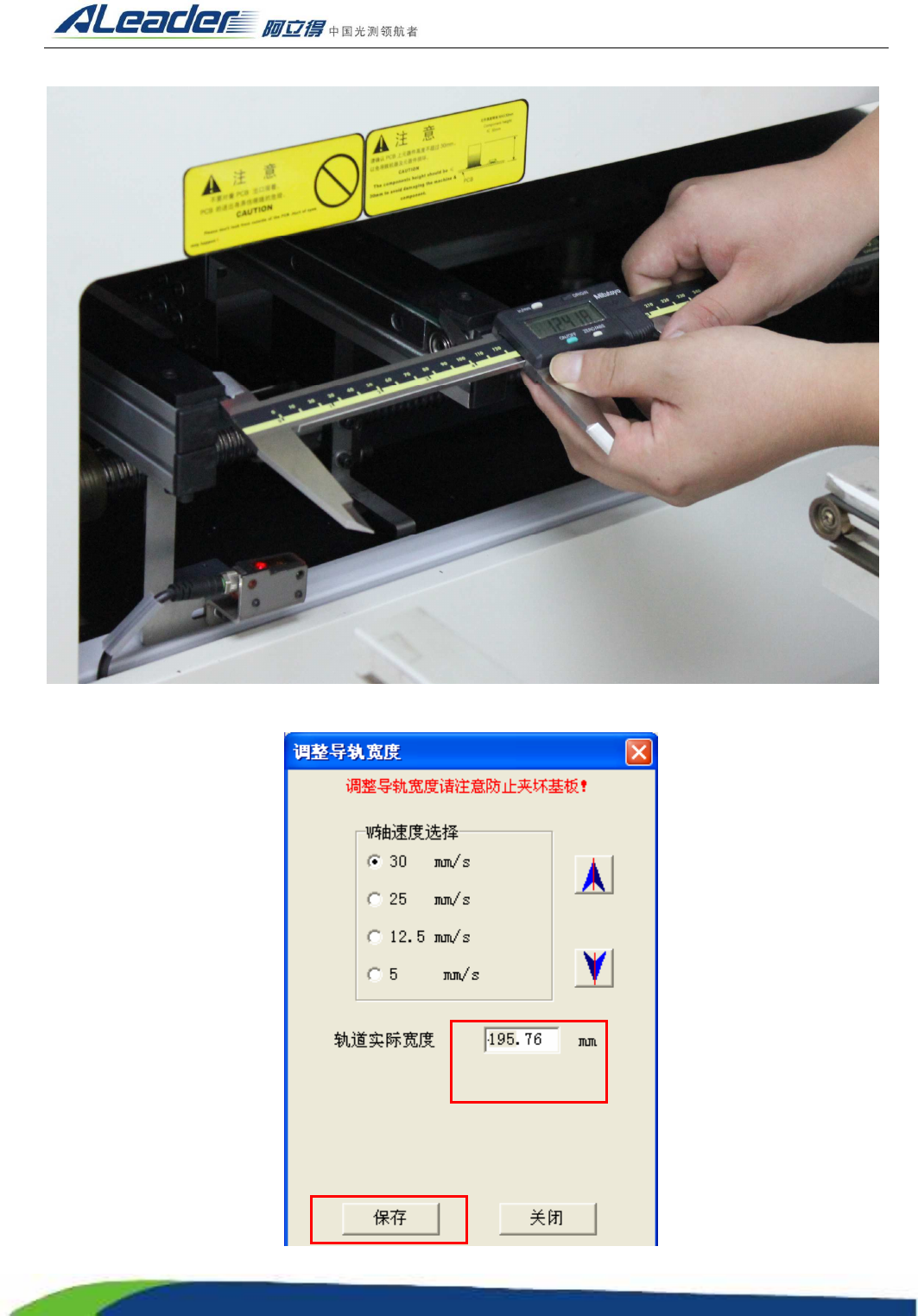

将当前轨道的实际宽度值输入到下图<轨道实际宽度>中：
，完成后保存。
输入实际宽度值
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
249
系统会自动生成轨道最大宽度值。
设置三、PCB 停板位置设置：
在线设备，PCB 定位停板位置（以下以 PCB 左进右出为例子）；

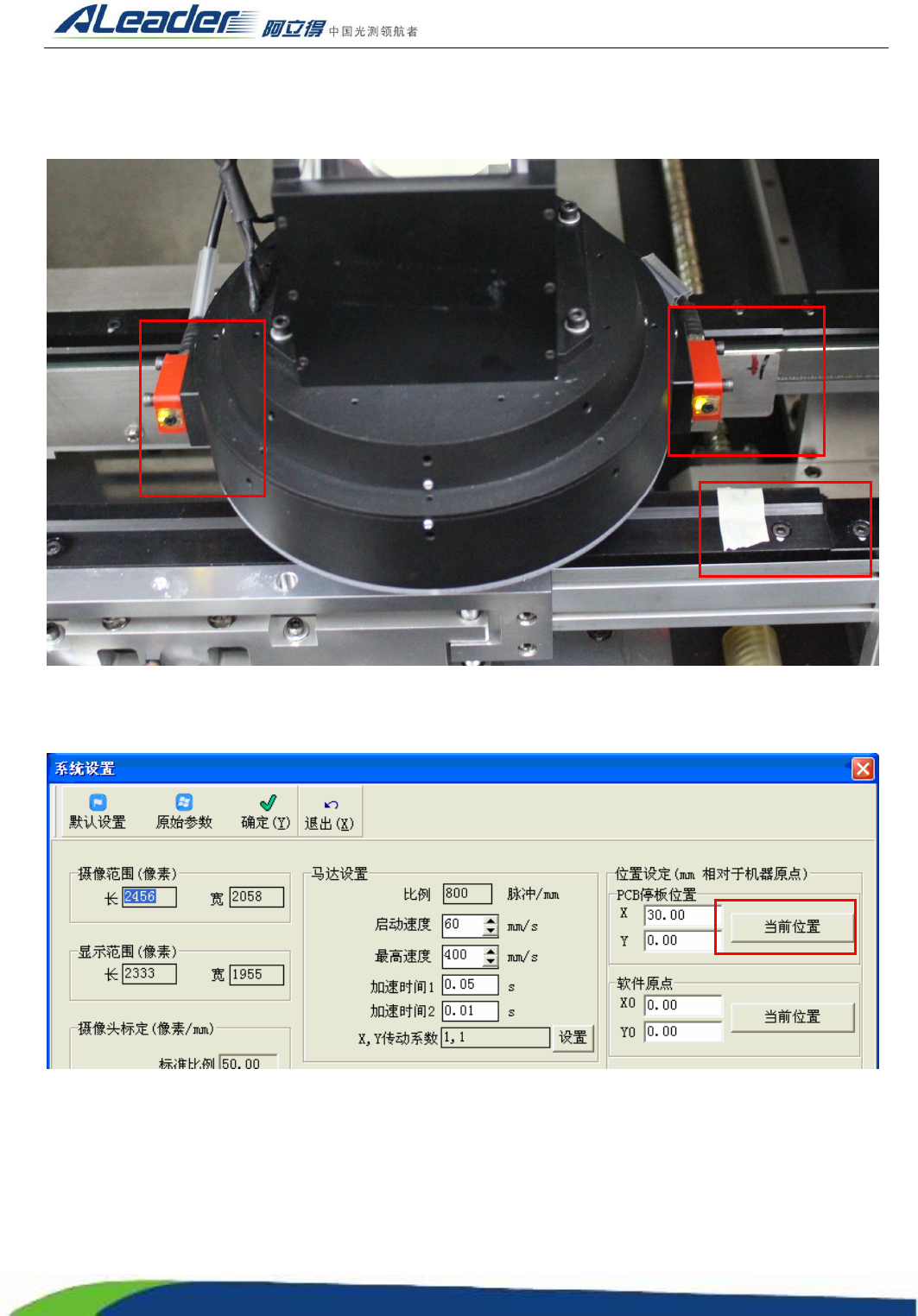

使用软件上下左右移动操作，将定位 2 感应器：X 方向移到需要停板的位置上，Y 方向移到 PCB 正上
方靠近固定的轨道边位置（如上图）。
打开软件中的系统设置界面：
选择当前位置，将当前坐标位置设置为 PCB 停板位置，确定保存数据。
设置四、摄像头标定：
调整好轨道宽度，放入 PCB 板，在 PCB 上找到一个点（离限位 35mm 以上，其附近无类似图案）：

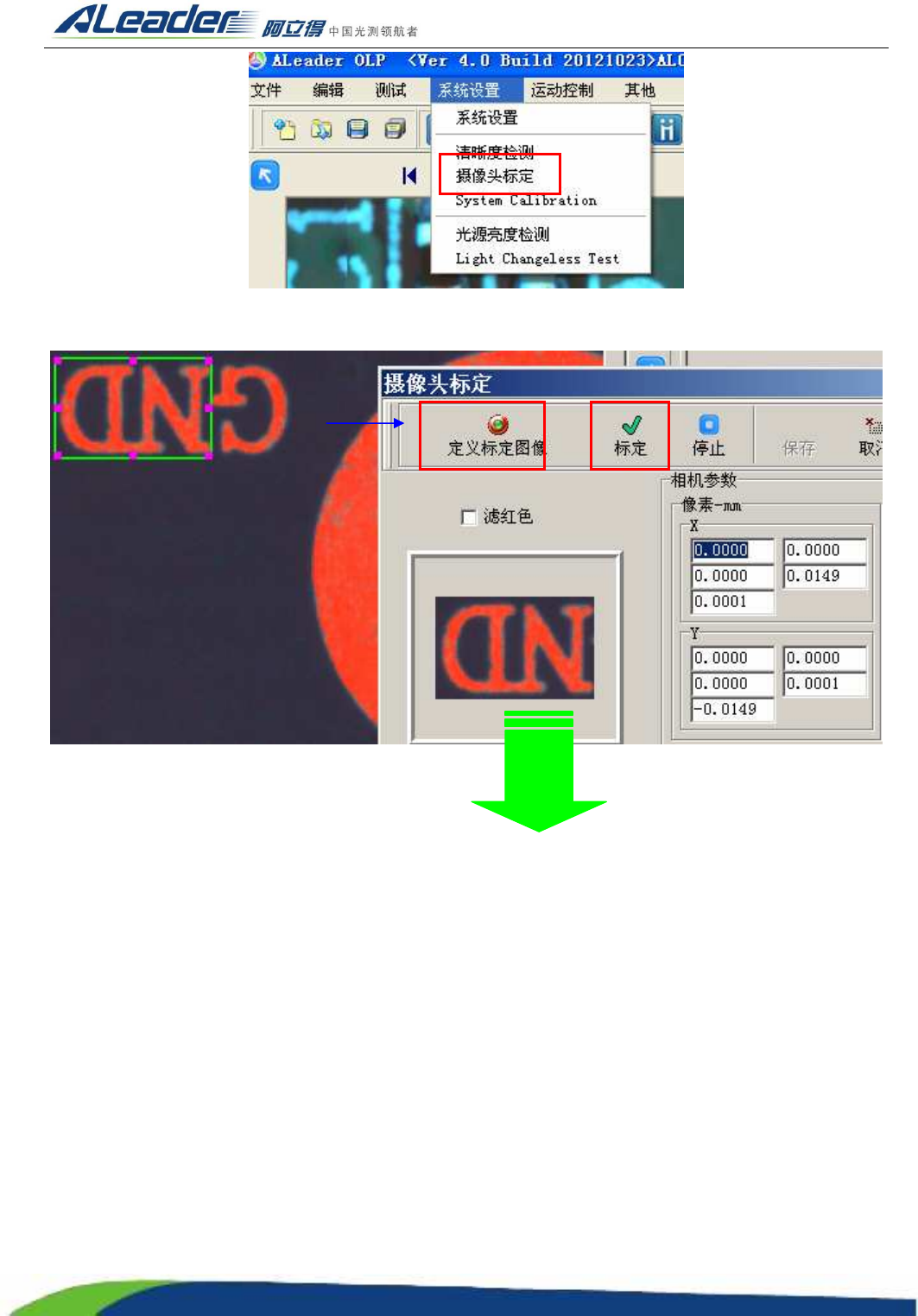

打开系统设置，选择摄像头标定，操作如下：
定位 1 感应
器，减速
定位 2 感
应器，减速
当 前 需 要
停 板 的 位
停 板 的 位停 板 的 位
停 板 的 位
置
置置
置
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
250
打开，弹出摄像头标定菜单，移动和调整给定的绿色标定框，在 PCB 上取一个 0805 以下的字符或原
件本体；选好后，定义标定图像 标定
通过软件自动运行标定，完成后提示标定完成。 确定后，保存数据。
