(6) 超大元件 链接 : 链接 到超过一个 FOV 的标准 选定好正确 的公用标 准后 , 点击 [ 链接 ] 即可 . (7) 自动到未 链接料号 : 选中此项后 , 做完 一个料号的标准 后 , 会自动定 位到下一个未链接的料号 . (8) 旋转 90 度 : 将当 前料号对应的所 有元件按 顺时针方向旋 转 90 度 ; (9) 不规则角 度旋转 90 度 : 对不 规则角度 ( 非 0,90,180,270 四个角 度 ) 的…

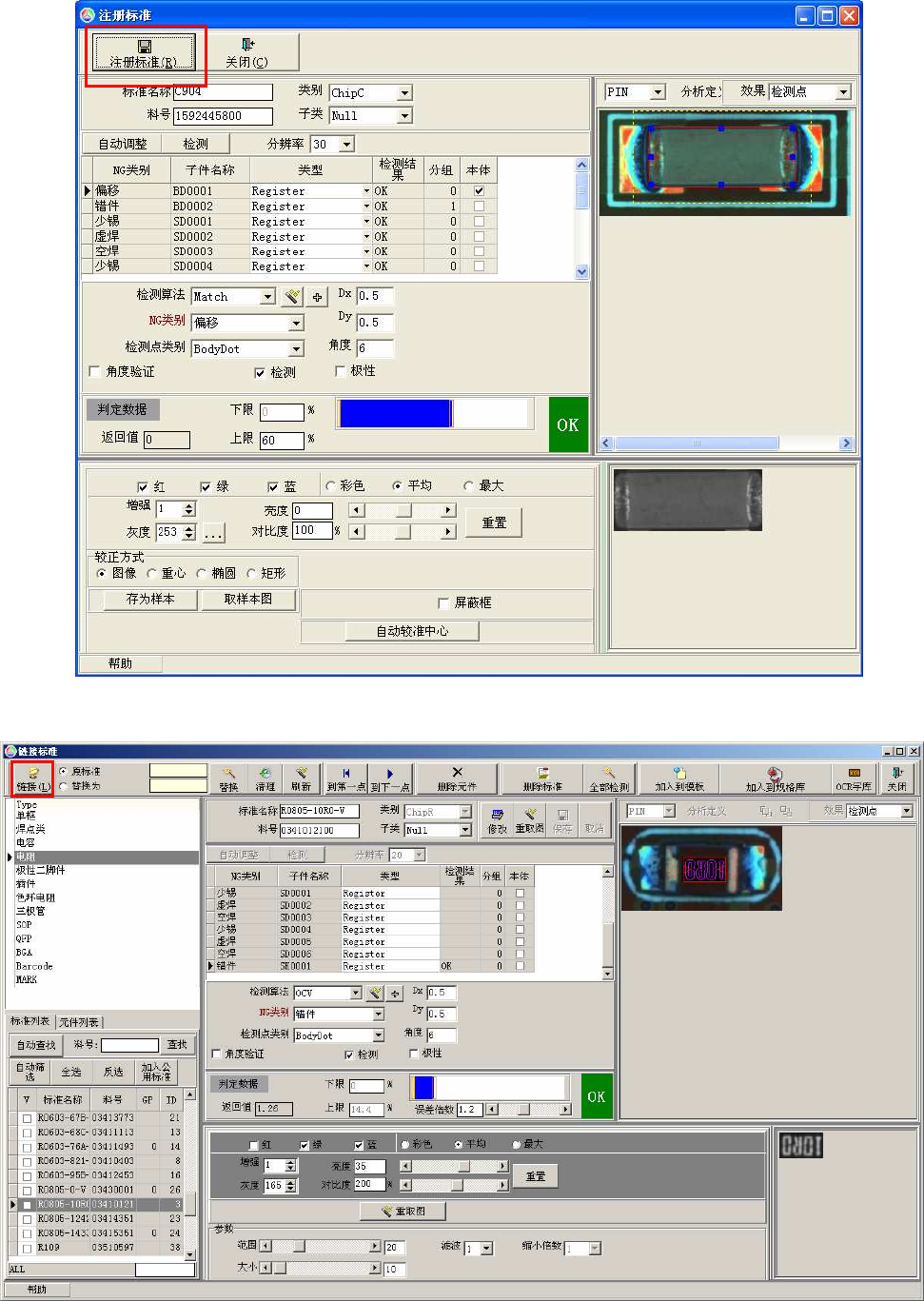

设定好各检测点参数后, 点击[注册标准]即可.
(4) 链接: 将当前标准链接到程序标准;
选定好正确的标准后, 点击[链接]即可.

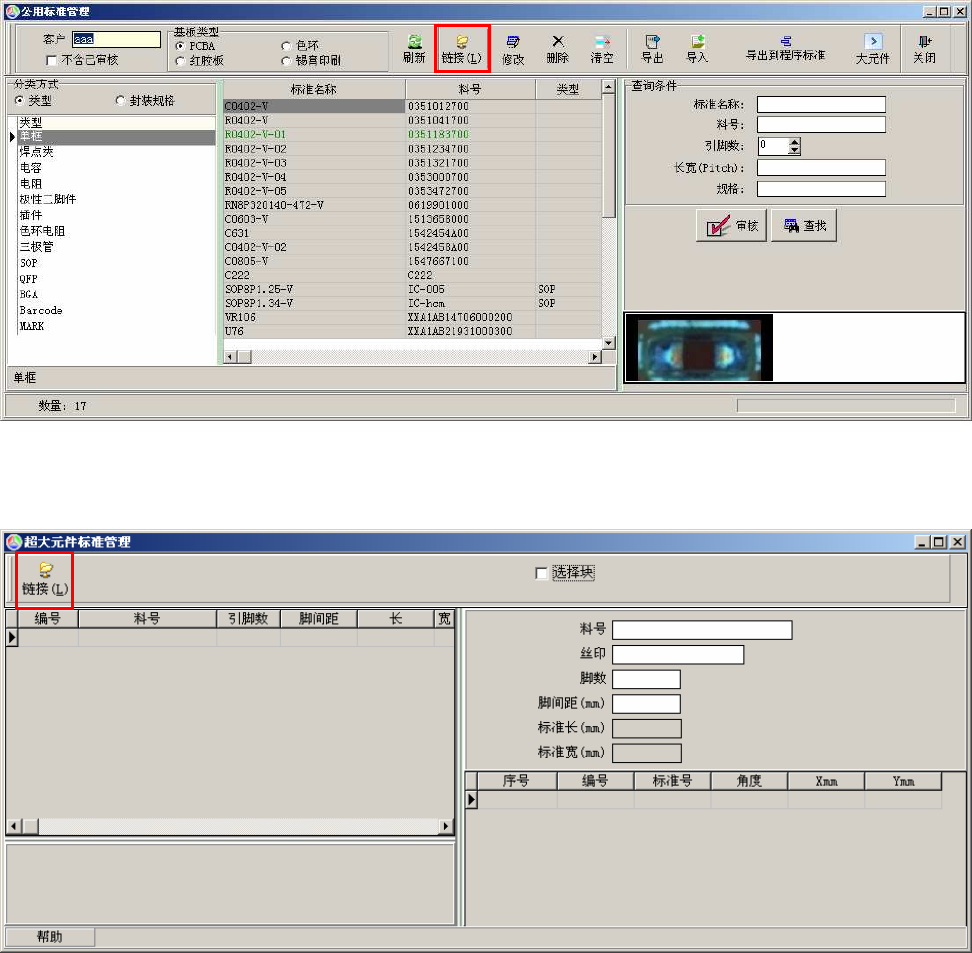

(5) 公用库链接: 从公用标准中链接标准
选定好正确的公用标准后, 点击[链接]即可.
(6) 超大元件链接: 链接到超过一个 FOV 的标准
选定好正确的公用标准后, 点击[链接]即可.
(7) 自动到未链接料号: 选中此项后, 做完一个料号的标准后, 会自动定位到下一个未链接的料号.
(8) 旋转 90 度: 将当前料号对应的所有元件按顺时针方向旋转 90 度;
(9) 不规则角度旋转 90 度: 对不规则角度(非 0,90,180,270 四个角度)的元件旋转 90 度;
(10) 只显示当前料号元件: 在 FOV 窗口中只显示当前料号对应的元件, 用来消除 FOV 中元件太多或重叠引
起操作上的不便。
2.5.9 保存程序
保存程序保存程序
保存程序
1. 程序的保存涉及到两个概念：〔本地暂存〕及〔保存程序〕。
注意
注意注意
注意:
::
: 在编辑程序的过程中养成实时保存
实时保存实时保存
实时保存的习惯极为重要，有时一个程序可能要写很长时间，中间万一遇到
停电或死机等意外断电的情况，如果没有保存，我们以前所做的工作就会被丢掉。

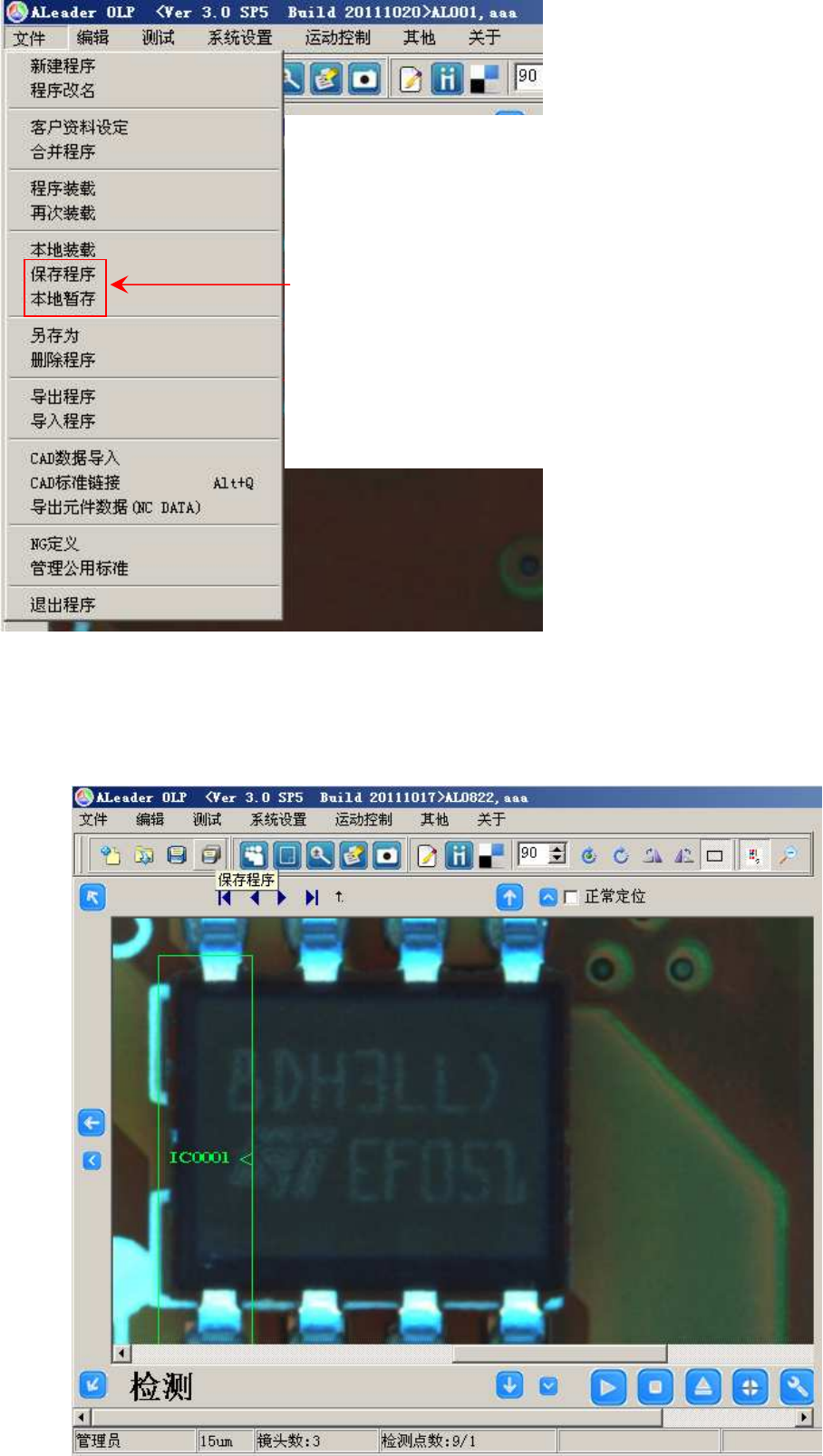

2. 也可以使用如下图中的快捷键.
〔保存程序〕所保存的文件不直接参与到测试当中，它主要的
目的是保护测试程序遭到意外情况的破坏，当测试程序调整 OK
后，一般建议执行〔程序回传〕，这样的话就将最好测试效果
的测试程序安全的保存下来。
在进行程序装载时，所调用的程序就是程序回传后保存下来的
测试程序。
〔本地暂存〕的概念相当于电脑的内存（Memory），保存的是
处于测试状态的测试程序，当测试程序调整 OK 后，需要执行
〔本地保存〕的操作。
本地目录同时也是 AOI 测试执行文件的储存目录，测试程序测
试时的一些实时的数据也是保存在本地目录。
