6.4.2. 电阻
电阻电阻
电阻

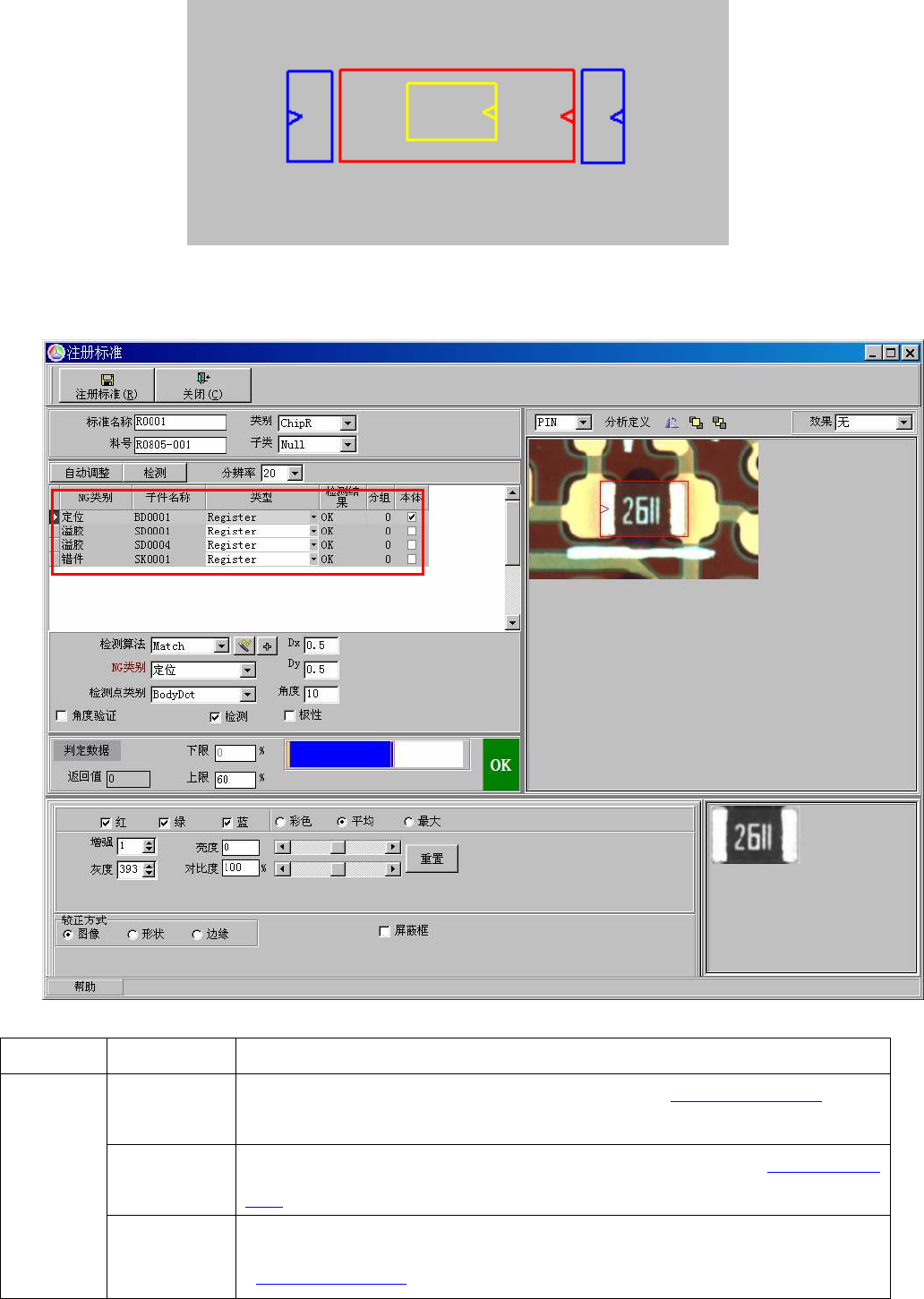

电阻的元件标准包括本体框、错件框和 2 个溢胶框，其元件示意图如下：
见上图，红色框为本体框，黄色框为错件（缺件）框，蓝色框为溢胶框，缺件框的位置基本一致。其注册窗
体如下：
上图为电阻的注册窗体，①区域包括所有的电阻检测项，说明如下：
元件类型
元件类型元件类型
元件类型
检测项
检测项检测项
检测项 说明
说明说明
说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<炉后的基本检测项>中<偏
移>中采用“Match”算法的“偏移”算法。
溢胶框
锡少框的作用是用于检测焊点是否具备锡膏。其注册与调试见<
红胶的基本检
测项>中“溢胶”算法。
电容
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调试见
<炉后的基本检测项>中<错件>中采用“OCV”算法的“错件”算法。
①
①①
①
6.4.3. 极性二脚件
极性二脚件极性二脚件
极性二脚件

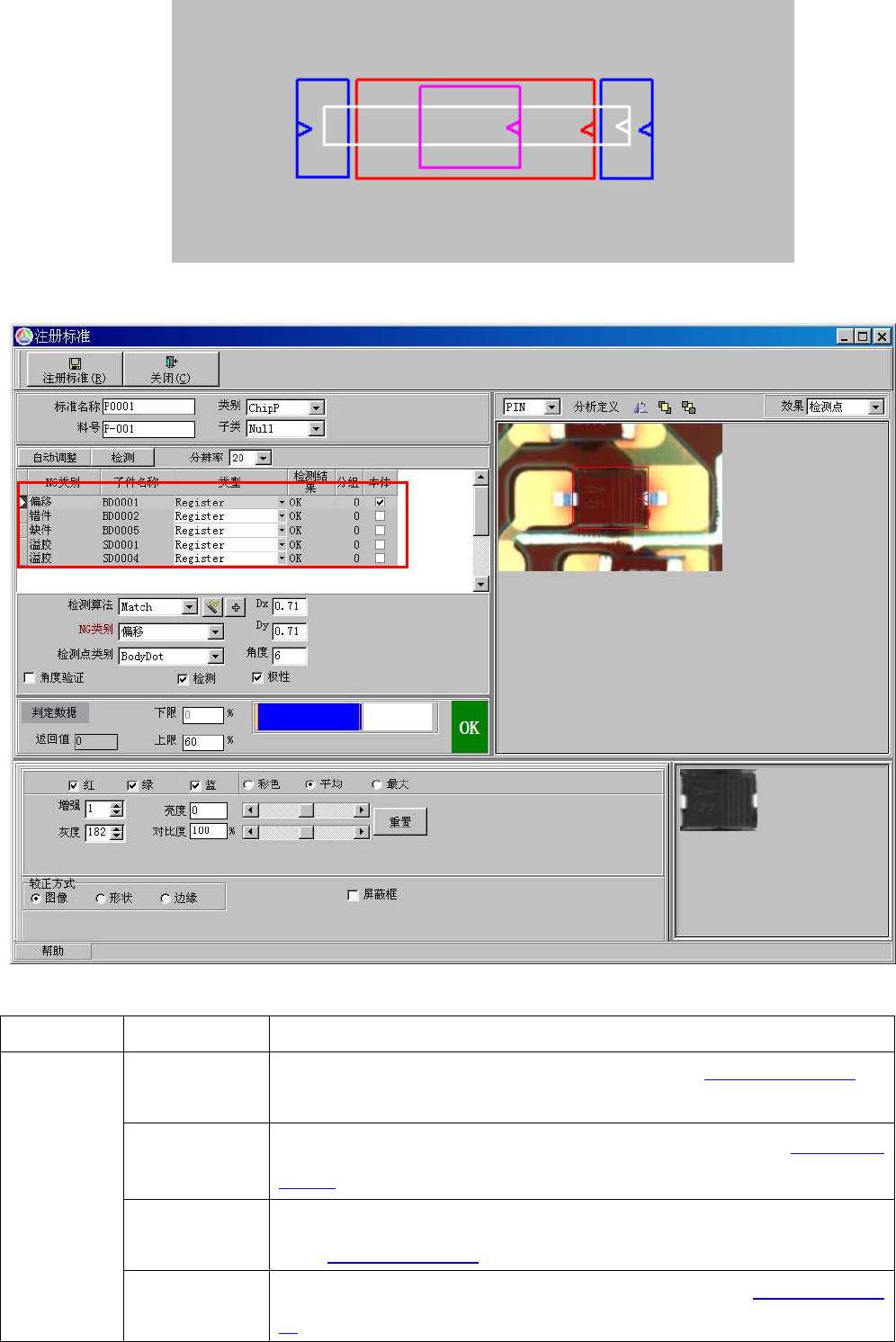

极性二脚件的元件标准包括本体框、错件框、缺件框和 2 个溢胶框。其元件示意图如下：
见上图，红色框为本体框，黄色框为错件框，蓝色框为溢胶框，白色框为缺件框。其注册窗体如下：
上图为极性二脚件的注册窗体，①区域包括所有的极性二脚件检测项，说明如下：
元件类型
元件类型元件类型
元件类型 检测项
检测项检测项
检测项 说明
说明说明
说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<炉后的基本检测项>中
<偏移>中采用“Match”算法的“偏移”算法。
溢胶框
锡少框的作用是用于检测焊点是否具备锡膏。其注册与调试见<红胶的基本
检测项>中“溢胶”算法。
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调
试见<炉后的基本检测项>中<错件>中采用“Match”算法的“错件”算法。
极性二脚件
缺件框
缺件框的作用是检测元件是否发生缺件。其注册与调试见<红胶的基本检测
项>中<缺件>中采用“Length”算法的“缺件”算法。
①
①①
①
6.4.4 三极管
三极管三极管
三极管

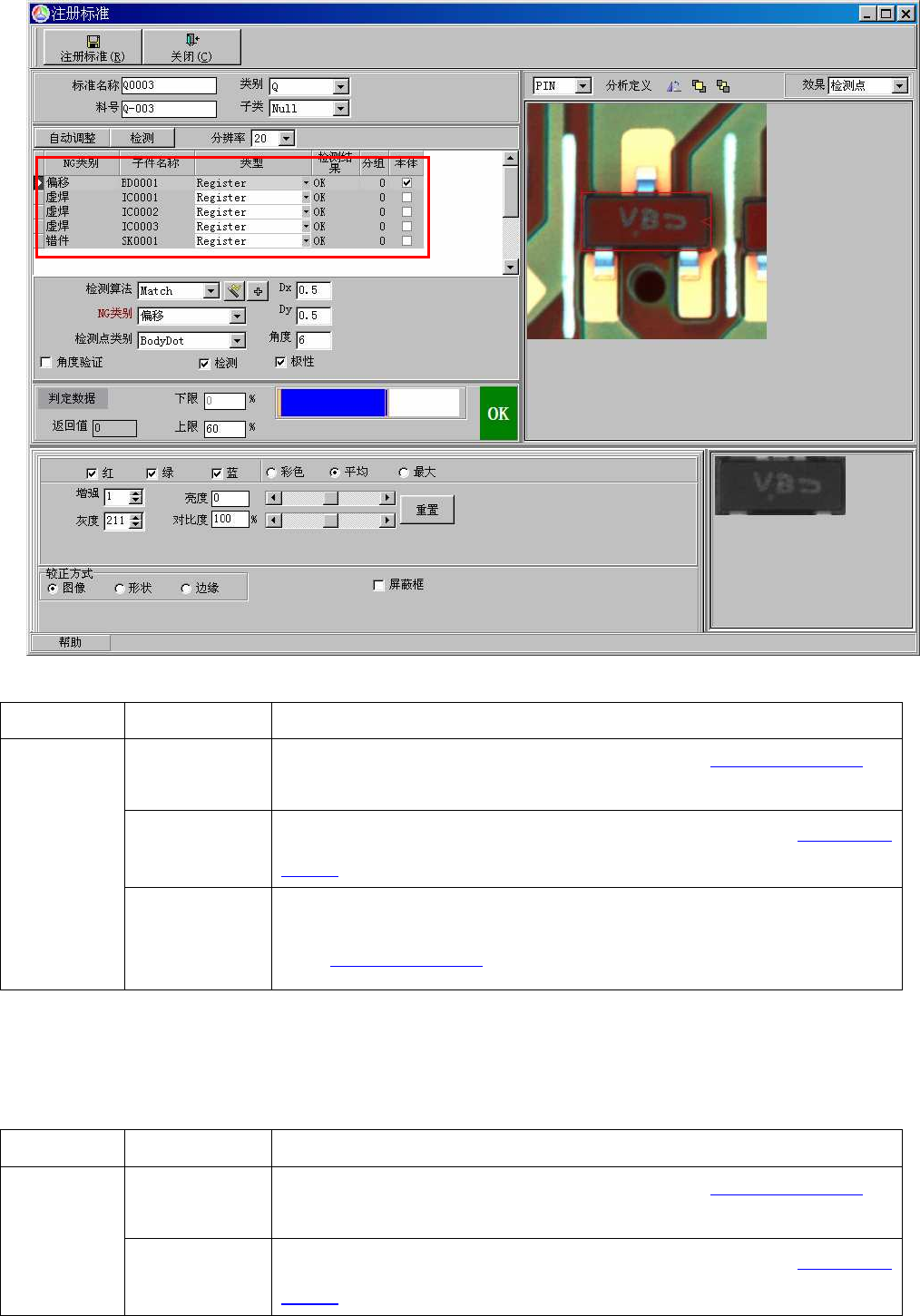

三极管的元件标准注册包括本体框、错件框和 3 个虚焊框。其注册窗体如下：
上图为三极管的注册窗体，①区域包括所有的三极管检测项，说明如下：
元件类型
元件类型元件类型
元件类型 检测
检测检测
检测项
项项
项 说明
说明说明
说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<炉后的基本检测项>中
<偏移>中采用“Match”算法的“偏移”算法。
虚焊框
虚焊框的作用是用于检测元件是否发生偏移。其注册与调试见<红胶的基本
检测项>中“虚焊”算法。
三极管
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调
试见<炉后的基本检测项>中<错件>中采用“Match”算法的“错件”算法。
6.4.5. SOP 器件
器件器件
器件
SOP 的元件注册包括主体框、错件框、空焊框（N 个）。说明如下：
元件类型
元件类型元件类型
元件类型 检测项
检测项检测项
检测项 说明
说明说明
说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<
炉后的基本检测项>中
<偏移>中采用“Match”算法的“偏移”算法。
SOP 件
虚焊框
虚焊框的作用是用于检测元件是否发生偏移。其注册与调试见<红胶的基本
检测项>中“虚焊”算法。
①
①①
①
