增加镜头 : 在 FOV 当前位 置增加一个镜头 ; 设置手工镜头 : 将当前选 定的镜头设为手 工镜头 ( 或取消手工镜头 ) ; 到镜头中心 : 将镜头移动到选定镜头 的中心 ; 到镜头内标识位 置 : 将镜 头移动到选定镜 头的标识中心位置 ; 删除 : 删除当 前选定的镜 头 ; (13) 清空元件 清空当前程序内 （除 MARK 外） 所有元件 , 注意此 功能风险较大 , 慎用 ; (14) 显示元件 此项功能为勾选 功能 …
[到块标识]: 如果定义了块标识, 可点击此按钮让镜头自动定位到块标识, 块标识的制作方法如下

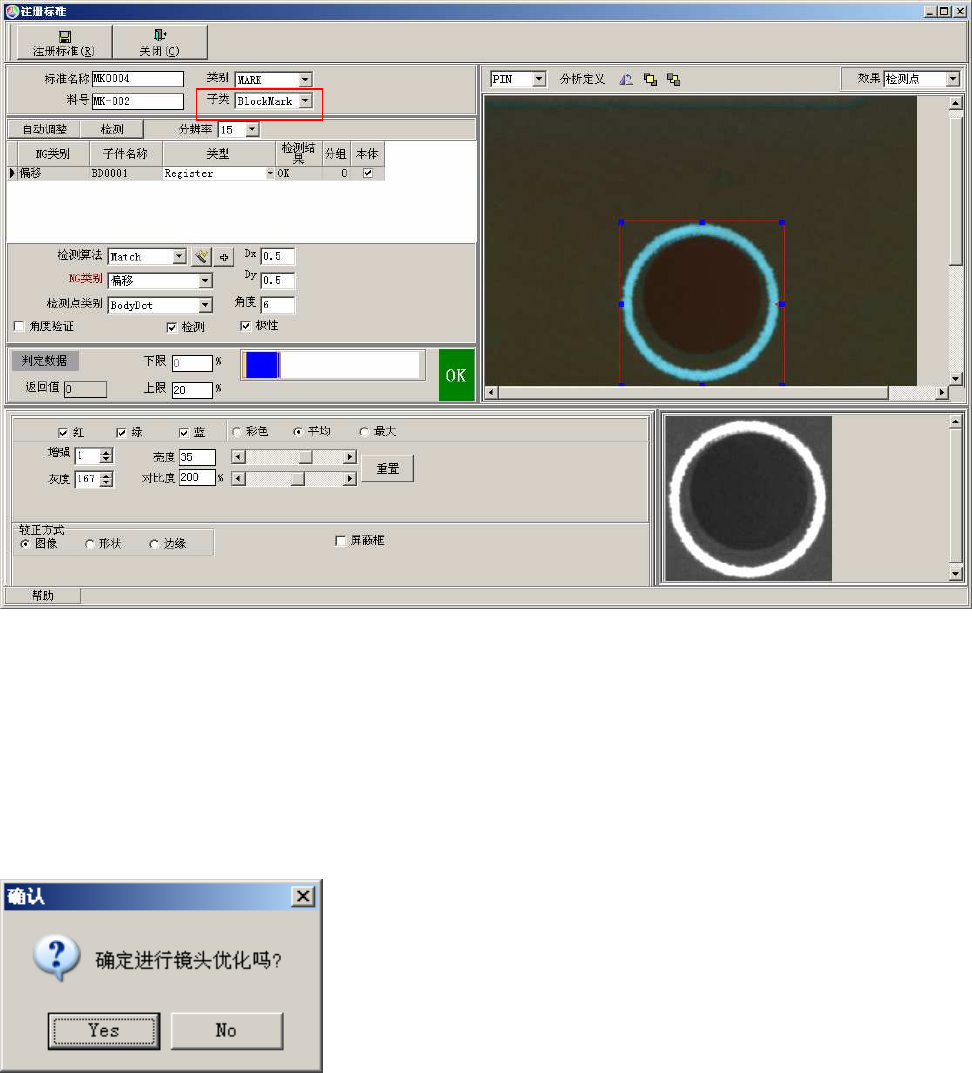

i. 选定一个需要作块标识的位置画 Mark 类型的框, 然后用 Alt+R 进行注册窗口, 将子类设定 BlockMark
ii. 块标识的作用是: 当块标测试通不过时, 该块就被判为 BadMark 块, 从而自动跳过不测;
[删除]: 删除当前块;
[关闭]: 关闭块设置窗口
按 Mark 区域输出 NG, 按块区域输出 NG: 确定输出 NG 的分区方式;
超过百分比判定为坏块: 当本块内的 NG 元件数百分比超过所设定范围时, 该块会被自动跳过;
(11) 镜头优化
为注册好的元件的测试分配镜头与优化路径, 执行的功能有两个, 一是用尽可能少的镜头包含所有的元件,
二是为所有镜头优化一条 XY 平台移动尽可能短的路径;

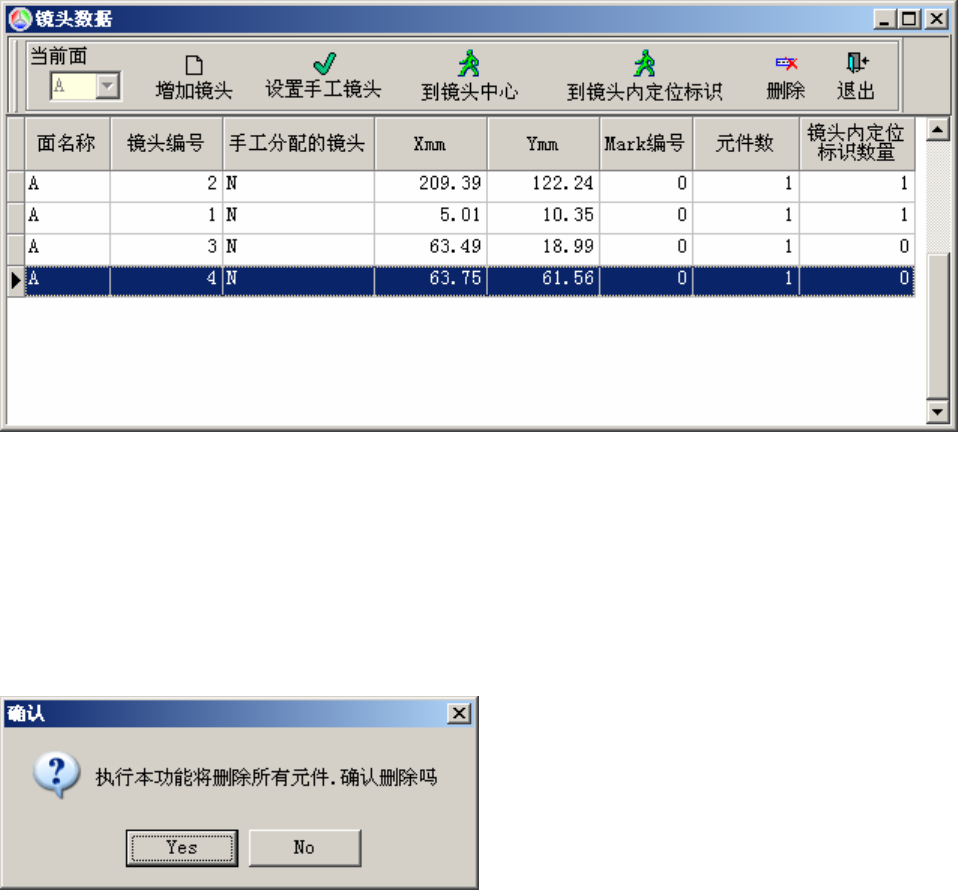

(12) 编辑镜头
增加镜头: 在 FOV 当前位置增加一个镜头;
设置手工镜头: 将当前选定的镜头设为手工镜头(或取消手工镜头);
到镜头中心: 将镜头移动到选定镜头的中心;
到镜头内标识位置: 将镜头移动到选定镜头的标识中心位置;
删除: 删除当前选定的镜头;
(13) 清空元件
清空当前程序内（除 MARK 外）所有元件, 注意此功能风险较大, 慎用;
(14) 显示元件
此项功能为勾选功能, 勾选则表示在 FOV 中显示元件, 否则不显示;
(15) 只显示本体框
勾选此功能, 已做好标准的元件, 只显示本体框, 而不显示搜索框;

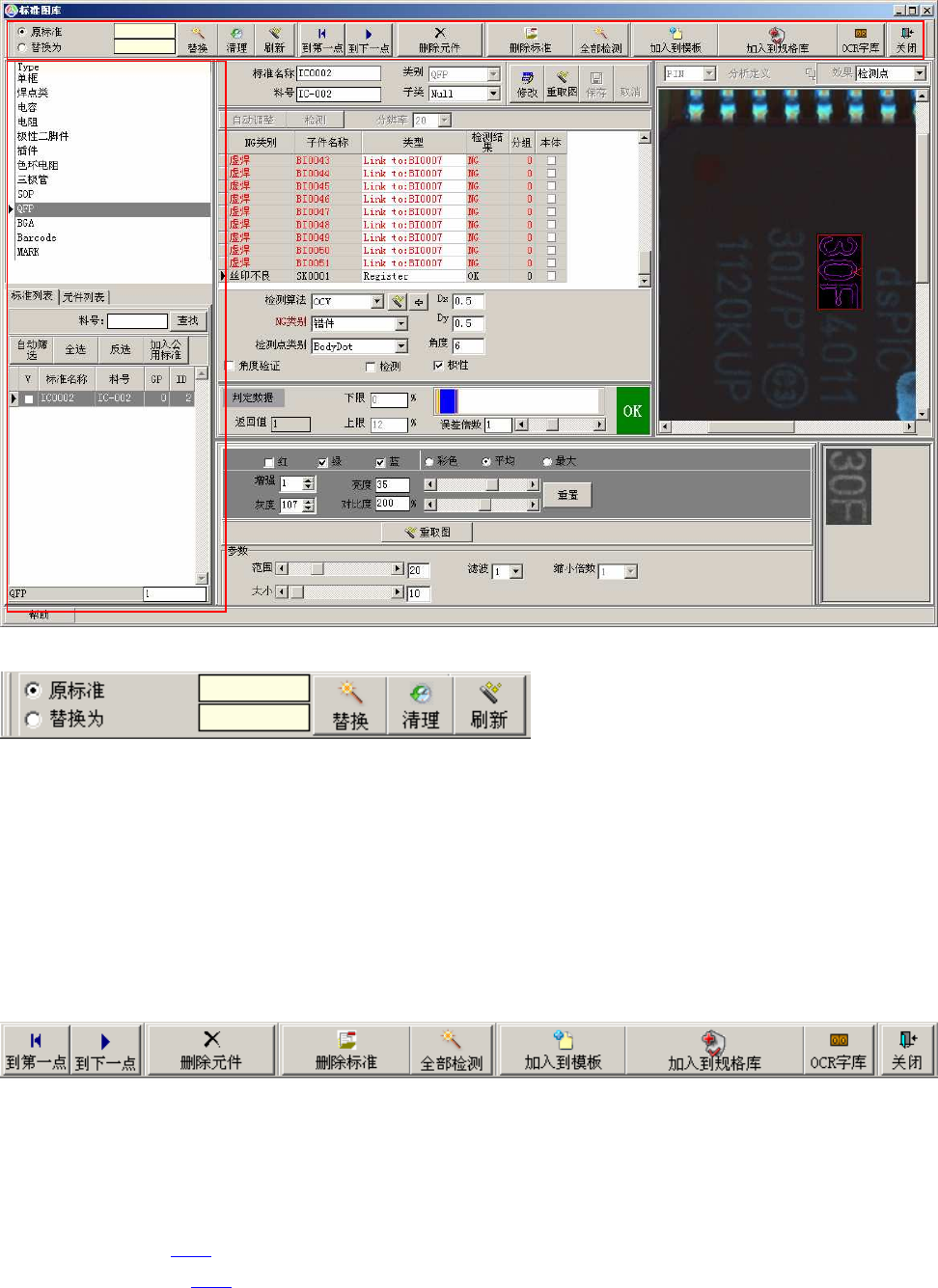

(16) 编辑标准图库
(15.1) 工具条
[替换标准]
需要替换标准时, 先选定原标准, 在标准准列表区双击要被替换的标准, 设定好原标准;
再选定替换为, 在标准准列表区双击要替换的标准, 设定好新标准; 最后点击[替换], 完成标准的替换;
其作用是: 将链接在原标准的元件, 链接到新标准上来.
[清理]
作用是将没有用到的程序标准删除;
[刷新]
重新显示程序标准;
[到第一点] 将镜头移动到当前标准的第一个元件位置;
[到下一点] 将镜头移动到当前标准的下一个元件位置;
[删除元件] 将链接到当前标准的所有元件删除;
[删除标准] 将当前标准删除, 并将链接到当前标准的元件断开链接;
[全部检测] 将所有标准的所有检测点设为检测(BGA 定位框除外);
[加入到模板] 详见 2.4.2
[加入到规格库] 详见 2.4.3
[OCR 字库] 管理 OCR 字库
