起点位置 终点位置
[操作范围]
对缩略图选择框内数据操作: 操作是以选择框作为范围界定(可以是框内也可以是框外);
对当前 Mark 所有数据操作: 操作是以 Mark 块为对象；
对所有数据操作: 操作是以整板数据为对象;
[功能选择] 指要对数据做何种操作;
[偏移和复制时定位选择]
图像定位: 以图像中心为定位点;
中心点定位: 以当前 FOV 中心为定位点;
输入数据: 输入 XY 的偏移量;
[示例]

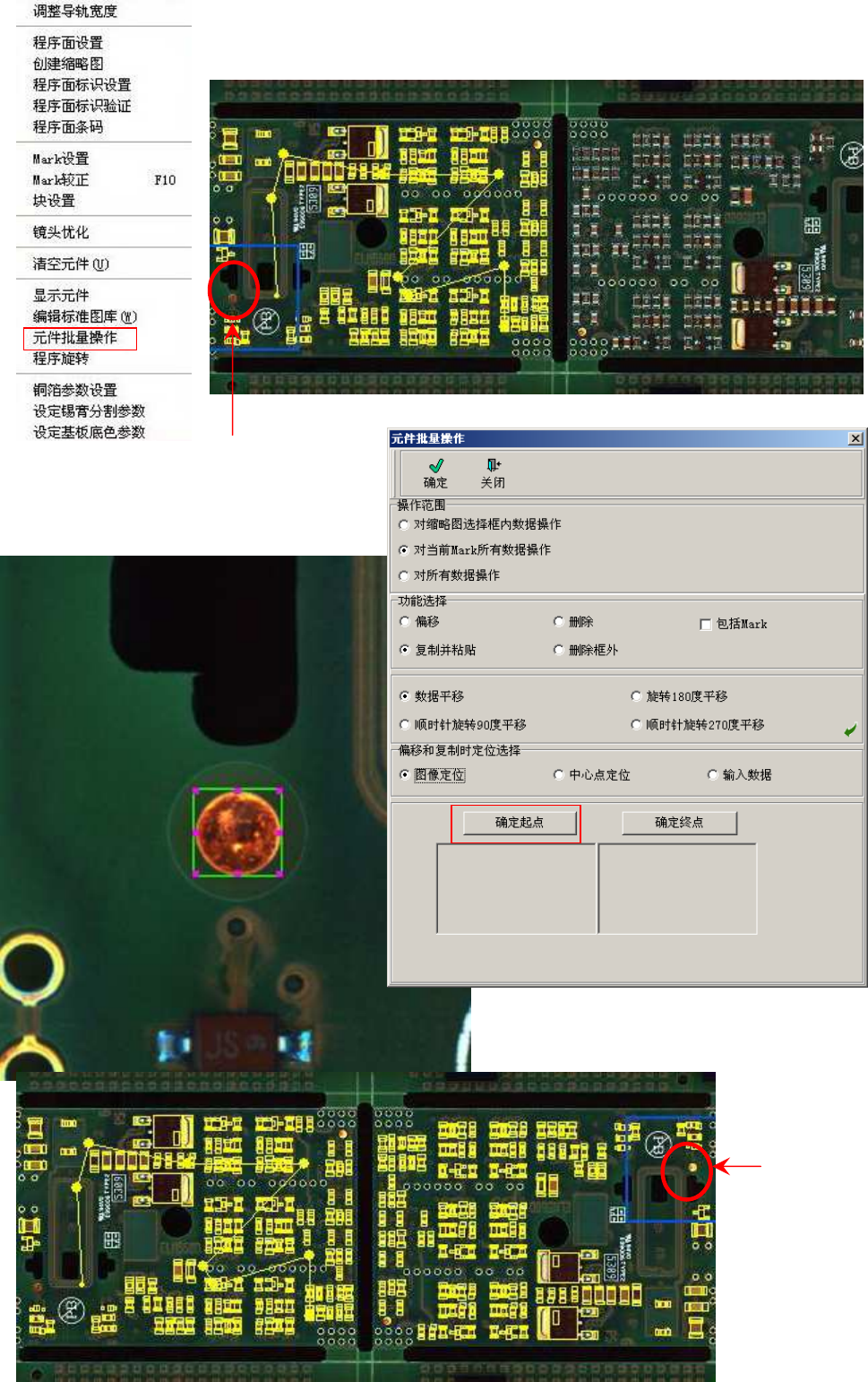

首先制作好一片板的程序，鼠标双击缩略图上的固定点（起点），使镜头移动到固定点处，然后选择
菜单“编辑”栏下的“元件批量操作”弹出操作窗口，同时在编辑区出现个小“选择框”，拖动选择框让“选
择框”框住要定为“起点”的图像，然后把镜头移动到第二块板的同样位置框起同样的图像作为“终点”，
点击确定，然后根据系统提示直接下一步即可。
起点位置
终点位置

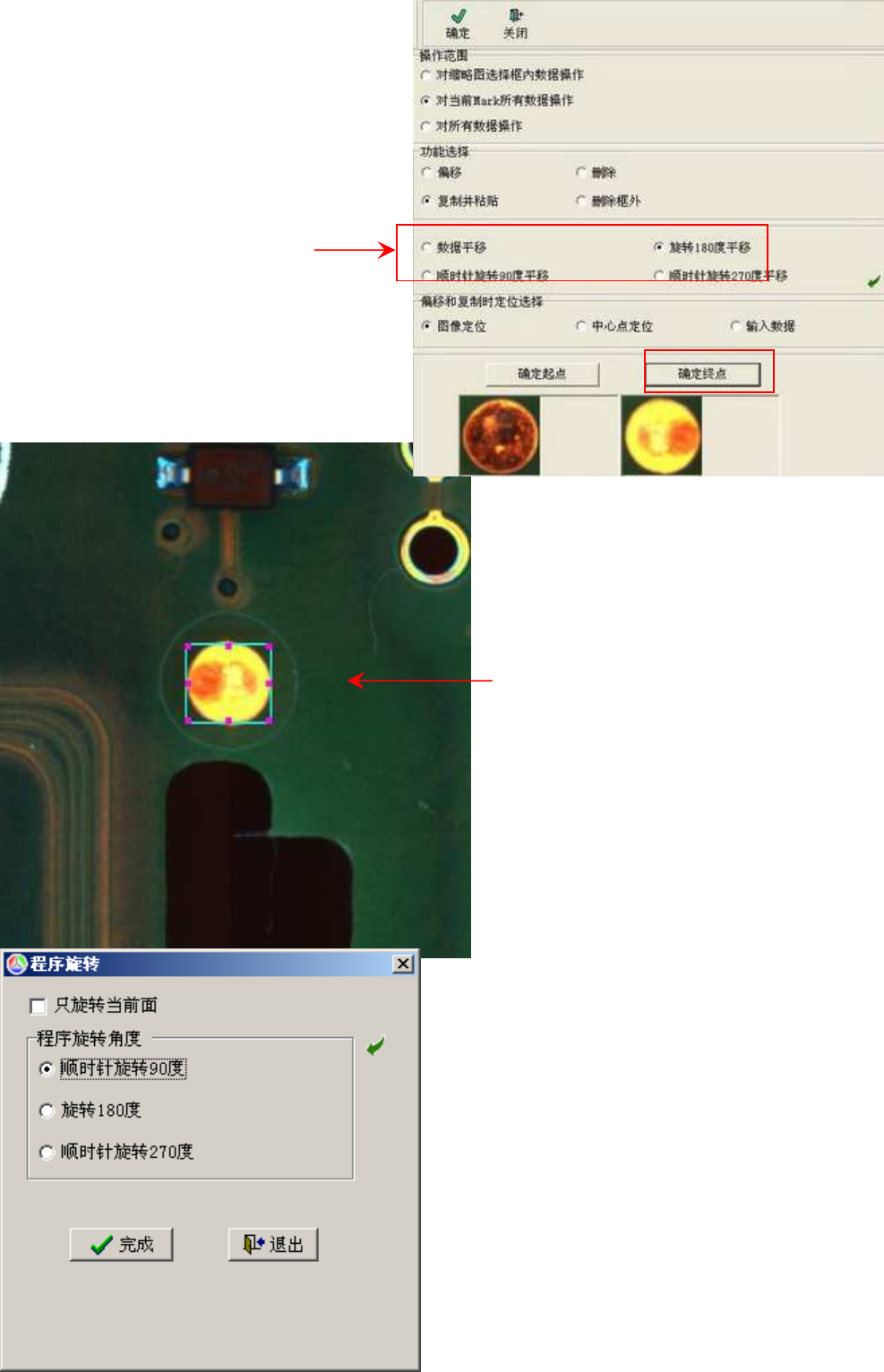

(17) 程序旋转
(19) 全部自动定位
此项需根据实际
情况进行选择
在 编辑 区 拖拉 选 择
框 让选 择 框包 括 终
点图像
