2.5.13 NG 查看
查看查看
查看
2.5.13.1 NG 查看界面介绍
查看界面介绍查看界面介绍
查看界面介绍
NG 查看需要使用中间件。
中间件用来转发数据，收、发数据都需要使用到它。所以机器和维修站以及服务器电脑上都要将其开启。
开启中间件后，在任务栏上会有 2 个小电脑的图标显示：
右键会有打开 NG 查看选项，

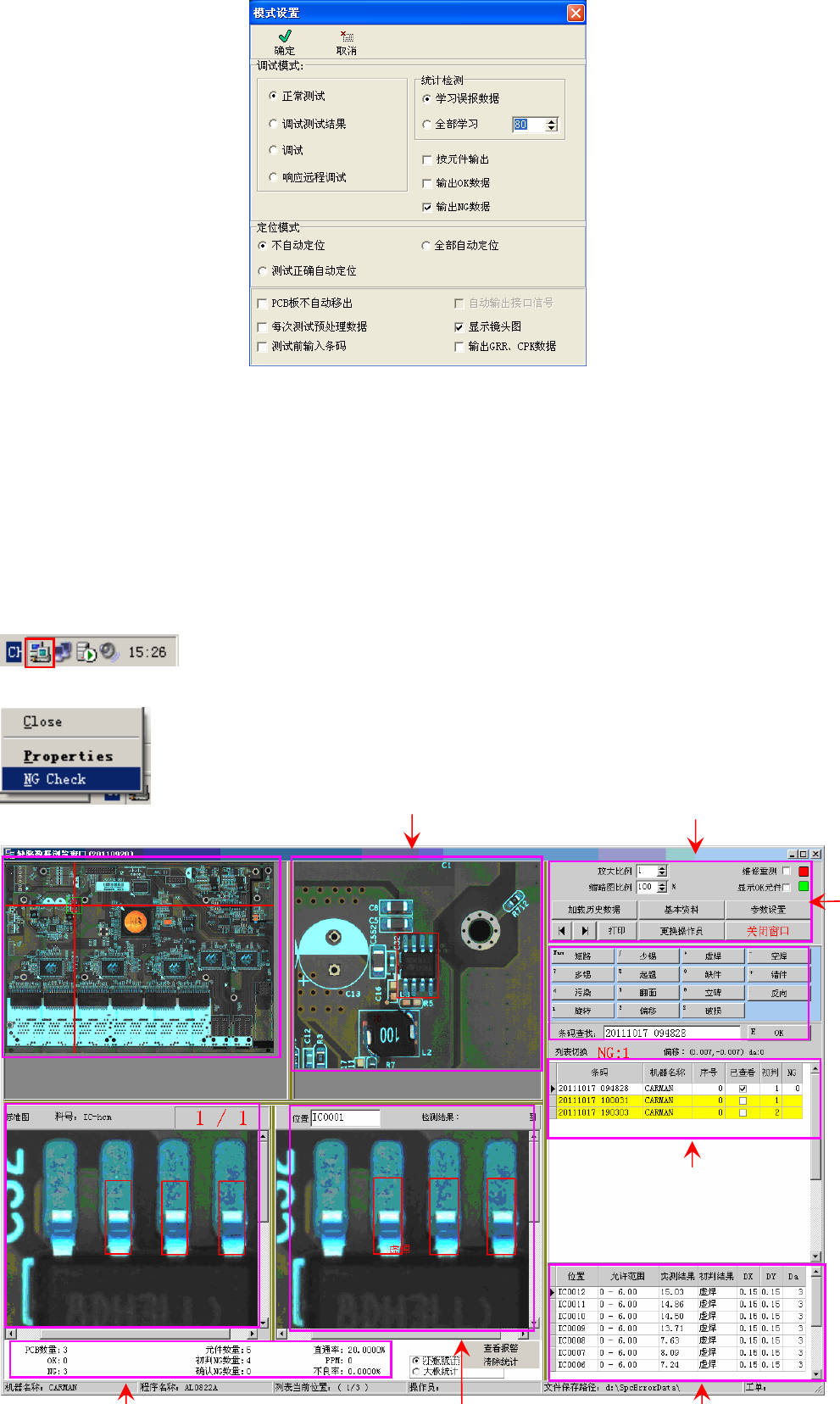

打开之后，界面如下：
A
B
C
E
I
G
A 区域为整块板的缩略图，可以看到 NG 元件在板上的大概位置。
B 区域为 NG 元件的放大图。
C 区域为该元件的标准图像。
D 区域为该元件的待测图像（即现在正在测试的原件图像）。
E 区域为测试后的数据显示，是按板来划分的（使用了块设置则会按照块来显示信息）。
F 区域为每块板上的具体 NG 数据。
G 为 NG 类型确认区，当发现真实 NG 时，可以在此区域点击相应的 NG 来判定真实 NG，也可以使用快捷
键来添加。
H 区域显示的为测试的状态等信息。
I 区域是参数设置和显示设置区域。

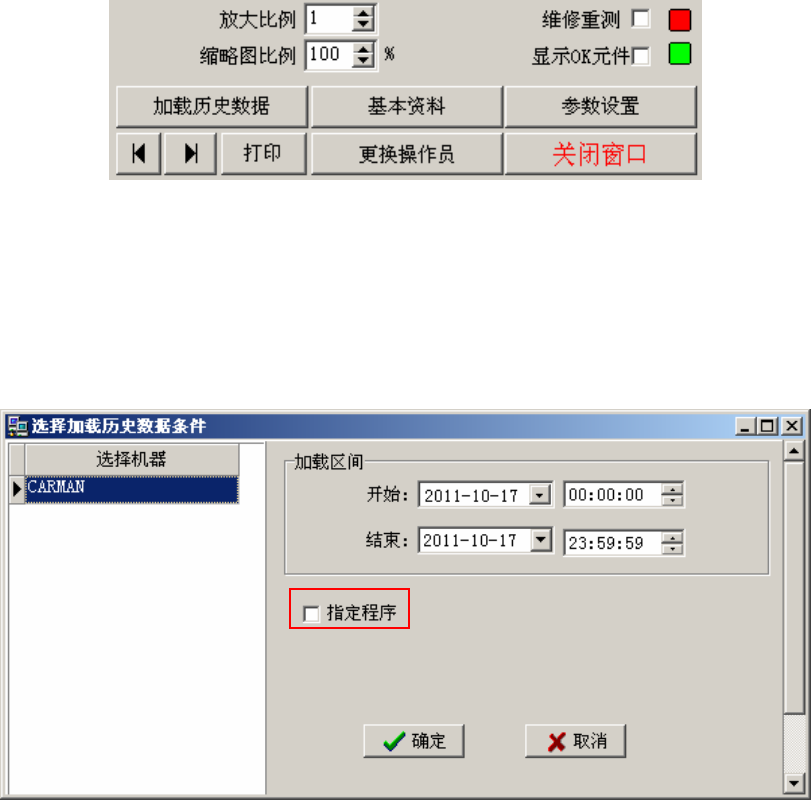

下面来介绍 I 区域里的设置信息。
放大比例可以放大 C、D 区域的原件图，最大可以放到 5 倍。
缩略图比例为 A 区域的缩略图显示比例，调节后可以放大该缩略图。
显示 OK 元件是要输出 OK 数据时，配合 AOI 软件上的 OK 数据调试一起使用的。
加载历史数据可以查看具体时间段内的 NG 数据，勾取指定程序后，可以选择具体程序。

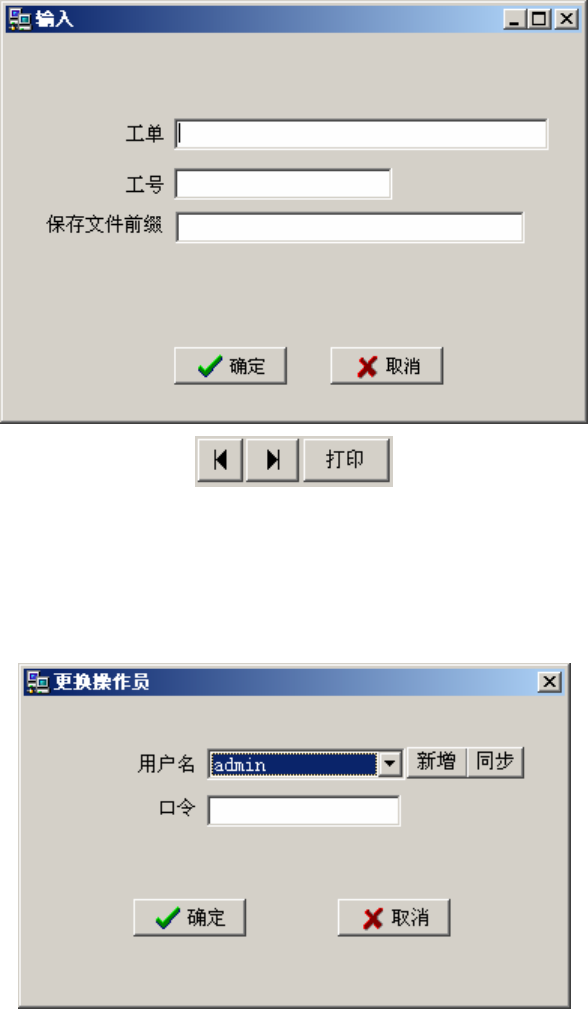

基本资料设置里可以输入工单和工号等，方便在 SPC 统计的时候查询。
注：保存文件前缀为客户特殊需求，当需要和其他软件对接时使用。
到当前 NG 的第一个，到当前 NG 的最后一个；
在人为确认 NG 后，可以使用打印将 NG 数据打印出来。
更换操作员，可以切换管理员和操作员权限。
下面介绍参数设置里的参数：
