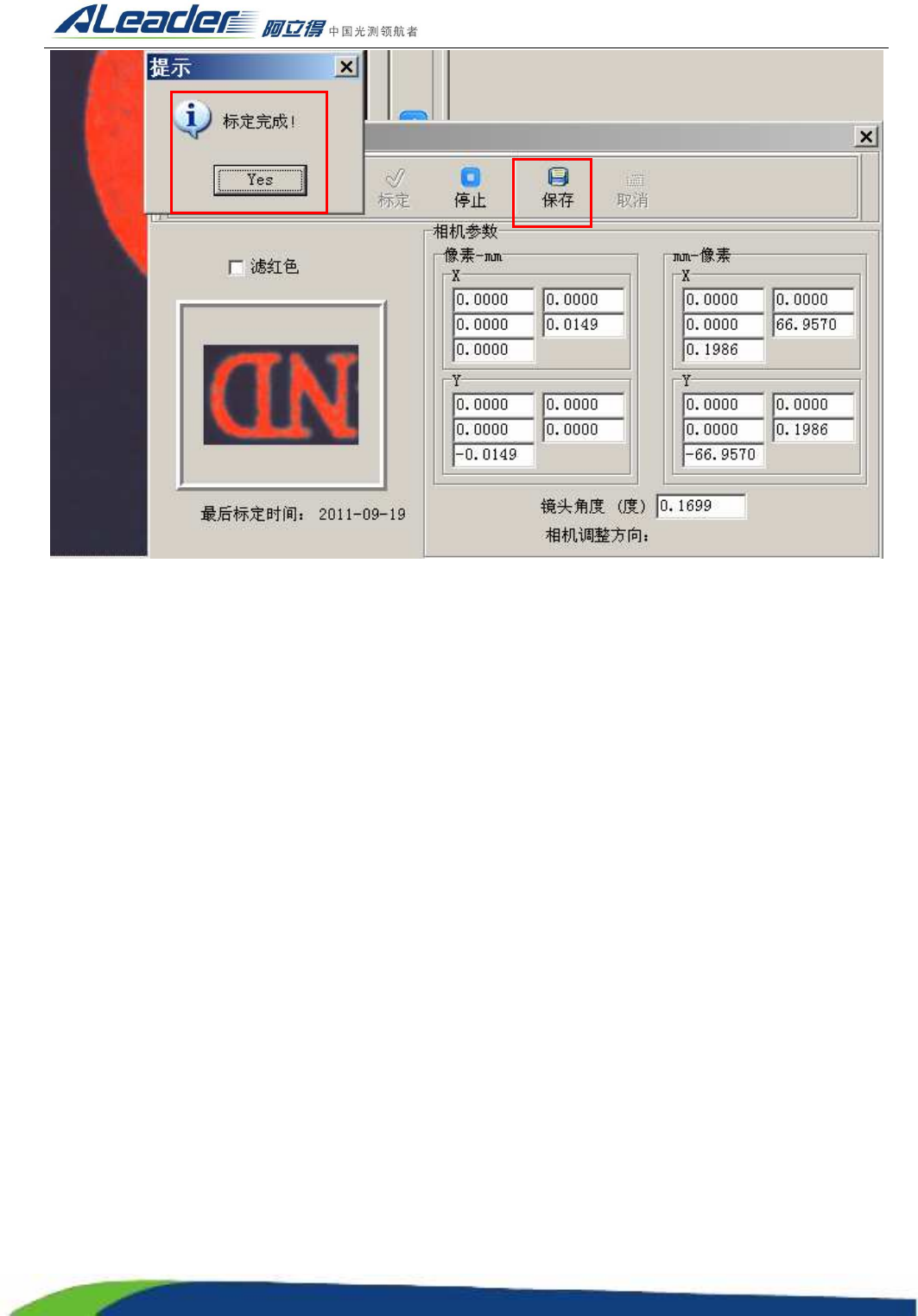

打开，弹出摄像头标定菜单，移动和调整给定的绿色标定框，在 PCB 上取一个 0805 以下的字符或原
件本体；选好后，定义标定图像 标定
通过软件自动运行标定，完成后提示标定完成。 确定后，保存数据。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
251
设置五、软件原点设置：
软件原点是相对于设置机械原点的一个参数，该参数与程序的调用有影响；
为方便操作，建议软件原点作如下设置：
将镜头中心移动到 PCB 的右下角（如图）：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
252
打开系统设置窗口，在软件原点区域选择<当前位置>，确定保存。
设置六、软件限位设置：
操作如下：打开系统设置菜单，鼠标置于软件限位各方向输入栏内，会提示“双击自动设置参数”，
