错件框 错件框的作用是用于检测 焊点是否错件、侧立、立 碑、反白。其注册与调 试见 < 炉后的 基本检测项 > 中 < 错件 > 中 采用 “ Match ” 算法的 “错件” 算法。 缺件框 缺件框的作用是 检测元件 是否发生缺件 。 其注册与调试见 < 炉后的基本 检测 项 > 中 < 缺件 > 中 采用“ L ength ”算法的“缺件”算法 。 提示 提示 提示 提示 ： ： ： …
5.4.5. 极性二脚件
极性二脚件极性二脚件
极性二脚件
极性二脚件，包括具备极性的二脚件、二极管等元件，该类元件也是炉后焊锡的常见的元器件。该类元
件器件具备极性（方向性），有的带有丝印，丝印多为模糊丝印；有的带有极性标志，极性标志多是元件的
某个固定区域。其注册示意图如下：

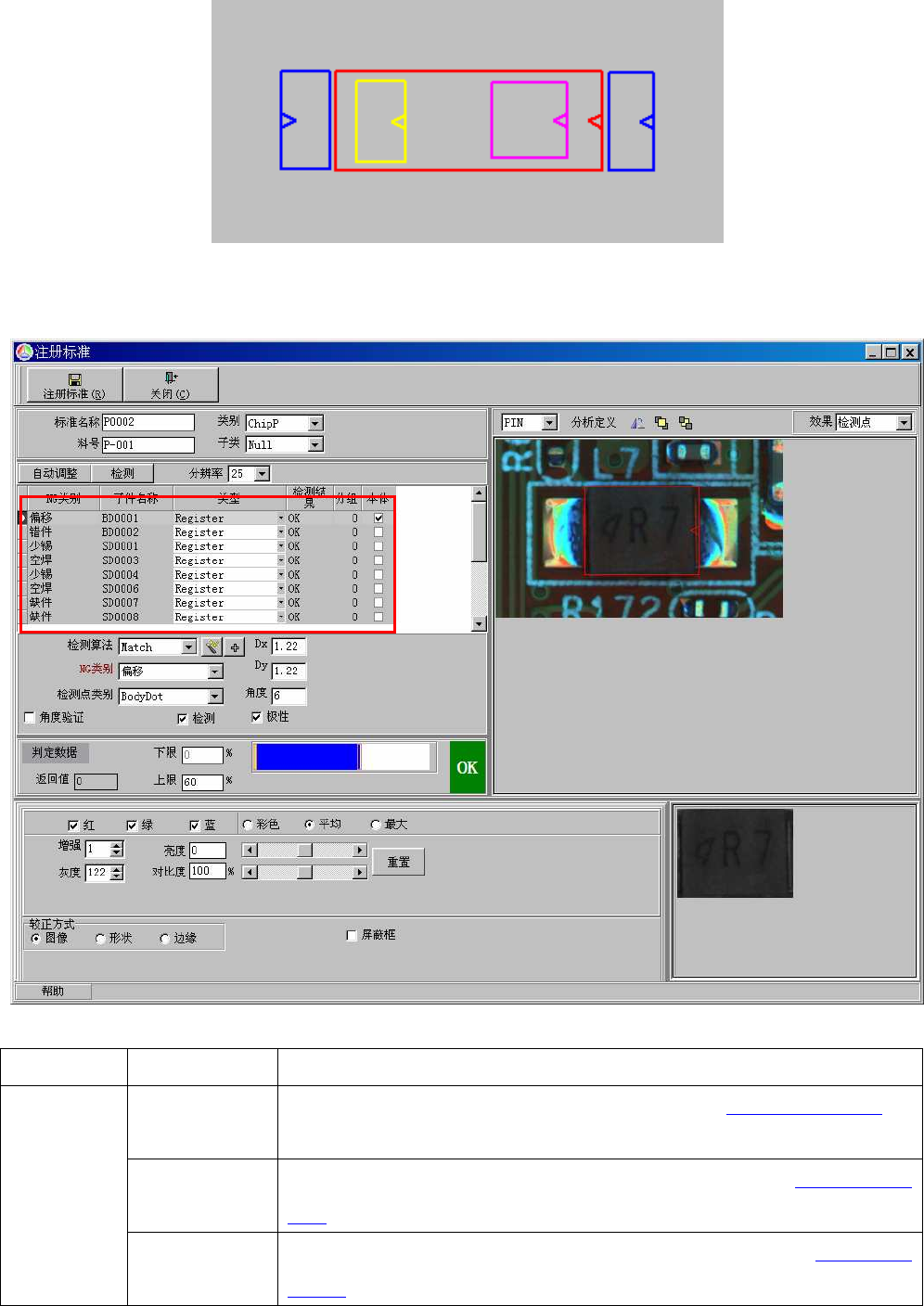

上图中，红色框为主体框，蓝色框为少锡（空焊、缺件）框，紫色框为错件框，黄色框为极性框。其注册窗
体如下：
如上图①中为极性二脚件的所有检测项。其注册与调试如下：
元件类型
元件类型元件类型
元件类型 检测项
检测项检测项
检测项 说明
说明说明
说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<炉后的基本检测项>中
<偏移>中采用“Match”算法的“偏移”算法。
少锡框
少锡框的作用是用于检测焊点的爬锡状况。其注册与调试见<炉后的基本检
测项>中<少锡>中采用“TOC”算法的“少锡”算法。
极性二脚件
空焊框
空焊框的作用是用于检测焊点是否发生空焊。其注册与调试见<炉后的基本
检测项>中<空焊>中采用“TOC”算法的“空焊”算法。
①
①①
①
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调
试见<炉后的基本检测项>中<错件>中采用“Match”算法的“错件”算法。
缺件框
缺件框的作用是检测元件是否发生缺件。其注册与调试见<炉后的基本检测
项>中<缺件>中采用“Length”算法的“缺件”算法。
提示
提示提示
提示：
：：
：当极性二脚件的本体具备丝印时
当极性二脚件的本体具备丝印时当极性二脚件的本体具备丝印时
当极性二脚件的本体具备丝印时，
，，
，极性框与错件框为同一检测框
极性框与错件框为同一检测框极性框与错件框为同一检测框
极性框与错件框为同一检测框。
。。
。
5.4.6. SOP 器件
器件器件
器件
SOP 件，是 IC 类元件之一，是炉后常见的元件之一。该类元件具备方向性、有丝印、N 个 IC 脚、具备
极性标志。其注册示意图如下：
见上图，其中红色框为主体框、白色框为错件框、蓝色框为虚焊框（包括少锡框、空焊框）、绿色框为极性
框和黄色框为短路框。所有检测框都具备极性。短路框：是检测短路框内的焊点框之间是否发生连锡，或者
短路。其注册窗体如下：
如上图①中为 SOP 件的所有检测项。其注册与调试如下：
①
①①
①
元件类型
元件类型元件类型
元件类型
检测项
检测项检测项
检测项 说明
说明说明
说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<炉后的基本检测项>中<
偏移>中采用“Match”算法的“偏移”算法。
虚焊框
虚焊框的作用是用于检测焊点的好坏状况。其注册与调试见<炉后的基本检
测项>中<虚焊>中的“虚焊”算法。
短路框
短路框的作用是用于检测 IC 引脚之间是否发生短路。其注册与调试见<炉后
的基本检测项>中<短路>中的“短路”算法。
SOP
错件（缺件）框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调试
见<炉后的基本检测项>中<错件>中的“错件”算法。
5.4.7. QFP 器件
器件器件
器件
QFP 的元件与调试与 SOP 的注册与调试一致，请参考<炉后程序制作>中“SOP”的注册与调试。
