2.1.1 调整设备水平
调整设备水平调整设备水平
调整设备水平
设备移动到生产线上指定地方后，将地脚放下，利用水平尺（工具）放置于顶板平台，以此来调整水平；减
少机台振动。正确调整水平，可令设备运行更顺畅，噪声更小，使用寿命更长。
调整机器水平步骤如下：
1. 另机器四只地脚悬空，将设备移动到目的地。
2. 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
3. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
4. 将剩下悬空的地脚旋下并稍微多拧一下，将四个地脚的固定螺母锁紧。
注意：三个地脚下地来调整水平会更为快捷，有效。
2.1.2 设备电源接通与接地
设备电源接通与接地设备电源接通与接地
设备电源接通与接地
电源电压要求是 220V 交流电，通常不能使用和 SMT 炉子相连的电源，因为炉子的电压会随温度经常变
化，建议使用独立电源！设备上使用了开关电源，所以会产生感应电压约在 10-50V。而当我们设备外壳完好
接地的情况下，才能正常使用。否则可能会在机器外壳上没有油漆的地方，有“被电”的感觉。所以我们设
备是必须完好的接地至关重要。
设备接地方法：打开 AOI 前下门，在信号板后有一条黄绿色地线，将此地线与车间设备公共地线连接。
2.1.3 连接前后站接驳台方法
连接前后站接驳台方法连接前后站接驳台方法
连接前后站接驳台方法
700
I/O
8p9p10p
25p
30p
31p
32p
33p
29p
28p
5p
132142143144
K3K4K5
K4
K5
K3
(Q3.2)(Q0.7)(Q2.0)
U5
(I1.5)
NG
OK
PLC
1
2
+24V
700
(
)
+24V
1
2
+24V
(NG
)
5
6
7
8
(OK
)
+24V
(
ok
NG
)
(
)
+24V
(
)
1. AOI 设备上一站连接接驳台
将 2 芯接头固定到设备接口上，另外一端 2 芯线连接到前接驳台（要板信号）
2. AOI 设备下一站连接接驳台
将 6 芯接头固定到 AOI 设备接口上，另外一端 6 芯线连接到后接驳台
1 号线与 2 号线连接到下站接驳台要板信号
3 号线与 4 号线连接到下站接驳台输出 NG 信号
7 号线与 8 号线连接到下站接驳台输出 OK 信号

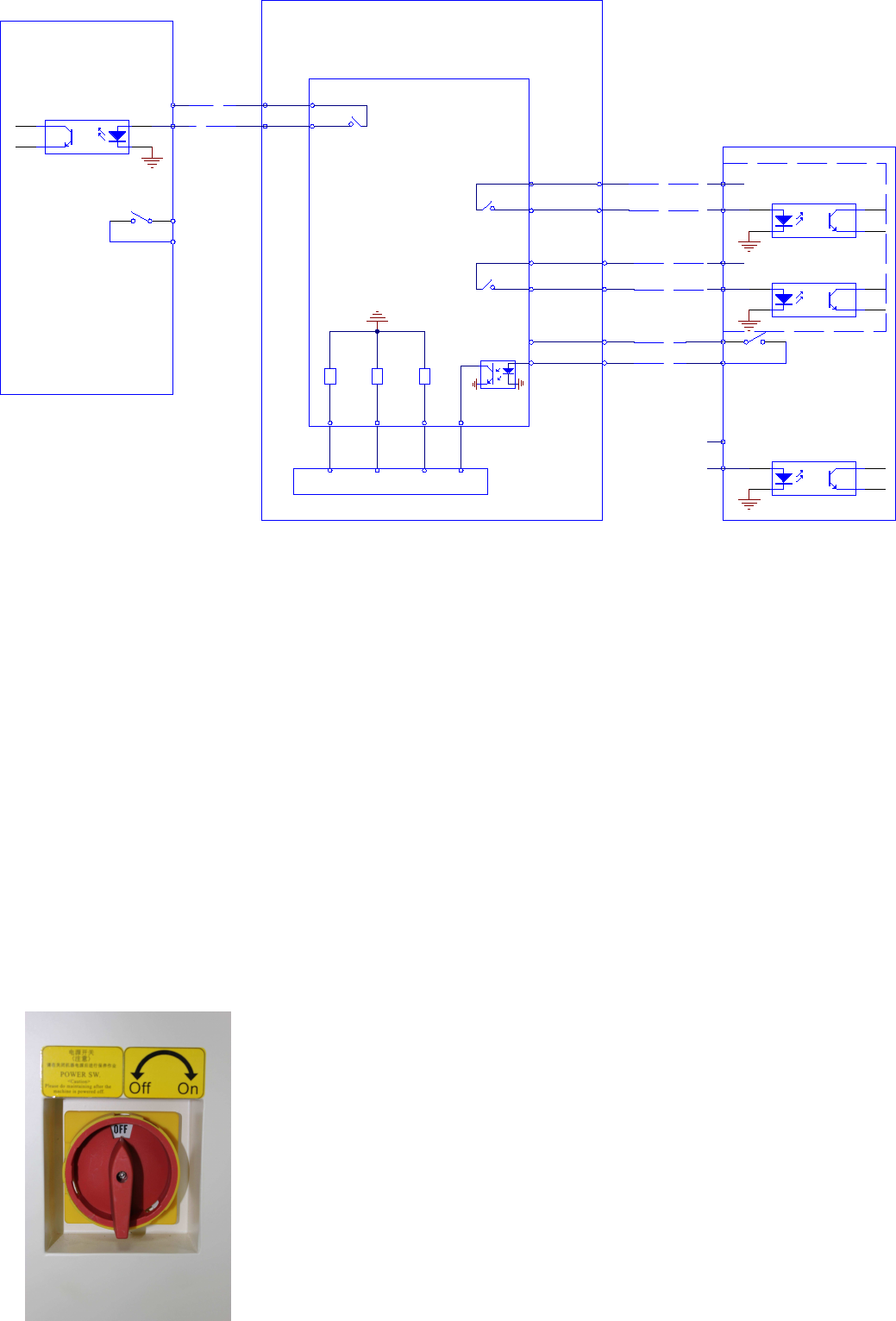

SMEMA 传送原理如图 1 示：A：当前一站有板时，700 设备的前接驳台接口 1 和 2 脚的“要板信号”与
前一站的“等待要板信号”接上时，700 设备上需要板时,会使 I/O 板上继电器 K4 动作,前接驳台接口 1 和 2
脚闭合，上一站收到“要板信号” 板开始从上一站传送到 700 设备上。B：当 700 设备出料口有板时，700
设备的后接驳台接口的 1 和 2 脚与下一站的“要板信号接”上时，700 设备若收到下一站的“要板信号时”
板开始从 700 设备上传送到后工作台上，若没有收到“下一站的要板信号”板会在出料口一直等待，此时,700
机也不会向上一站要板。C：当 700 设备有 NG 信号时，700 设备上 I/O 板的继电器 K5 动作,使后接驳台接口
的 5 和 6 脚闭合。D：当 700 设备有 OK 信号时，700 设备上 I/O 板的继电器 K3 动作，使后接驳台接口的 7
和 8 脚闭合。
二．各开关按键功能
1. 电源开关
设备电源总开关：顺时针旋转 90 度为接通电源，逆时针旋转 90 度关闭电源。
注意：打开电源开关时请确认电源插头已连接 220V 电源，关闭电源时确认
电脑已经关机。
