(6) 程序面标识验证如果程序有做面标识 , 可以通过此功能进行验证 ; (7) Mark 块设置程序数据程序中的标准图片备份原始离线编程图, 内容见下图程序缩略图程序中的标准图片程序数据备份

此功能用于离线编程, 将选定目录中的离线编程图调入内存;

(2) 离线调试

详见第九章

(3) 程序面设置

详见 2.5.4

(4) 创建缩略图

详见 2.5.5

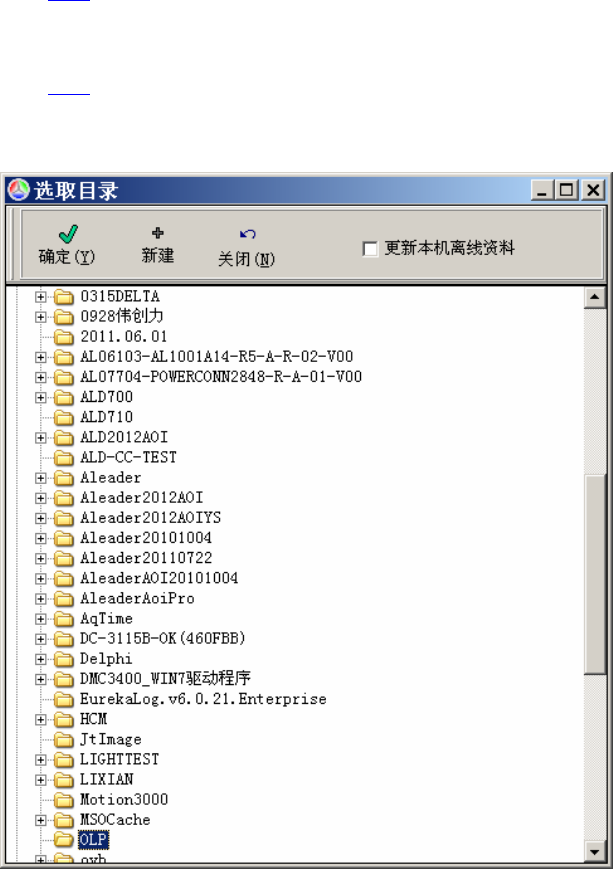

(5) 制作离线编程图

作用有两个:

i. 制作外部离线编程图, 通过选取目录, 将制作好的离线编图保存到该目录中;

ii. 当勾选[更新本机离线资料]时, 将会替换当前程序自带的离线编程图像, 程序自带离线编程图是指:

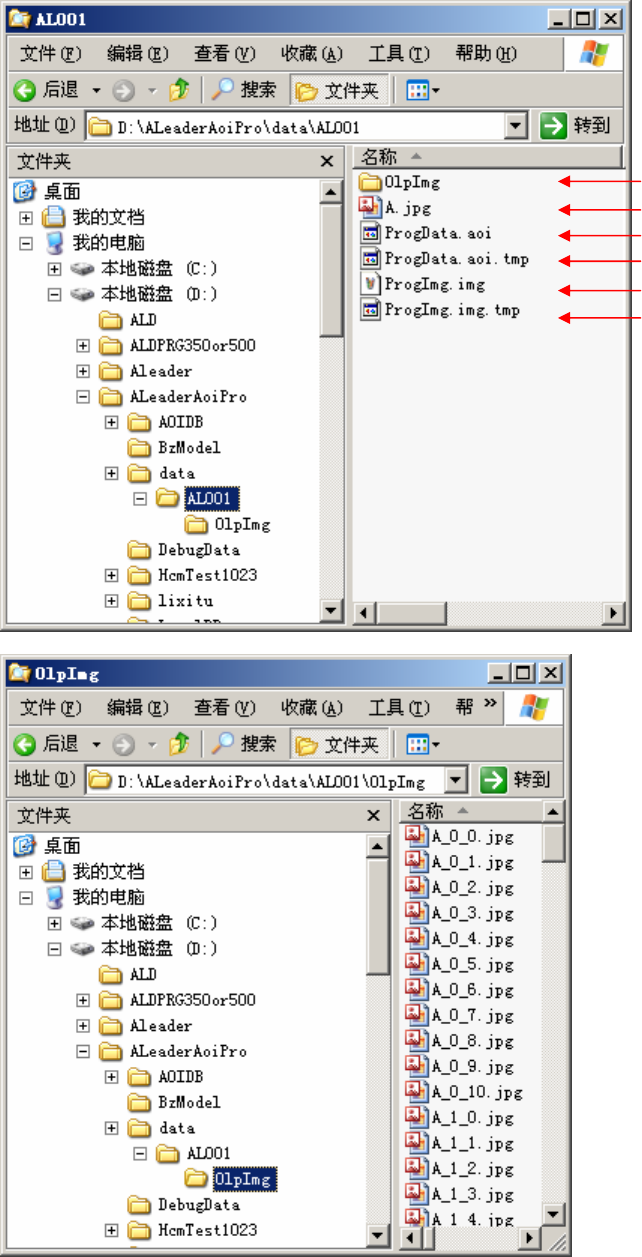

SP5 程序与以前版本的程序有一个很大的不同在于, 每个程序都带有一个原始的离线编程图, 即使机器

中没有 PCB 板, 也可以进行编程与调试, 提供方便的操作, 程序目录结构如下:

(6) 程序面标识验证

如果程序有做面标识, 可以通过此功能进行验证;

(7) Mark 块设置

程序数据

程序中的标准图片备份

原始离线编程图, 内容见下图

程序缩略图

程序中的标准图片

程序数据备份

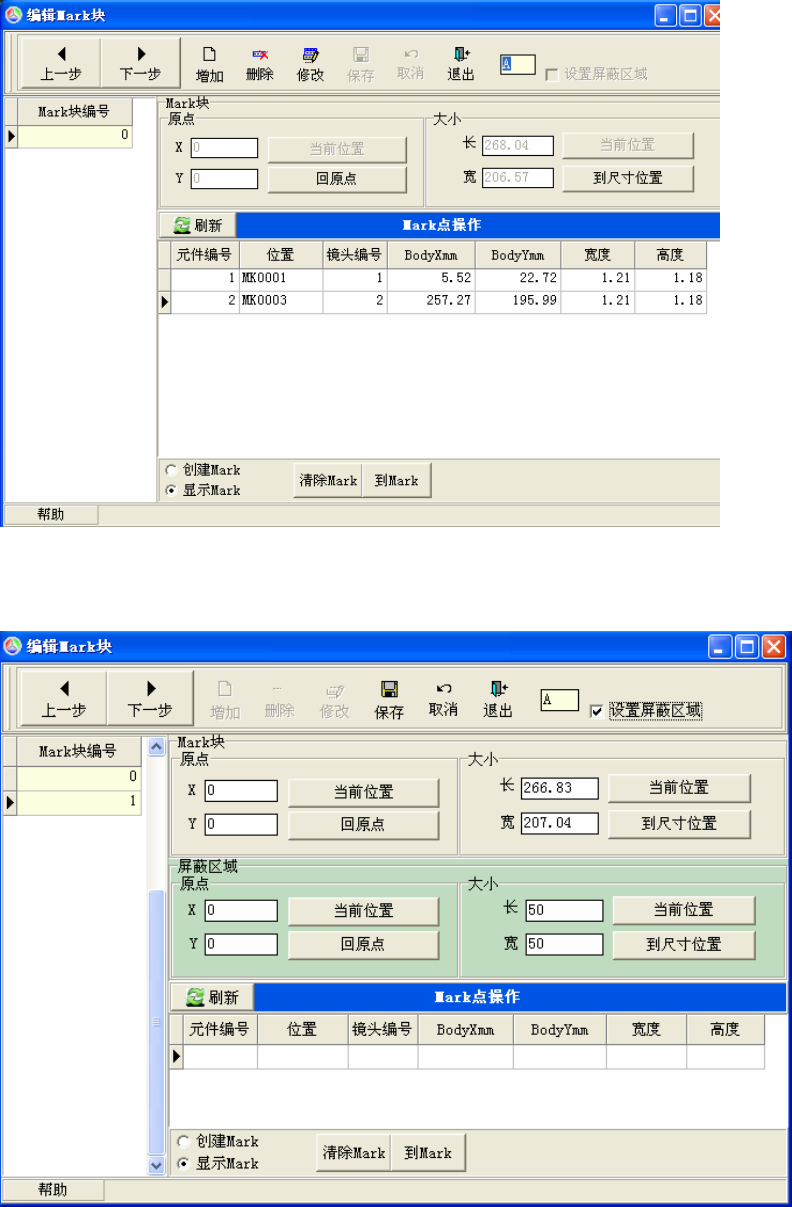

增加: 增加一个 Mark 块, 一个 Mark 块一般包含两个 Mark 点(允许 1-3 个 Mark 点), 通过设定 Mark 原点与

Mark 长宽确定一个 Mark 块的位置与大小, 对于不规则的 Mark 块, 可以通过勾选[设置非 Mark 区域]来剔除

不被包含的区域(如下图);

删除: 删除选定的 Mark 块;

保存: 将当前设定进行保存;

到 Mark: 如下图, 定位到当前 Mark 点位置;
