图 3-7 外防护窗清洁 图 3-8 防尘网清洁
10.2.2 电脑主机防尘网清理
电脑主机防尘网清理电脑主机防尘网清理
电脑主机防尘网清理
① 将机箱前面防尘网抽屉拉开（用手指将 PULL OPEN 字样往外挤，同时往
与抽屉平行方向拉），如图 3-9 所示。
② 拿出防尘网，清理掉掉灰尘，如图 3-10 所示。
③ 防尘网放好原位，关上抽屉。
图 3-9
图 3-10
10.2.3 X-Y-W 轴平台和
轴平台和轴平台和
轴平台和 D 轴升降台清洁润滑
轴升降台清洁润滑轴升降台清洁润滑
轴升降台清洁润滑
ALD700ⅡX-Y-W 轴平台包含 X-Y-W 轴滚珠丝杠、直线导轨。机器滚珠丝杠
分布于 X/Y/W 轴，共四个，如图 3-11/3-12/3-13/3-14 所示。直线导轨共四个，
PULL
OPEN
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
206
如图 3-15/3-16/3-17 所示。

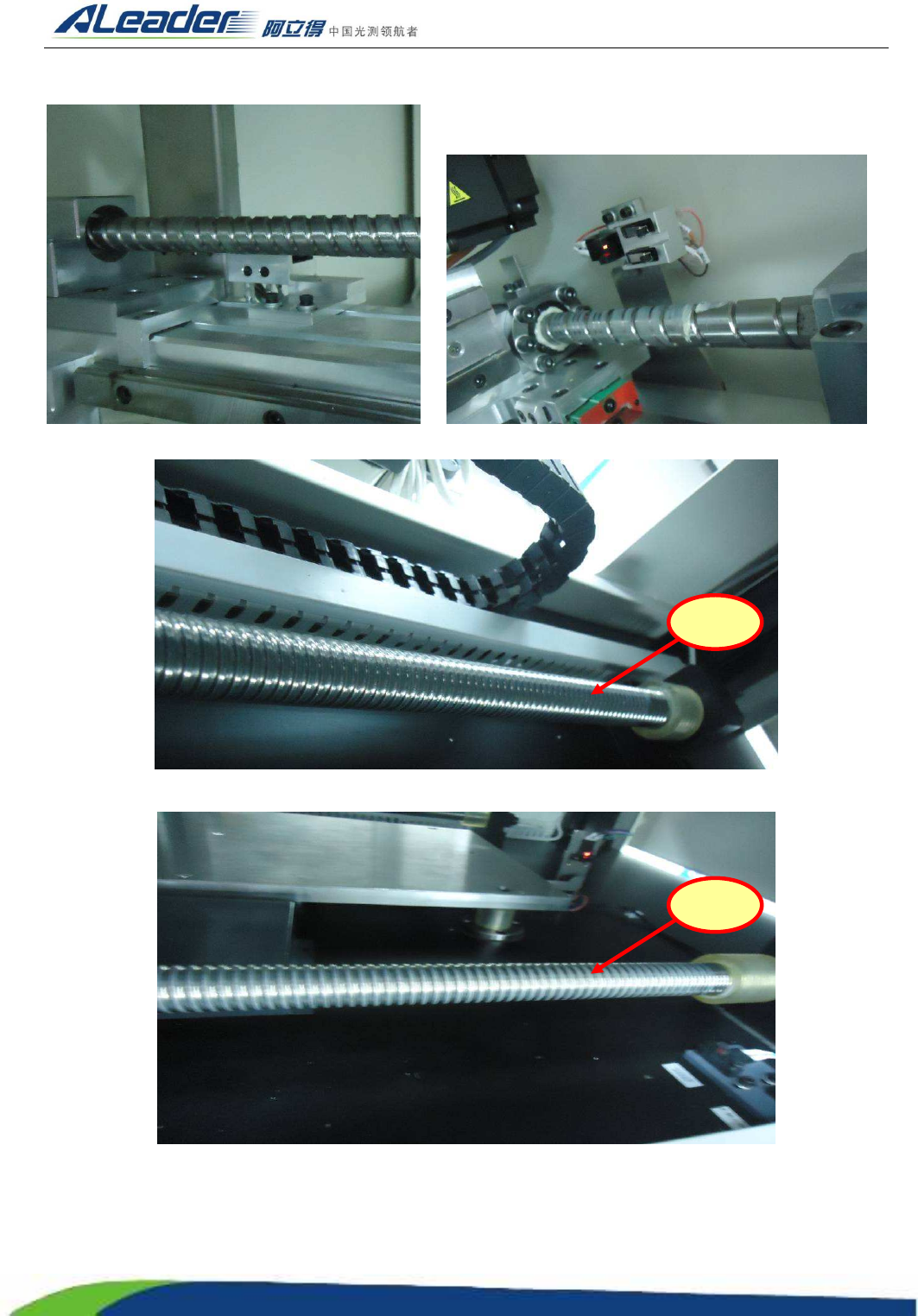

图 3-11 X 轴滚珠丝杠
图 3-12 Y 轴滚珠丝杠
图 3-13 W 轴滚珠丝杠（左）
图 3-14 W 轴滚珠丝杠（右）
丝杠
丝杠
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
207
图 3-15 X 轴直线导轨
图 3-16 Y 轴直线导轨（左）
图 3-17 Y 轴直线导轨（右）
（1） 滚珠丝杠润滑（此工序包含机器所有滚珠丝杠）
保养前，请准备好工具：白色棉手套、OKS 422 油脂（机器附件）、画笔、
白色抹布等。
① 机器关机；
② 带上手套，用干净的白布清除陈油，如图 3-18 所示。
③ 用画笔将 OKS422 油脂均匀加入丝杠中，如图 3-19/3-20 所示。
④ 打开测试软件，将机器各轴导轨运动 4-5 次，使其润滑均匀，图 3-21
所示。
X 轴 直 线
导轨
Y 轴 导
Y 轴 导
