调整方法 : 1) 固定好标准色 卡（随机附件） 。移动平台， 使摄像 机的拍摄范围全 部为亮色 卡图像。 2) 以管理员模式 点击菜单： 〔系统设置〕→〔 光源亮 度检测〕 ，进入亮度 检测窗口，点击 ( 进入调 整模式 ) 3) 点击自动调整 亮度即可 . 调整完成后 , 要 点击确定 才会保存 . 2.4. NG 定义 定义 定义 定义 , 模板 模板 模板 模板 , 公用 库 公用 库 公用 库 公用 库 2.4.1 NG 类型…
2.3.4 光源亮度
光源亮度光源亮度

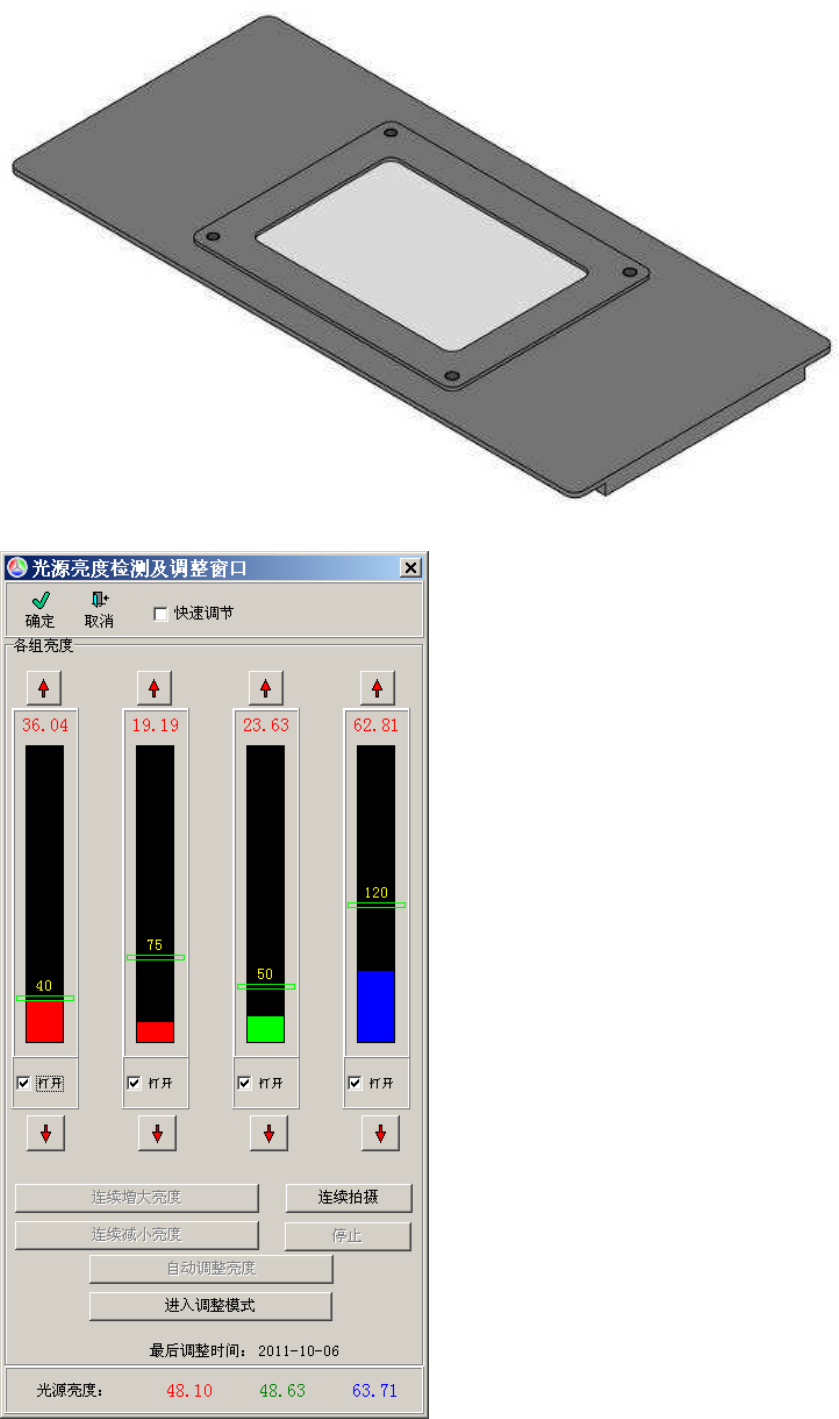

光源亮度检测与调整
检测与调整检测与调整
检测与调整
图2.2 标准色卡
作用: 检测与调整光源亮度
调整方法:
1) 固定好标准色卡（随机附件）。移动平台，使摄像机的拍摄范围全部为亮色卡图像。
2) 以管理员模式点击菜单：〔系统设置〕→〔光源亮度检测〕，进入亮度检测窗口，点击(进入调整模式)
3) 点击自动调整亮度即可.
调整完成后, 要点击确定才会保存.
2.4. NG 定义
定义定义
定义, 模板
模板模板
模板, 公用库
公用库公用库
公用库

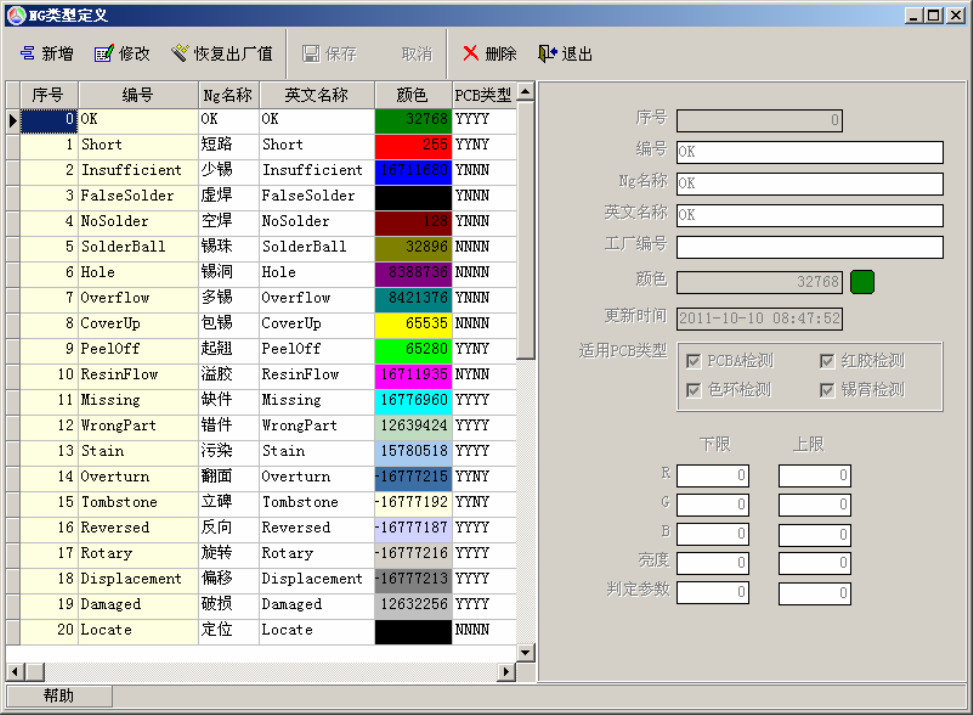

2.4.1 NG 类型定义
类型定义类型定义
类型定义
1. 新增: 可新增 NG 类型;
2. 修改: 可对当前行的 NG 类型在窗口右边进行修改, 改完后要保存才生效;
3. 恢复出厂值: 第一次使用可通过点击恢复出厂值将所有 NG 定义为出厂设定;
4. 保存: 当新增或修改时可通过此按钮保存设定值;
5. 取消: 当新增或修改时可通过此按钮取消设定值;
6. 删除: 可通过此按钮删除自定义的 NG 类型;

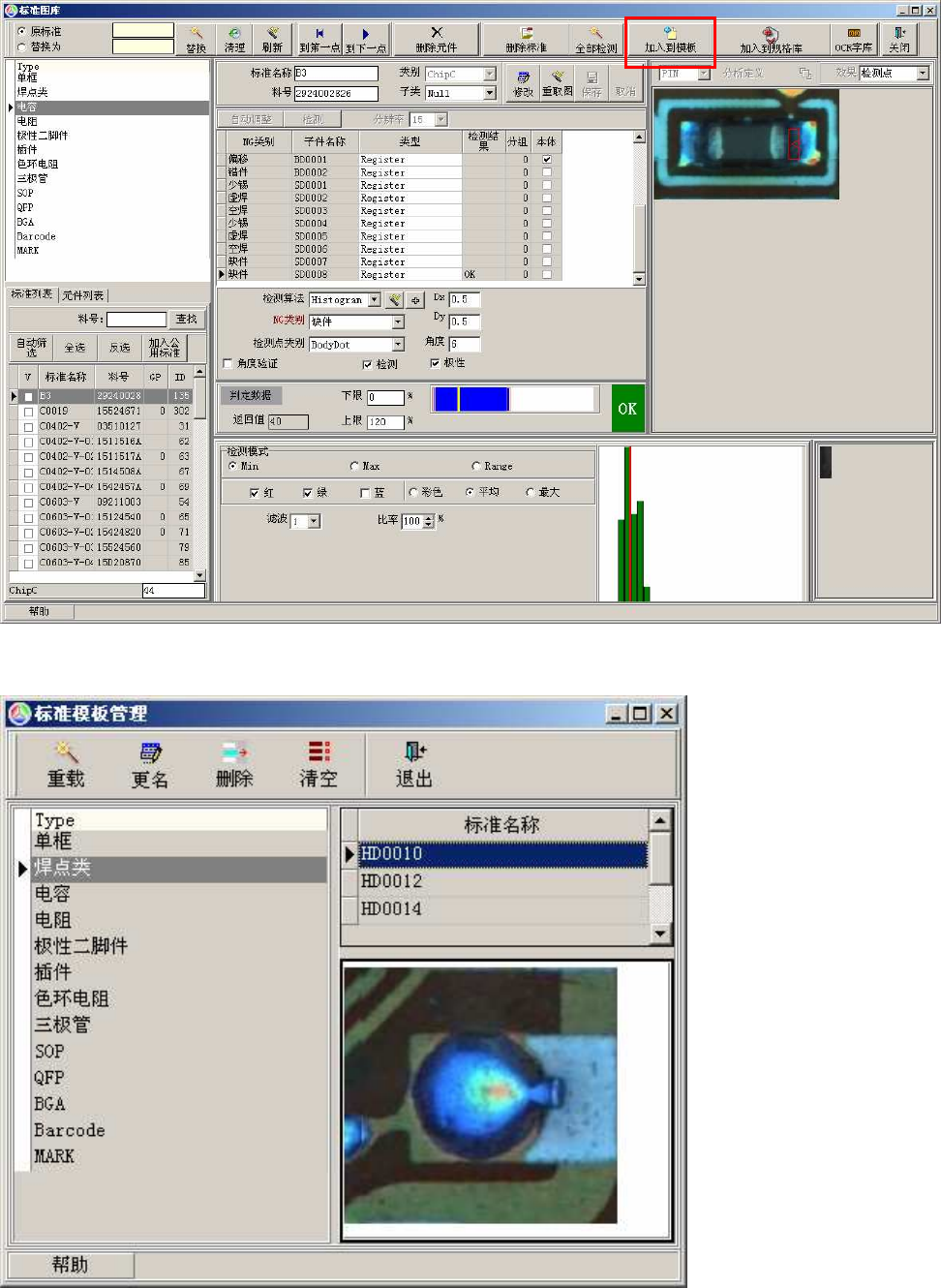

2.4.2 标准模板管理
标准模板管理标准模板管理
标准模板管理
1. 建立模板
打开标准图库 [编辑]->[编辑标准图库], 选中需要加入到标准模板的标准, 点击下图中红色框所示的[加入到
模板]即可;
2. 管理模板 [编辑]->[标准模板管理]
(1) 重载: 重新载入标准模板;
(2) 更名: 对所选中的标准模板进行名称或料号的更改;
(3) 删除: 可删除不需要的模板;
(4) 清空: 将当前类型的模板全部删除(需要超级密码);
