④ 打开机器测试软件，反复使工作台升降 4-5 次。

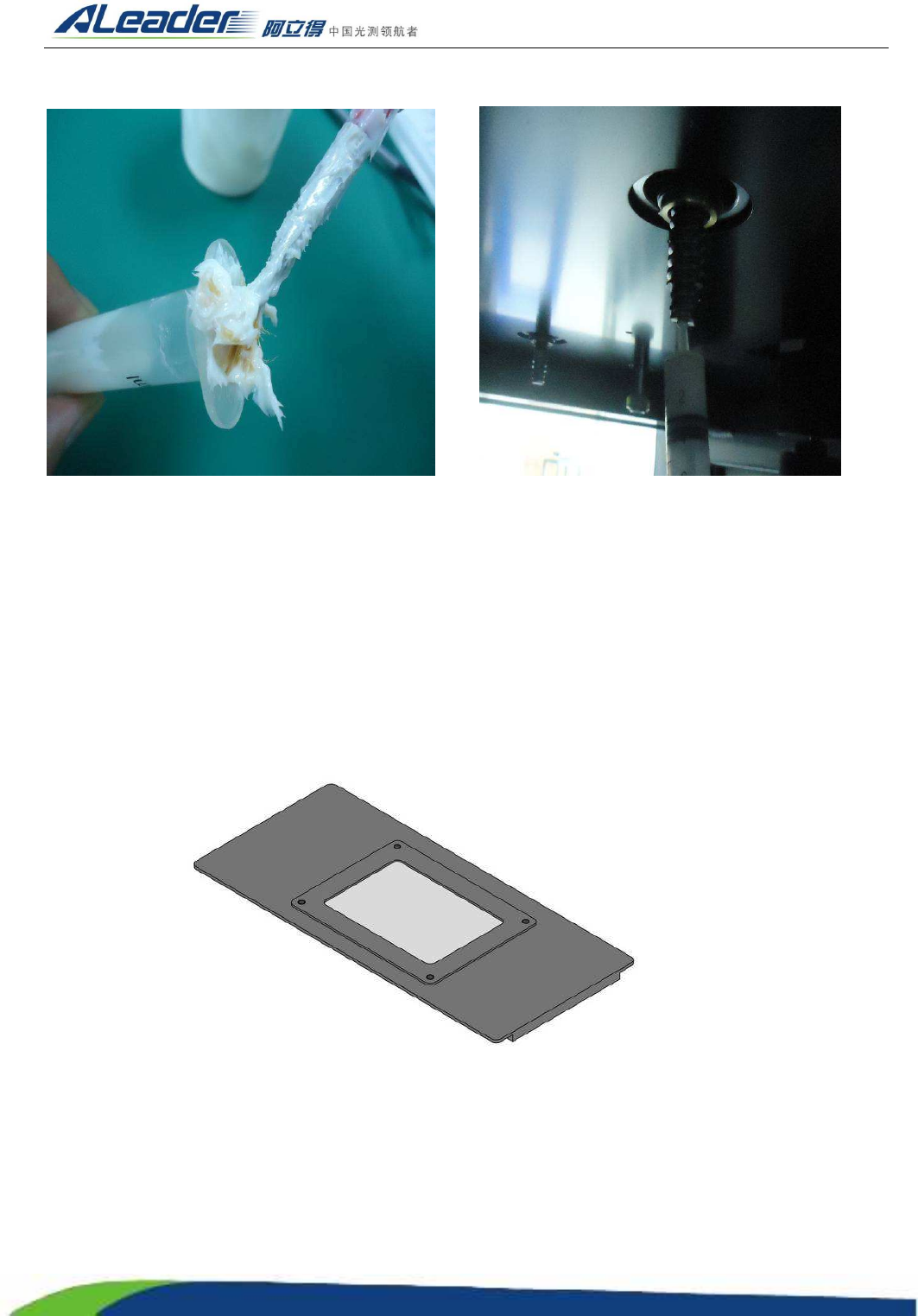

图 3-25 往注射器注入油脂 图 3-26 往螺杆注入油脂
10.2.4 灯光灰度值的校正
灯光灰度值的校正灯光灰度值的校正
灯光灰度值的校正
校正步骤：
① 调整 PCB 夹紧治具，固定好标准色卡（随机附件），如图 3-27 所示。移
动平台，使摄像机的拍摄范围全部为亮色卡图像。
图3-27 标准色卡
② 以管理员模式点击菜单：〔系统设置〕→〔光源亮度检测〕，进入亮度检
测窗口，点击(进入调整模式)，如图3-28所示。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
211

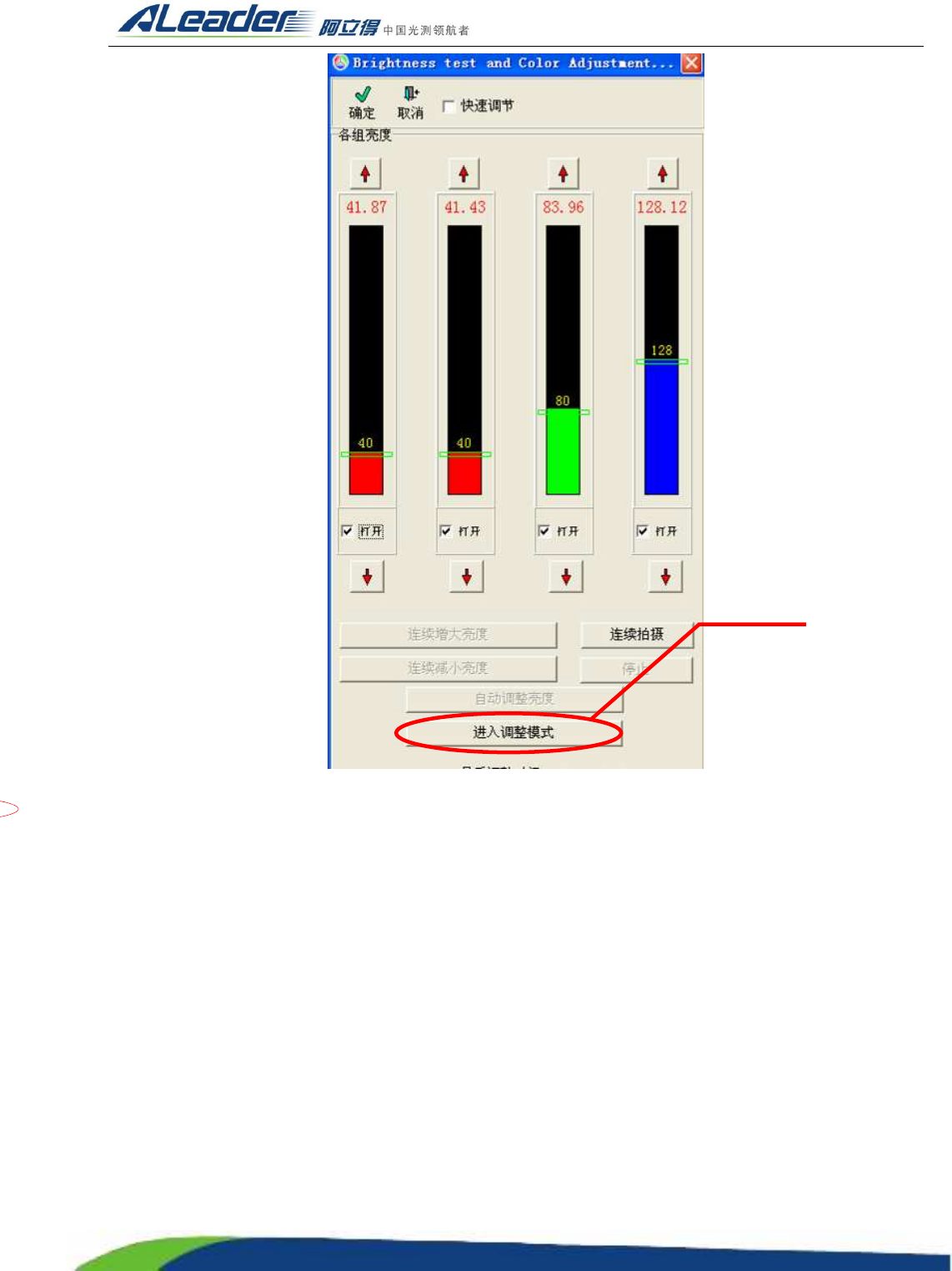

图3-28 光源亮度检测以色彩校正窗口

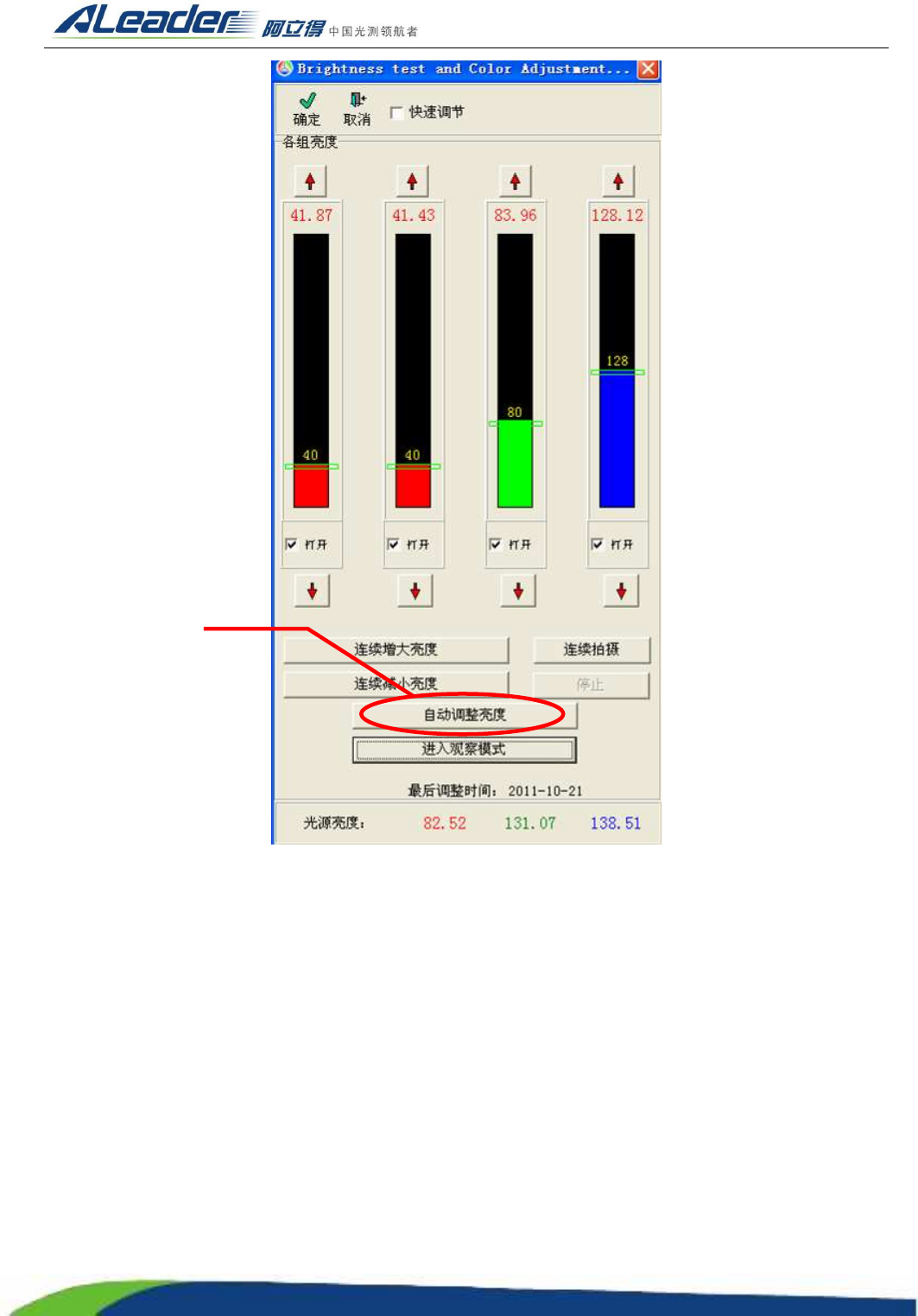

③ 点击自动调整亮度即可，如图3-29所示。如果红、绿、蓝色彩处在设定
的值时，则不需光源亮度检测色彩校正。
点击进入调整
模式
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
212
图 3-29
10.2.5 机台接地检查
机台接地检查机台接地检查
机台接地检查（
（（
（工序包含所有接地端子
工序包含所有接地端子工序包含所有接地端子
工序包含所有接地端子）
））
）
接地检查，即检查机器与车间插排接地极是否良好。机器接地端子如图 3-30
所示。
检查前，请准备工具：数字万用表（带表笔）、白色棉质手套一双。
步骤如下：
① 机器关机。
点击自动调整亮
度 ,系 统 将 自 动
调整到标准值
