4.5.2. 电阻
电阻电阻
电阻

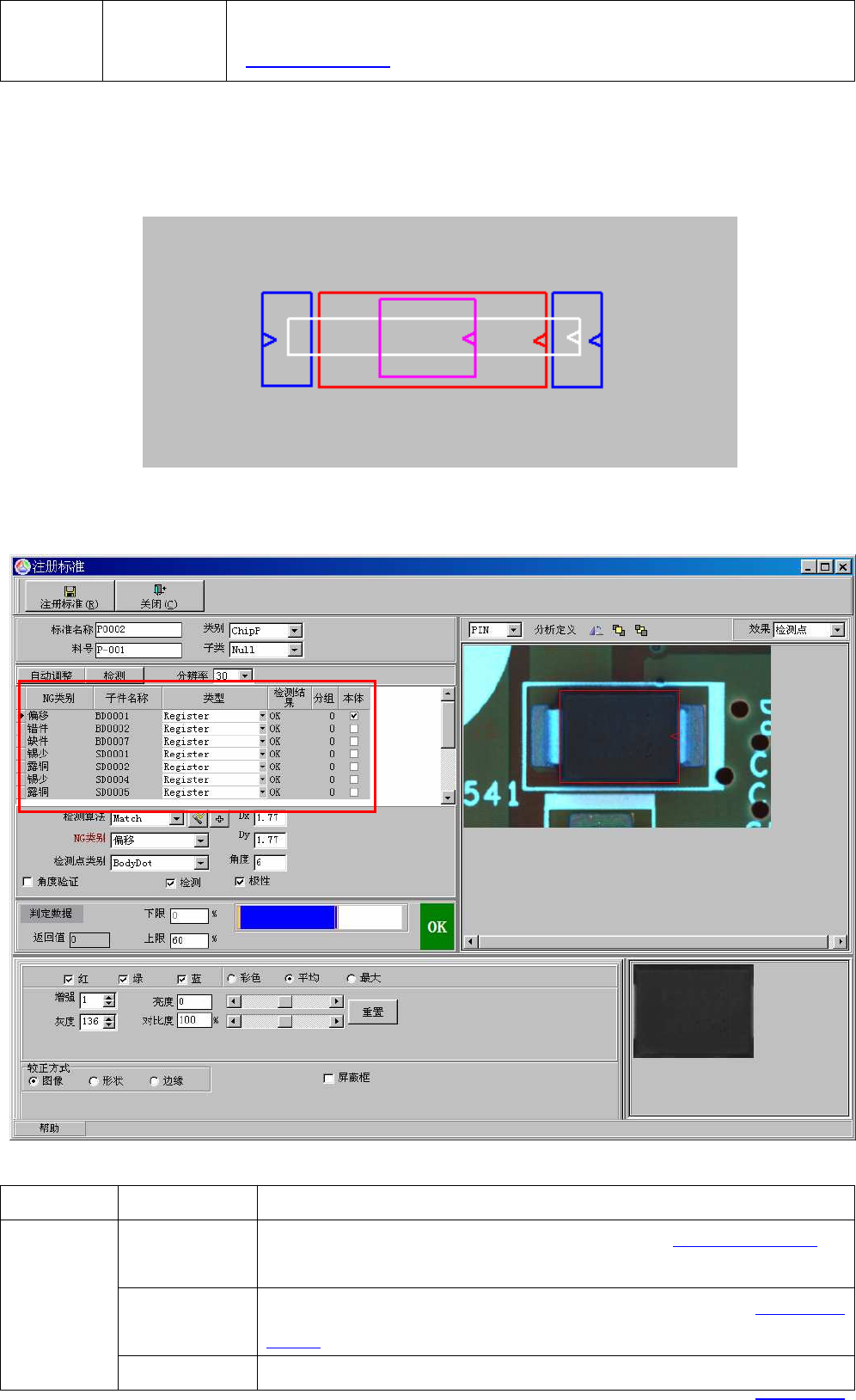

电阻的元件注册，包括本体框、错件（缺件）框、2 个锡少框和 2 个露铜框。其元件注册示意图如下：
见上图，红色框为本体框，黄色框为错件（缺件）框，蓝色框为锡少框（露铜框），锡少框与露铜框、缺件
框的位置基本一致。其注册窗体如下：
上图为电阻的注册窗体，①区域包括所有的电阻检测项，说明如下：
元件类型
元件类型元件类型
元件类型
检测项
检测项检测项
检测项 说明
说明说明
说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<炉后的基本检测项>中<偏
移>中采用“Match”算法的“偏移”算法。
锡少框
锡少框的作用是用于检测焊点是否具备锡膏。其注册与调试见<炉后的基本检
测项>中“锡少”算法。
电容
露铜框
露铜框的作用是用于检测焊点是否发生露铜。其注册与调试见<
炉后的基本检
测项>中 “露铜”算法。
①
①①
①
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调试见
<炉后的基本检测项>中<错件>中采用“OCV”算法的“错件”算法。
4.5.3. 极性二脚件
极性二脚件极性二脚件
极性二脚件
极性二脚件的元件注册包括本体框、错件框、缺件框、2 个锡少框和 2 个露铜框。其元件示意图如下：
上图为极性二脚件的示意图，红色框为主体框、褐色框为错件框、白色框为缺件框、蓝色框为锡少框（露铜
框）。其注册窗体窗体如下：
上图为极性二脚件的注册窗体，①区域包括所有的极性二脚件检测项，说明如下：
元件类型
元件类型元件类型
元件类型 检测项
检测项检测项
检测项 说明
说明说明
说明
本体框
本体框的作用是用于定位、偏移。其注册与调试见<
炉后的基本检测项>中
<偏移>中采用“Match”算法的“偏移”算法。
锡少框
锡少框的作用是用于检测焊点是否具备锡膏。其注册与调试见<炉前的基本
检测项>中“锡少”算法。
极性二脚件
露铜框 露铜框的作用是用于检测焊点是否发生露铜。其注册与调试见<炉前的基本
①
①①
①
检测项>中 “露铜”算法。
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调
试见<炉后的基本检测项>中<错件>中采用“Match”算法的“错件”算法。
缺件框
缺件框的作用是检测元件是否发生缺件。其注册与调试见<炉前的基本检测
项>中<缺件>中采用“Length”算法的“缺件”算法。
4.5.4. SOP 器件
器件器件
器件

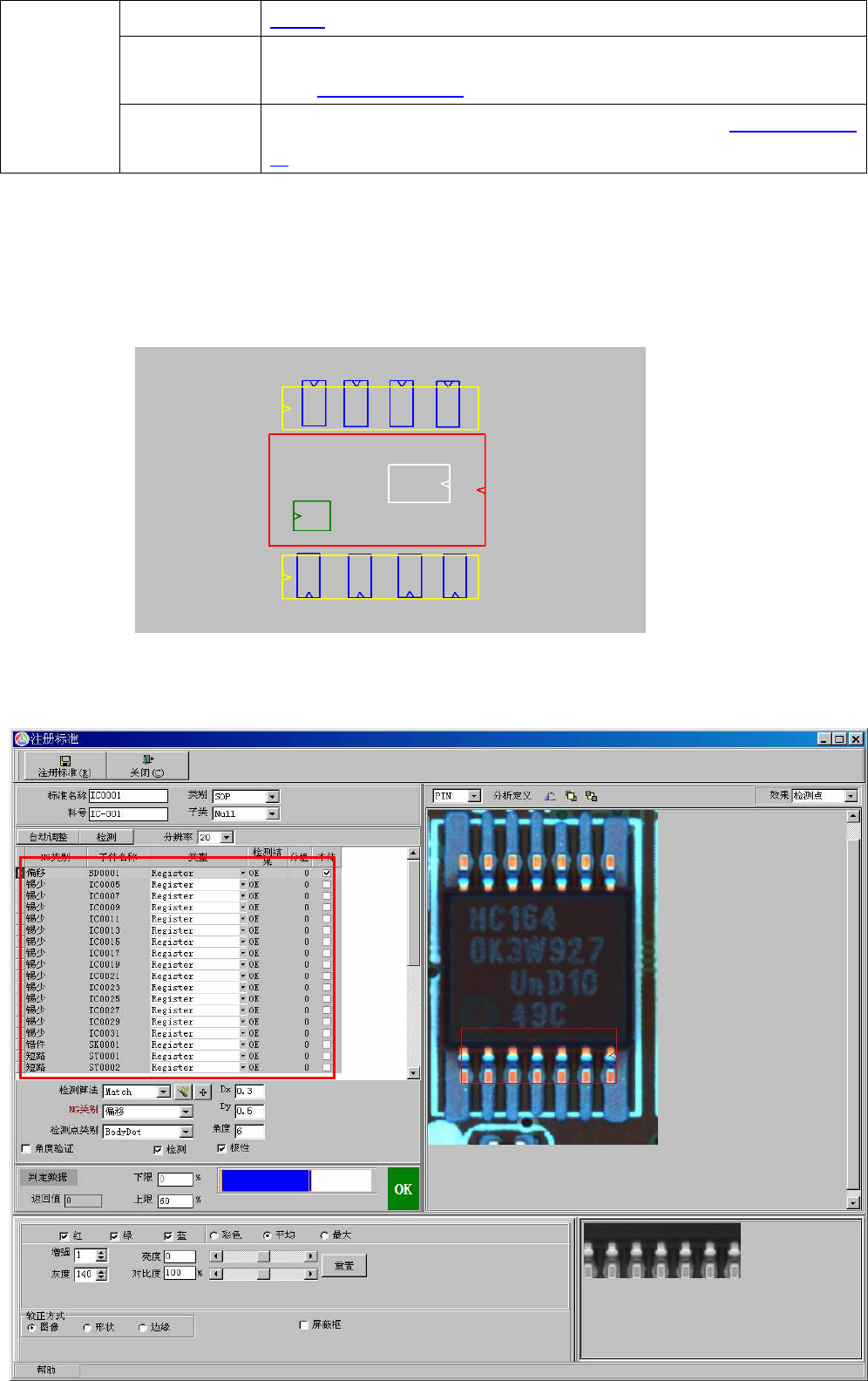

SOP 件的注册包括主体框、错件框、极性框、N 个虚焊框和 2 个短路框，其中错件框和极性框为同一检
测框。其注册示意图如下：
见上图，其中红色框为主体框、白色框为错件框、蓝色框为虚焊框、绿色框为极性框和黄色框为短路框。所
有检测框都具备极性。短路框：是检测短路框内的焊点框之间是否发生连锡，或者短路。其注册窗体如下：
