ALeaderAOI-Ver 4.0.pdf - 第237页
地址： 东莞市东城区牛山金鸡岭 兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86 -0769-22629107 Http:www .aoichina.com TEL:4001-189-123 F AX:0769-23102060 Page: 237 PLC 故障： 当 PLC 有故障时，会 提示 Error 。 PLCF ixed ： T rue 为已夹板， F alse 为没夹板。 传感器状态 红灯 表示…
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
236
输入信号
开始测试，暂停：标识机器上这 2 个按钮的状态，被按下时显示 Down，弹起时是 Up。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
237
PLC 故障：当 PLC 有故障时，会提示 Error。
PLCFixed：True 为已夹板，False 为没夹板。
传感器状态
红灯 表示该传感器已感应到。
绿灯 表示该传感器无阻碍。
输出信号
OUT3 OUT4 OUT8
SMEMA 传送，手动取板，循环演示，基板载入，基板移出，锁定 D 轴，夹板，放板，传送带正转，传送
带反转，传送带停止是用来查看机器轨道运行状态和夹板是否正常的。
报警灯与蜂鸣器是用来查看机器报警功能的。
扫描枪测试（暂不加入）
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
238
第
第第
第十
十十
十一
一一
一章
章章
章. 软件安装
软件安装软件安装
软件安装
设备 AOI700 设备软件安装操作步骤如下：
11.1 将软件光盘放入光驱
将软件光盘放入光驱将软件光盘放入光驱
将软件光盘放入光驱，
，，
，读取到光盘数据会自动弹出
读取到光盘数据会自动弹出读取到光盘数据会自动弹出
读取到光盘数据会自动弹出：
：：
：

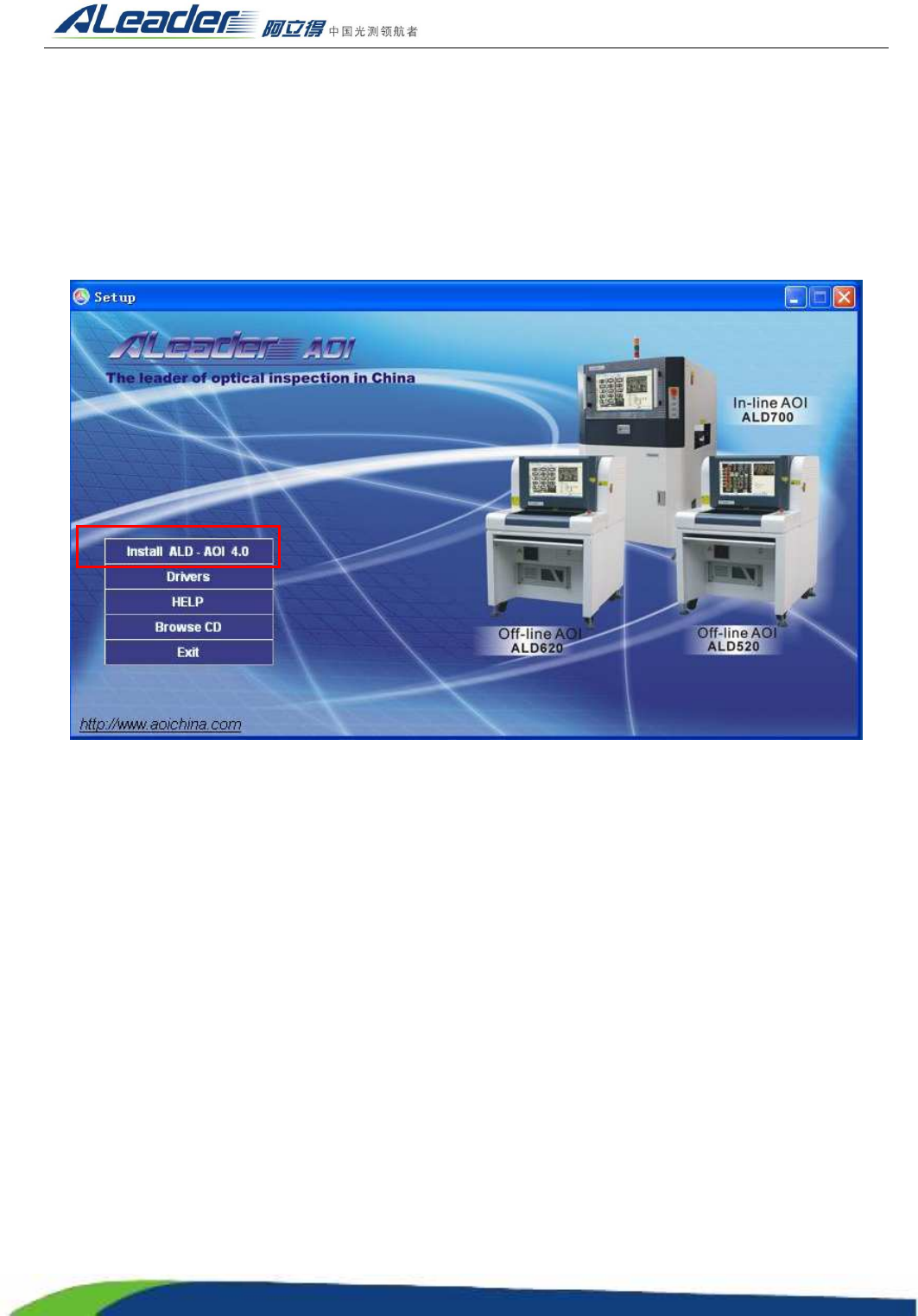

11.2 选择
选择选择
选择 Install 4.0 SP5 进入安装界面
进入安装界面进入安装界面
进入安装界面
11.3 选择对应机型进行软件安装
选择对应机型进行软件安装选择对应机型进行软件安装
选择对应机型进行软件安装
选择对应设备型号，选择下一步。
