2.5.4 程序面设置

程序面设置程序面设置

程序面设置

程序面设置中主要设置四个内容:

1. 坐标原点

坐标原点是元件坐标的基准点，一般将板的左下角设为坐标原点。机器测试是以坐标原点为零点去找元

件的位置，坐标原点的坐标是相对于机器原点的。机器原点是在机器出厂时已设定好。而每台机器的机

器原点不尽相同，当在一台机器上编好的程序拷贝到另一台机时，只需重新设定程序的坐标原点即可。

2. PCB 板尺寸

3. 应用模式

4. 停板点偏移(在线机)

步骤

步骤步骤

步骤：

：：

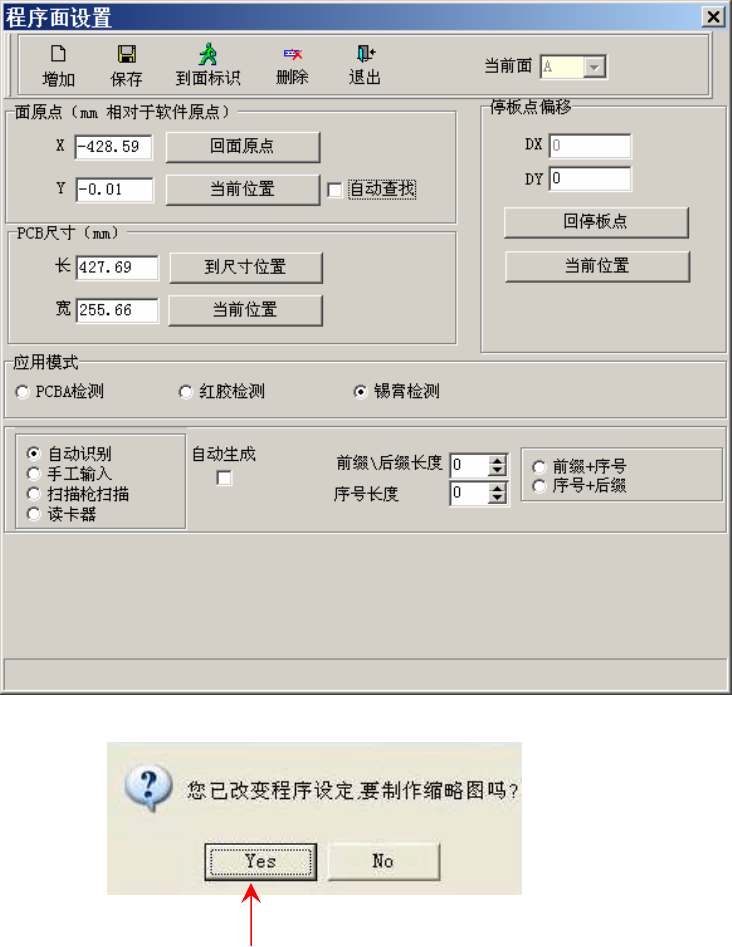

：选择状态栏的（显示十字）及选择元件注册的工具条模块的〔移动到〕然后将十字架中心（镜头

正中心）移动到 PCB 的左下角，使十字包括着 PCB 如同下图，选择菜单〔编辑〕→〔程序面设置〕，在弹出

窗口中点击坐标原点的〔当前位置〕，系统将自动计算当前十字中心的坐标，同理将十字架中心位置移动到

PCB 的右上角，设置 PCB 尺寸，定义好之后点击（保存）即可。

设置 PCB 原点及尺寸后点击保存，系统

将弹出此窗口，选择“YES”将自动

执行制作缩略图命令。如选择“NO”，可

选择菜单“编辑”栏下的 “制作缩略图”

选项执行缩略图的制作

提示

提示提示

提示: 对于在线机, 可使用快速设定的方法, 勾选红色虚框处的[自动查找], 窗口下方就会出现红色实框所示

内容, 然后点击取图, 机器就会自动抓取靠近轨道下沿的图像, 我们可以从图像中找到 PCB 板左下角位置,

然后双击, 镜头就会自动定位到原点附近, 再手工精确定位到 PCB 原点位置后点击[面原点]处的[当前位置],

设定好原点, 再点击[PCB 尺寸]处的[到尺寸位置], 镜头就会自动定位到 PCB 板右上角附近, 再手工精确定位

到 PCB 右上角, 再点击[PCB 尺寸]处的[到前位置]确定好 PCB 尺寸;

2.5.5 制作缩略图

制作缩略图制作缩略图

制作缩略图

如下图所示, [编辑]->[创建缩略图]

2.5.6 设置

设置设置

设置 Mark

1. 切换到离线模式（图 2.5.6.1） (见红框 A)

2. 选择“编辑”菜单下的“Mark 块设置”，进入 Mark 设置模式（将红框 B），选择“创建 Mark“；

3. 在 FOV 中出现 Mark 标定框（将红框 C）；

4. 找到 PCB 板上的 Mark 位置, 用标定框按照标准选定 Mark 区域，点击红框 B 中的“注册”按钮；

5. 在弹出的 Mark 注册框内（图 2.5.6.2），调节好选择的参数，然后点击“注册标准”，完成 Mark 注册；

6. 按以上方法注册另一个 Mark;

7. 为了提高 Mark 的通过率, 允许注册共三个 Mark, 任意两个通过都认为较正通过.

图 2.5.6.1

图 2.5.6.2

C B
