(17) 程序旋转 (19) 全部自动 定位 此 项 需 根 据 实际 情况进行选择 在 编 辑 区 拖 拉 选 择 框 让 选 择 框 包 括 终 点图像
起点位置
终点位置
(17) 程序旋转
(19) 全部自动定位
此项需根据实际
情况进行选择
在 编辑 区 拖拉 选 择
框 让选 择 框包 括 终
点图像
使用此功能后，软件会从第一个镜头开始自动定位，一直跑完所有镜头。
(20) 设定基板底色参数

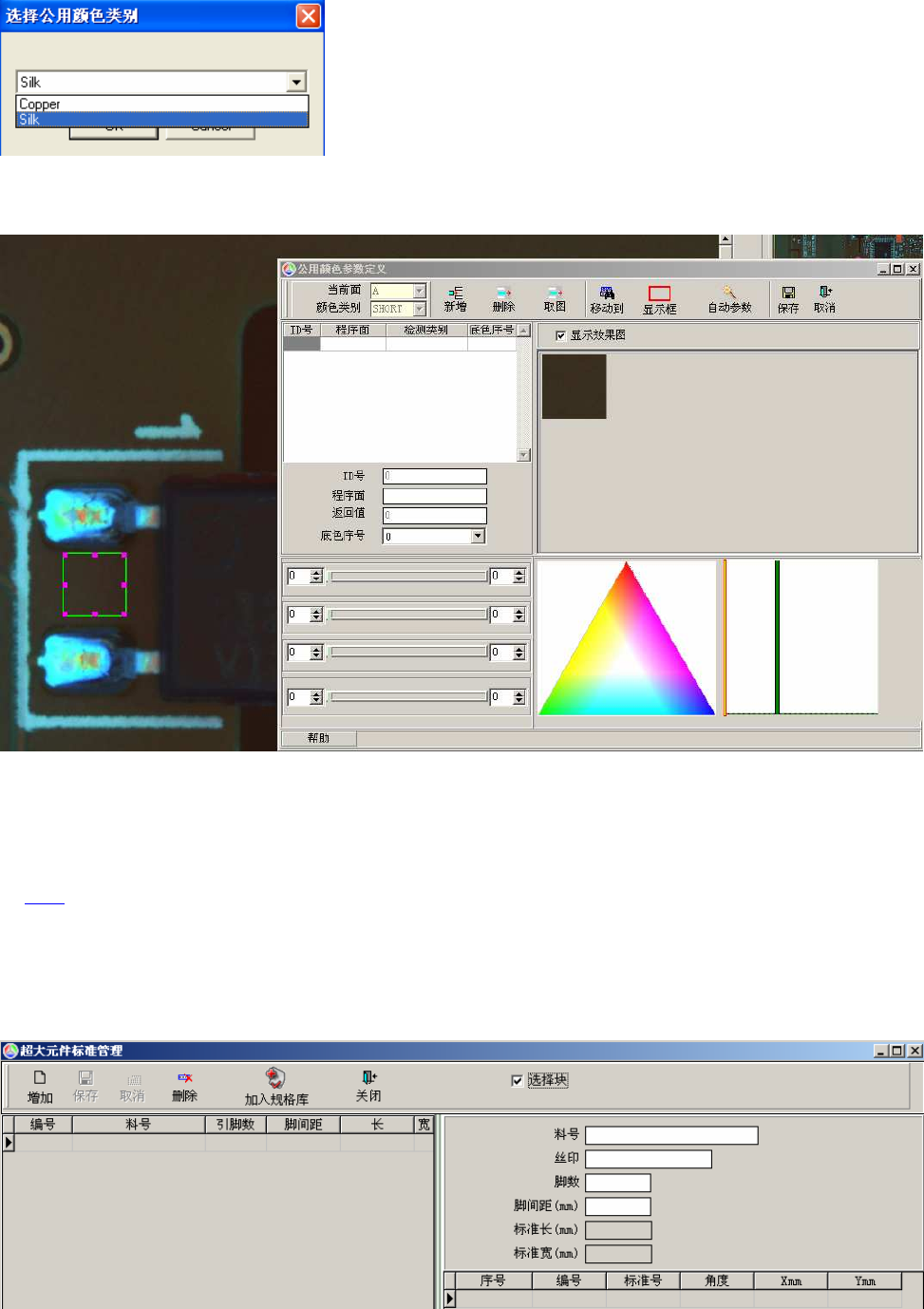

打开后会有选项提示，选择短路或者铜箔， SHORT 是指设定短路公用底色，Copper 是指设定焊盘铜箔颜色。
以短路为例：
图中绿色的框为取图框，用来提取底板背景颜色，按下取图按钮即可提取。
(20) 标准模板管理
见 2.4.2
(21) 大元件管理
先将需要注册的大元件分成几个元件分别注册（视元件大小和结构决定分成几部分），然后进入大元件管理
界面。
钩选“选择块”
即可在程序缩略图中看到下图中的绿色框体。
