①图中蓝框处， 为选择显 示的偏移量对应 的坐标， X/Y/ A ngle ； ②图中红框处 ， 为设置统计数据 的零件个数 ， 随机为测试数据中随 机 抽取对应数量 的零件 ， 来计算 GR&R 数据， 并显示在下面的 图标区中 ； 手动则是在结果 中弹出 选择窗口， 让操作员选择 需要的元件进行 图表显示， 如下图： 3.Cpk 界面说 明 Cpk 界面如下 图所示：
注意，自定义的设置在统计类型中，只有对应的统计方式才会被启用。
应用模式：Cpk 模式，直接返回 Cpk 数据；
x
-R 统计，此统计方式需 PCB 数据 25 组随机抽取相应数量的元件来进行计算；
x
-R2 统计，此统计方式需 PCB 数据 125 组随机抽取相应数量的元件来进行计算。
数据服务器名称或 IP：为保存测试数据的计算机名称或者 IP 地址。
更新周期：为刷新管控上下限的时间间隔，此设置时间单位为：小时。
2，GR&R 界面说明：

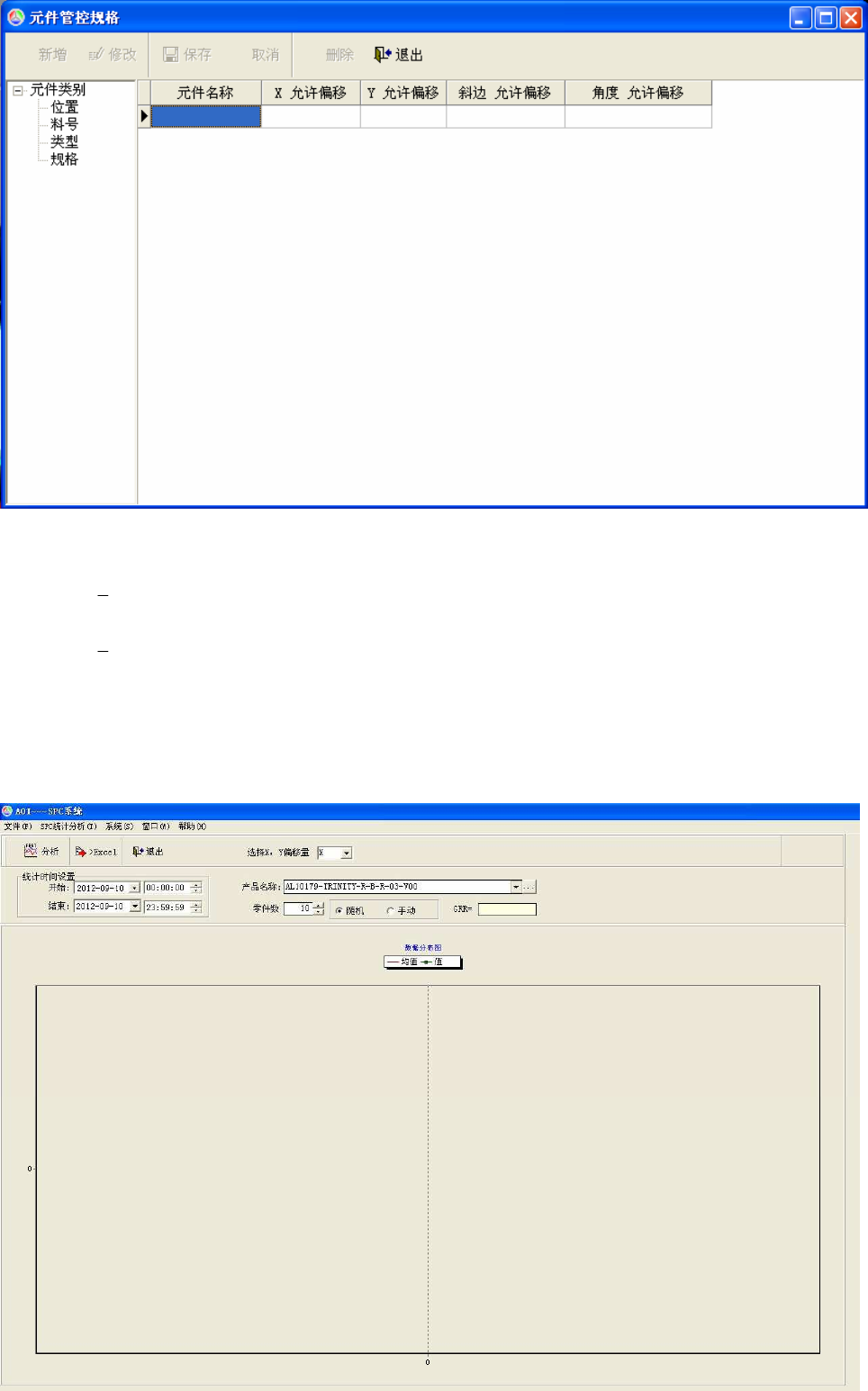

上图为 GR&R 数据结果在 SPC 中的分析显示界面：

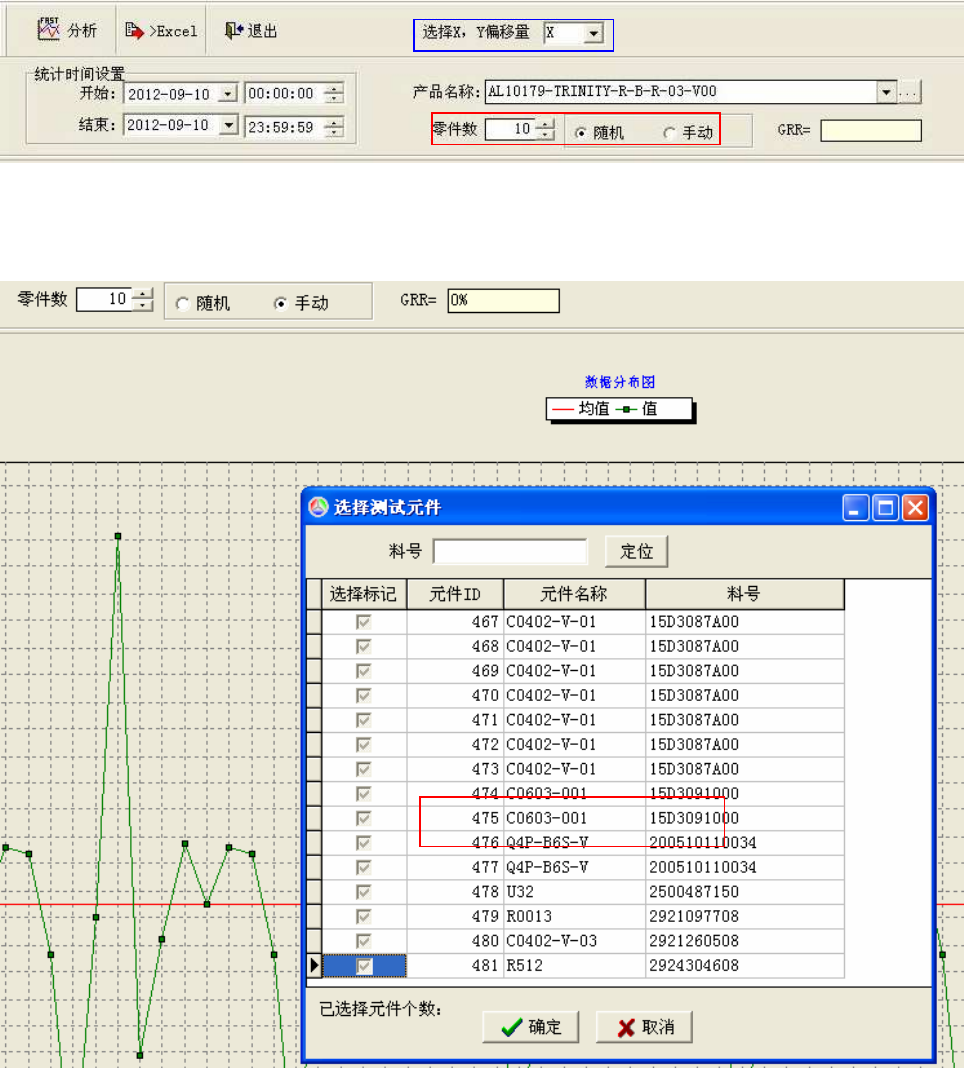

①图中蓝框处，为选择显示的偏移量对应的坐标，X/Y/Angle；
②图中红框处，为设置统计数据的零件个数，随机为测试数据中随机抽取对应数量的零件，来计算 GR&R 数据，
并显示在下面的图标区中；手动则是在结果中弹出选择窗口，让操作员选择需要的元件进行图表显示，如下图：
3.Cpk 界面说明
Cpk 界面如下图所示：
实时测试：勾选此项，可以接收连接设备的即时测试数据；
项目：选择过滤的类型，有元件编号，元件位置，元件名称，元件料号；
值：为选择过滤的条件；与项目对应，当项目选择为元件编号，此位置则输入元件编号。项目为元件位置，
则输入位置号。项目为元件名称，则输入元件名称。项目为元件料号，则输入料号。
红色框中为选择显示的元件，显示全部元件，显示 OK 元件，显示 NG 元件；
蓝色框为选择元件的类型显示，全部元件，电容电阻元件，其他元件；
绿色框，为在计算结果中显示元件 USL,LSL，MAX，MIN，AVG，Ca 等参数的切换选项。
结果显示区表格，如上图。
