工具条: 1） 调入 CAD： 从外部调用 CAD 数据。 2） 调入 BOM: 从外部调用 BOM 表数据, 主要 用来确定 元件的宽高; 3） 数据转换：导入外 部 CAD 数据后，下放数据区 “列分割区”选 择“空格” ，将 CAD 数据转换为程序数 据。 4） 退出：关闭 CAD 导入窗体。 数据区 : 1） 首尾定义：设定数据 起点行于终 点行。 2） 列分割方式： 分割 CAD 数据， 分析调入的数据是 以什么符号作 为分隔…
注
注注
注意
意意
意:
1. Mark 较正方式, 共有四种:图像, 重心，椭圆，矩形; 常用图像与重心, Mark 形状规则且与背景亮度差异
大的采用重心校正方式, 其他的采用图像校正方式;
2. 采用图像校正方式时, 如果 Mark 点比背景亮则灰度范围大概为 128-255, 如果 Mark 点比背景暗则灰度
范围大概为 0-128;
3．Mark 的修改，需要在 Mark 编辑模式下进行，点击“编辑”菜单中的“Mark 块设置”进入 Mark 编辑
模式。
2.5.7 CAD 导入
导入导入
导入
1. CAD 数据来源
先从贴片机或坐标机的数据包含以上 4 种数据元素的数据，并将其转换 txt 文本文件，一般可直接从贴片
机上完成。然后去掉多余的参数，只保留贴片零件的元件脚位、X/Y 坐标、贴片角度和物料号。
AOI 编程时要用到以下数据元素：
元件脚位（元件位置号），它对应 PCB 板上每颗料的位置，如：R201,C21,U2 等。
X / Y 坐标：
可以直接使用贴片机的坐标、角度数据
贴片角度：
标准（以下称物料号），标示零件规格的名称，实际上可对应贴片机 FEEDER 的编号。当一条 SMT Line 有多
台贴片机时，Feeder 相同的编号要注意区分。通常作法是在不同的贴片机 FEEDER 编号前加上一个数 8 或 9
来区分。比如：第一台机 FEEDER 号从 1 排到 50,第二台机也有 1 到 30 站。同样是 20 号在两台机上应该是不
同的料，所以要区分开。可以在第二台机 FEEDER 号前统一加上 6 或 7 都行，但不能加 3 或 4,这样会导致相
同的 31 或 41 等有两种不同的料。特别强调一点就是相同的料号不能有不同型号的料.
CAD 导入中的单位转换公式(AOI 以 MM 为单位)，CAD 数据中常见的数据格式有四种: ①英寸、②1/1000 英寸、
③毫米、 ④1/100 毫米,其中第①、③种数据中一定带有小数点,而另外两种通常没有.
若所给的数据形式为：
①英寸,则 X`=X*25.4
②1/1000 英寸,则 X`=X*25.4/1000
③毫米,则 X`=X
④1/100 毫米,则 X`=X*1/100

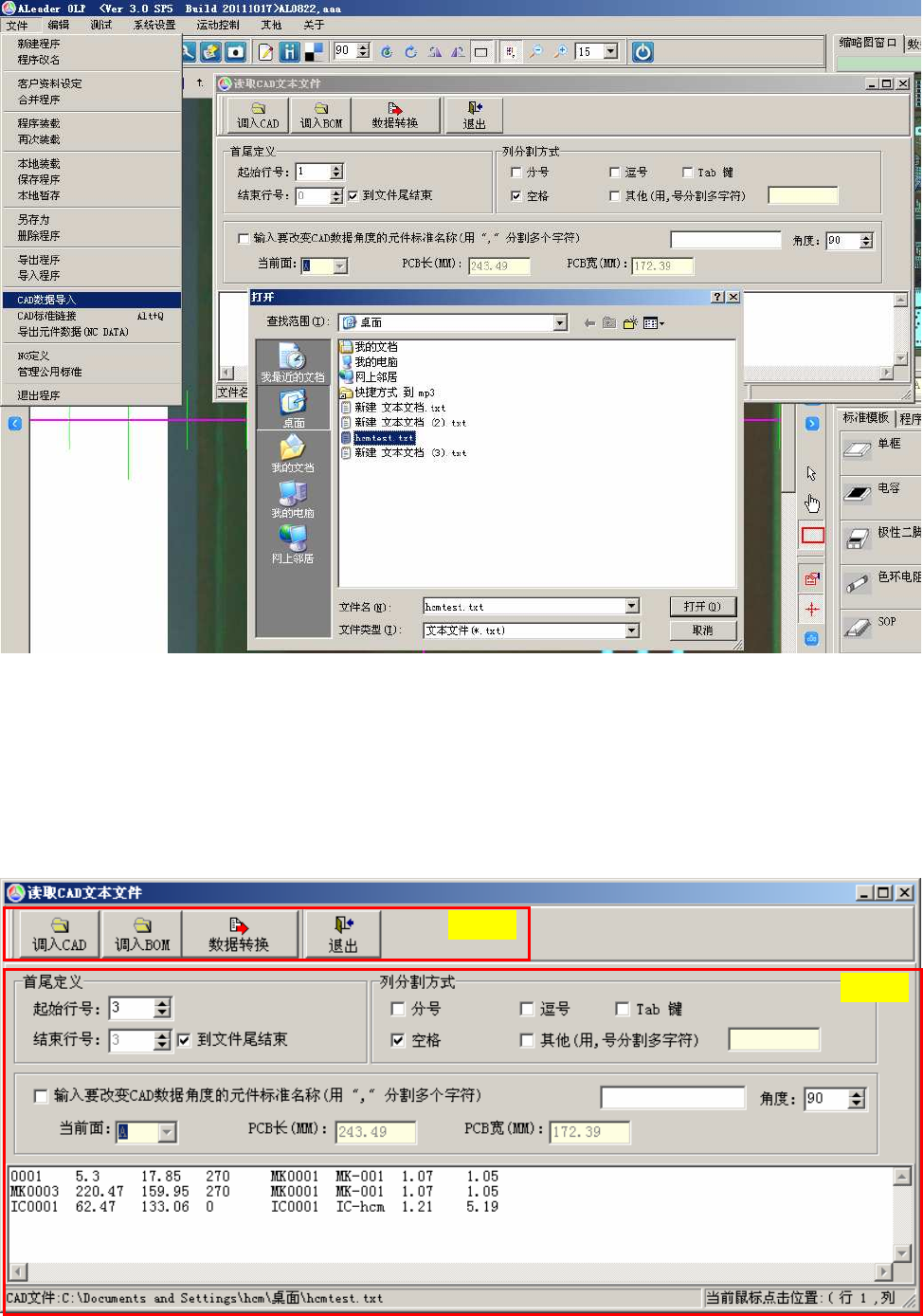

2. 读取 CAD 文本文件
参数之间用统一制表符或逗号或分号或空格等分割符分开（可以用 Excel 软件来进行相关操作），然后
校正 mark 点。单击[文件]菜单栏下的[CAD 数据导入]选项弹出窗口读取 CAD 文本文件，点击[调入 CAD]
弹出 CAD 装载数据窗口[打开]找到 CAD 数据打开, 选上“列分割方式”的空格(一般为默认即可）单击[数
据转换], 设定好每列数据对应的字段名称（选择任意数据右键），无数据的设定为不使用(可根据数据的不同
单位进行转换, 一般不需更改直接进行下一步骤）, 把数据与 PCB 板上的元件方向旋转为一致（一个小框代
表一个元件）完成，如下图。
工具条:
1） 调入 CAD：从外部调用 CAD 数据。
2） 调入 BOM: 从外部调用 BOM 表数据, 主要用来确定元件的宽高;
3） 数据转换：导入外部 CAD 数据后，下放数据区“列分割区”选择“空格”，将 CAD 数据转换为程序数据。
4） 退出：关闭 CAD 导入窗体。
数据区:
1） 首尾定义：设定数据起点行于终点行。
2） 列分割方式：分割 CAD 数据，分析调入的数据是以什么符号作为分隔符（TAB 键，空格，逗号，其它符
号等）一般选择“Tab 键”和“空格”。
3） “输入要改变 CAD 数据角度的元件名称”是针对特殊元件角度的修正，比如三极管、IC.
4） CAD 数据列表：载入的 CAD 元件数据清单。
工具条
数据区
5） CAD 文件：显示 CAD 导入文件的所在目录。

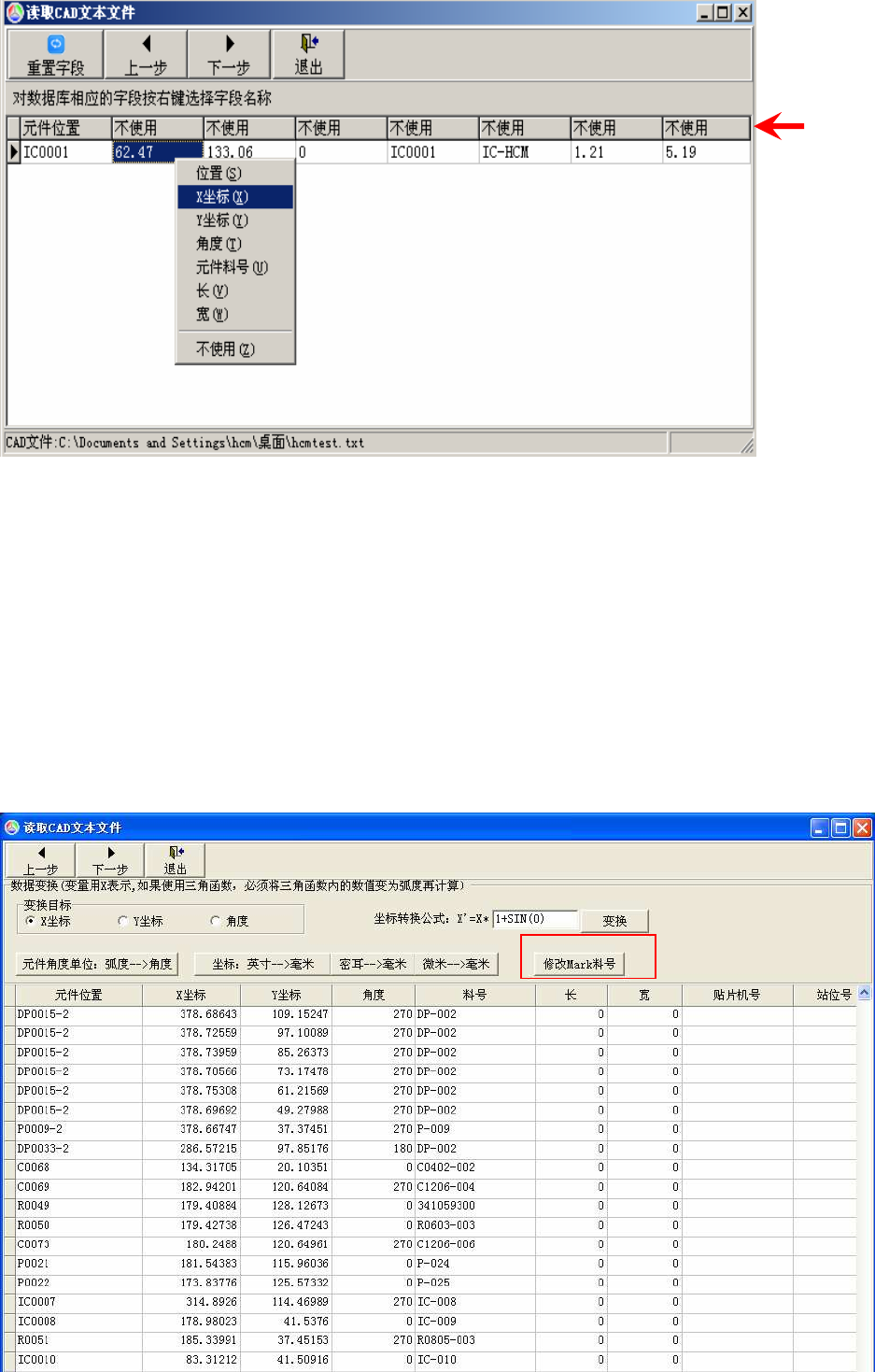

CAD 数据导入后，单击“重置字段”，对各个字段重新设置名称
1） 元件位置：标准元件在实际坐标系的元件位置名称。
2） X：标准元件在机械坐标系中的横坐标。
3） Y：标准元件在机械坐标系中的纵坐标。
4） 角度：标准元件在机械坐标系中的角度。
5） 料号：对应工厂里的料号标准，自动元件链接的重要参数。
6） 长: 元件长度;
7） 宽: 元件宽度;
设置好 CAD 数据列字段名称后，选择“下一步”，根据数据的实际情况进行转换。（一般默认即可）
图 中
红框部分可以修改软件中程序的 Mark 料号，使之对应于 CAD 文件中的料号，以便于导入数据时 Mark 校正
元件的坐标位置。
在 每 一 栏 目
中“右键”设
置对应参数
