错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与调
试见<炉后的基本检测项>中<错件>中 “错件”算法。
6.4.6. QFP 器件
器件器件
器件
QFP 的注册与调试和红胶检测中的 SOP 一致。
6.4.7. DIP 件
件件
件
DIP 件，就是指检测红胶中的插件是否存在。DIP 件的注册框是一个针对性的检测框（缺件框），其注册
窗体如下：
上图中为 DIP 件的注册窗体，说明如下：
元件类型
元件类型元件类型
元件类型 检测项
检测项检测项
检测项 说明
说明说明
说明
SOP 件 缺件框
缺件框的作用是检测插件有无。其注册与调试见<红胶的基本检测项>中<
插件>中采用“DIP”算法的“插件”算法。
①
①①
①
第
第第
第七
七七
七章
章章
章. SPC 与中心服务器
与中心服务器与中心服务器
与中心服务器
7.1 SPC 软件系统概述
SPC 即统计过程控制（Statistical Process Control）。SPC 主要是指应用统计分析技术对生产过程进行实时
监控，科学的区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警，以
便生产管理人员及时采取措施，消除异常，恢复过程的稳定，从而达到提高和控制质量的目的。
SPC 是控制产品质量的一种技术，AOI 是检测产品的质量的一种工具，为能使 ALeader 用户根据 AOI/SPC
数据建立一个实时工艺控制（RPC，real-time process control）系统,达到 AOI/SPC 结合的闭环控制和 SMT 的
全自动生产工艺，ALeader 特配备完善的 SPC 功能。
一台 ALDSPC 通过网线连接与一台 ALDAOI 设备
ALDAOI ALDSPC
通过 HUB+网线实现一台 ALDSPC 连接一台 ALDAOI 设备，多台 ALDSPC 浏览器连接一台 ALD 设备。
ALDSPC ALDSPC 浏览器 ALDSPC 浏览器

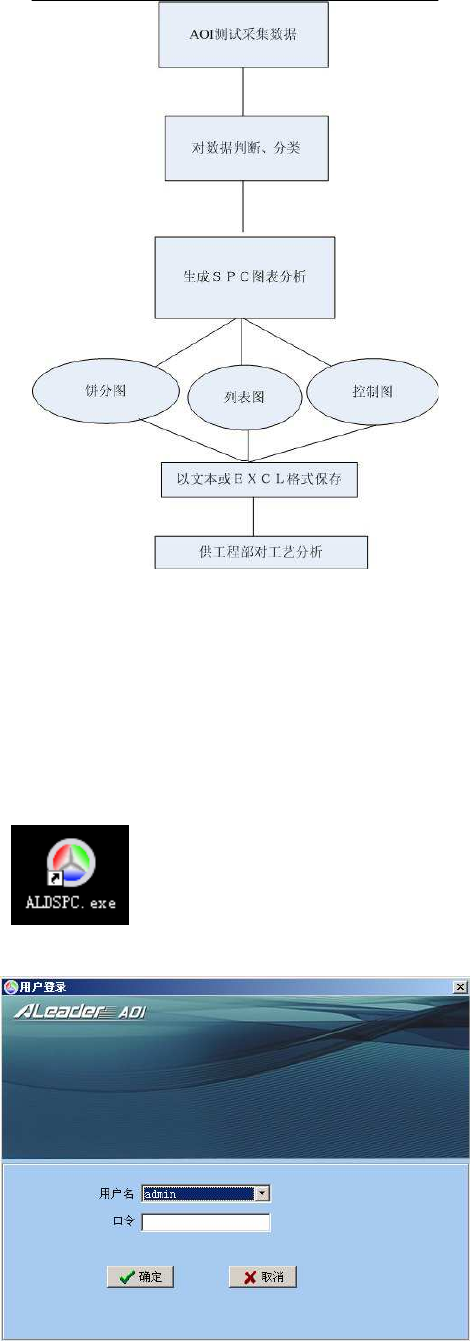

流 程 图
HUB
7.2 SPC 的基本参数设置
7.2.1 SPC 系统的进入
系统的进入系统的进入
系统的进入
在 Windows XP 桌面双击 程序启动图标，启动 AOI 程序，选择类型为“管理员”，进入程序
主界面。
