ALeaderAOI-Ver 4.0.pdf - 第55页
元件在制作完成 ，进 行自动定位后， 所有元件会进入自动 锁定状态， 此时元 件无法进行移动 等操作； 如果需 要修改元件， 请在元件框上右键 ， 然后点击 “解除锁定” ， 或者在元件 列表中 右键 , 选择 “全部解除锁定 ” ， 此 时元件会全部解 除位置锁 定 (Mark 不会解 锁 ) 。如需 修改 Mark 位置，请参 看 Mark 设置部 分。 2.5.10 模 式设置 模式设置 模式设置 模式设置 1. 程序制作完 成后…
注意
注意注意
注意:
::
: 在编辑程序的过程中养成实时保存
实时保存实时保存
实时保存的习惯极为重要，有时一个程序可能要写很长时间，中间万一遇到
停电或死机等意外断电的情况，如果没有保存，我们以前所做的工作就会被丢掉。
2. 也可以使用如下图中的快捷键.
〔保存程序〕所保存的文件不直接参与到测试当中，它主要的
目的是保护测试程序遭到意外情况的破坏，当测试程序调整 OK
后，一般建议执行〔程序回传〕，这样的话就将最好测试效果
的测试程序安全的保存下来。
在进行程序装载时，所调用的程序就是程序回传后保存下来的
测试程序。
〔本地暂存〕的概念相当于电脑的内存（Memory），保存的是
处于测试状态的测试程序，当测试程序调整 OK 后，需要执行
〔本地保存〕的操作。
本地目录同时也是 AOI 测试执行文件的储存目录，测试程序测
试时的一些实时的数据也是保存在本地目录。
元件在制作完成，进行自动定位后，所有元件会进入自动锁定状态，此时元件无法进行移动等操作；如果需
要修改元件，请在元件框上右键，然后点击“解除锁定”，或者在元件列表中右键,选择“全部解除锁定”，此
时元件会全部解除位置锁定(Mark 不会解锁)。如需修改 Mark 位置，请参看 Mark 设置部分。

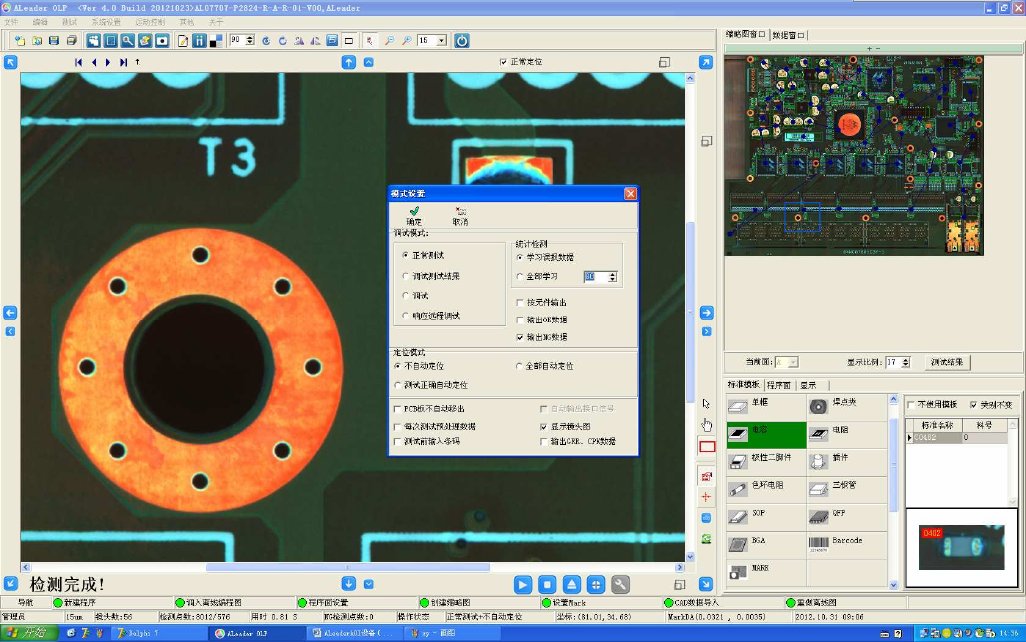

2.5.10 模式设置
模式设置模式设置
模式设置
1. 程序制作完成后, 在开始调试前先将模式设为: 调试测试结果+学习误报数据+限定次数为 40+基板不移出;
2. 调完一块板后, 再将模式设为: 调试测试结果+学习误报数据+限定次数为 80+基板不移出;
3. 调试到 NG 数在 20 个以下后, 可去掉[基板不移出];
4. 调试完成后, 在正常测试前, 做一次[测试正确自动定位]。
2.5.11 调试程序
调试程序调试程序
调试程序(调完后保存程序
调完后保存程序调完后保存程序
调完后保存程序, 模式设置为正常测试
模式设置为正常测试模式设置为正常测试
模式设置为正常测试)

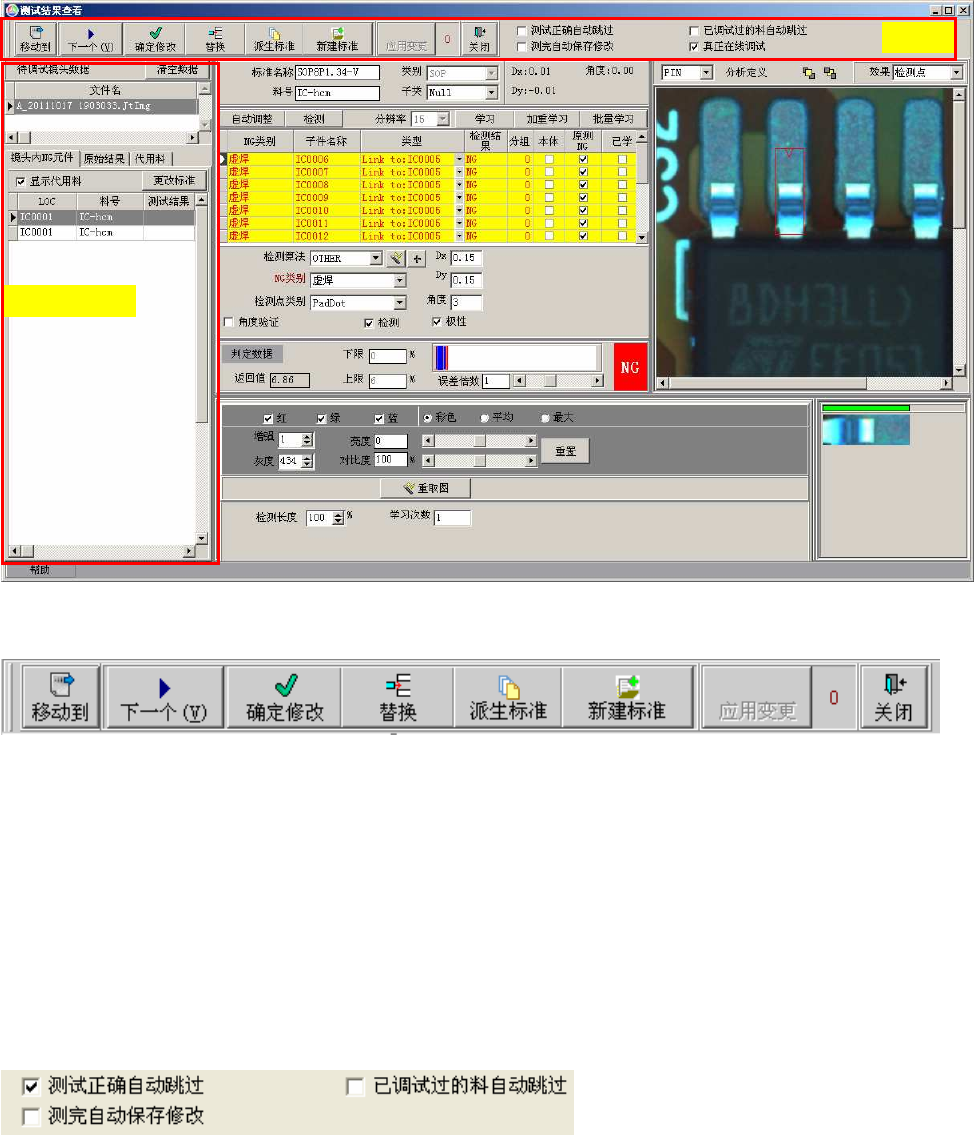

1. 工具条
(1). 移动到: 将镜头移动到当前在调试元件的本体框中心位置, 并自动选中;
(2) 下一个: 跳至下一个待调试的元件, 若当前元件有修改, 会提示是否要保存;
(3) 确定修改: 调试好一个元件后, 点此按钮可更新标准;
(4) 替换: 调试好一个元件后, 点此按钮可替换标准;
(5) 派生标准: 调试好一个元件后, 点此按钮可派生标准, 派生标准的作用是: 与原来的标准组合成代用料;
(6) 新建标准: 调试好一个元件后, 点此按钮可新建标准, 新建标准的作用是: 仅当前元件链接到新标准, 与
原标准链接的其他元件不变;
(7) 应用变更: 当保存时, 包括[确定修改]与[替换], 机器正在测试中, 只是暂存在缓冲区, 点此按钮可真正变
更标准;
(8) 关闭: 关闭调试窗口.
(9) 测试正确自动跳过: 勾选此项, 如果当前元件测试通过则自动跳至下一个元件;
(10) 测完自动保存修改: 如果不处在[真正在线调试状态], 在测试过程中是不能保存标准的, 只有等测完一
块板, 而下一块板还未开始测之前点击保存, 手工较难反握, 若勾选此项, 则一块板测完后会自动保存当前
标准;
(11) 已调过的料自动跳过: 勾选此项, 当遇到前面已经调试过的料则自动跳过, 主要用于同一个标准链接了
很多元件时;
工具条
元件列表区
