主要是检测炉前 PCBA 的锡膏印刷情况、元件偏移、错件、缺件、极性反等检测内容。炉前检测是 PCBA 检
测的重要检测手段，发现回流炉前的 PCBA 的生产质量，降低了 PCBA 的维修成本，增加了 PCBA 生产的直
通率。
4.2. 光源标准
光源标准光源标准
光源标准
在设备首次进行炉前检测前，必须查看光源标准是否 OK。光源标准的校正，是否炉前检测的前提。炉
后的光源标准如下：

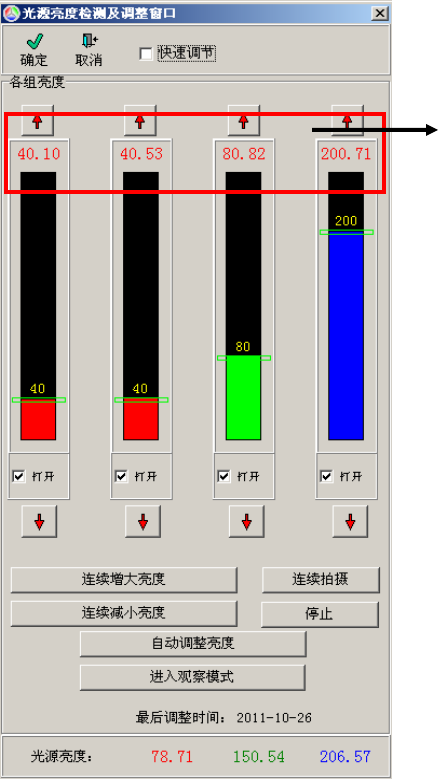

上图为炉前的光源标准，炉前从上而下的光源分布依次为红、红、绿、蓝，光源亮度标准分别为 40、40、80、
200。调整光源亮度标准上下不超过 2.5 个光源亮度。
4.3. 炉前程序准备
炉前程序准备炉前程序准备
炉前程序准备
炉前检测前首先要确定锡膏和铜箔的抽色参数，将锡膏和铜箔的抽色参数写入 NG 类型名的系统参数中，以便
在检测中各个检测项的默认参数。

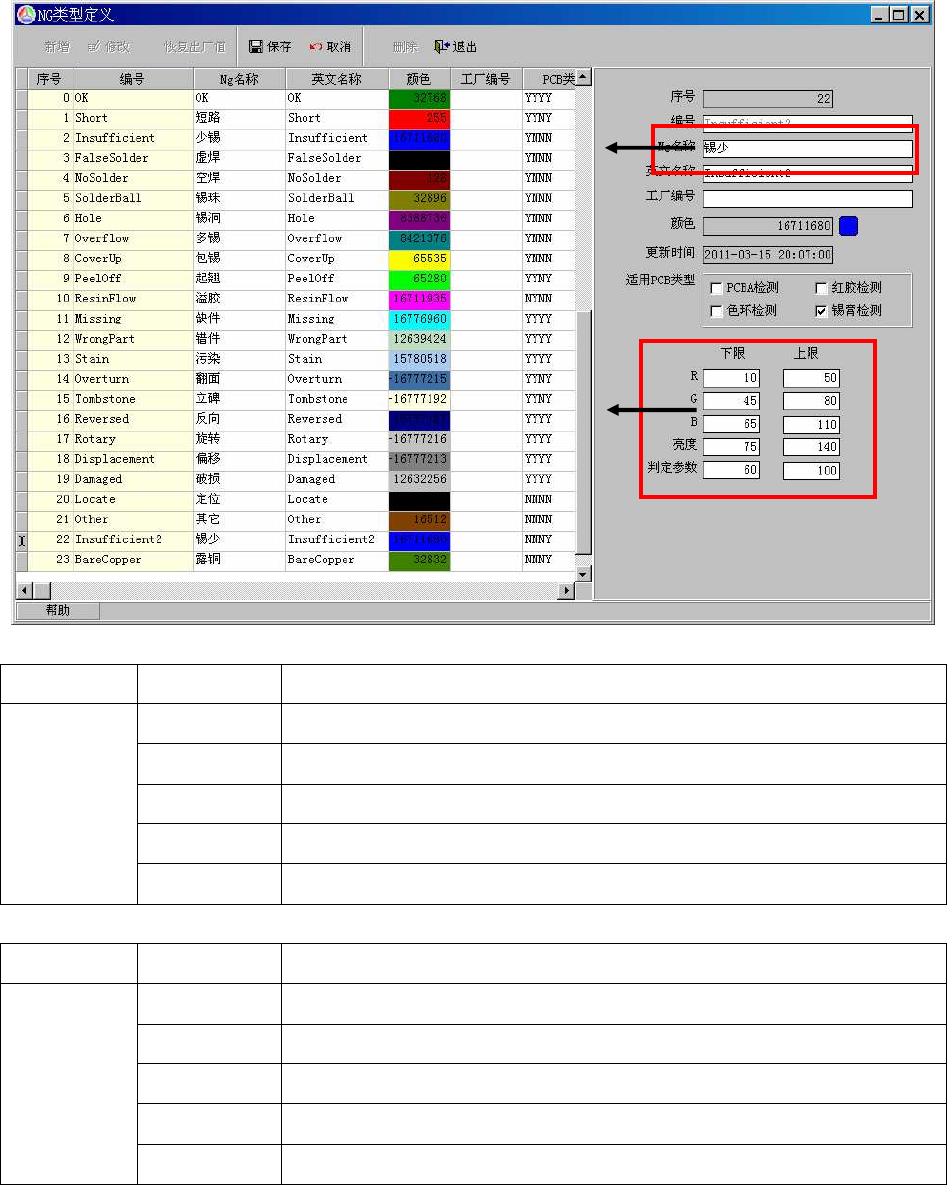

锡膏的抽色参数，设置在系统参数，如下：
A
上图 NG 类型名为“锡少”的系统参数设置窗体，其参数如下：
类别
类别类别
类别 参数
参数参数
参数 参数说明
参数说明参数说明
参数说明
红色色度 上图中 B 区域，【红色】的范围为（10， 50）。
绿色色度 上图中 B 区域，【绿色】的范围为（45， 80）。
蓝色色度 上图中 B 区域，【蓝色】的范围为（65， 110）。
亮度范围 上图中 B 区域，【亮度】的范围为（75， 140）。
锡少
判定参数 上图中 B 区域，【判定参数】的范围为（60， 100）。
根据“锡少”的系统参数设置，可设置“露铜”的参数设置，其参数如下：
类别
类别类别
类别 参数
参数参数
参数 参数说明
参数说明参数说明
参数说明
红色色度 【红色】的范围为（65， 180）。
绿色色度 【绿色】的范围为（0， 70）。
蓝色色度 【蓝色】的范围为（0， 60）。
亮度范围 【亮度】的范围为（80， 255）。
露铜
判定参数 【判定参数】的范围为（0， 20）。
4.4. 炉前的基本检测项
炉前的基本检测项炉前的基本检测项
炉前的基本检测项
4.4.1 锡少
锡少锡少
锡少
锡少，是炉前元件检测的一个常规检测项，它主要是检测焊盘上焊锡的多少。锡少，采用的是“TOC”
算法，根据炉前锡膏的色彩特征，抽取锡膏的面积。其注册窗体如下：
A
B

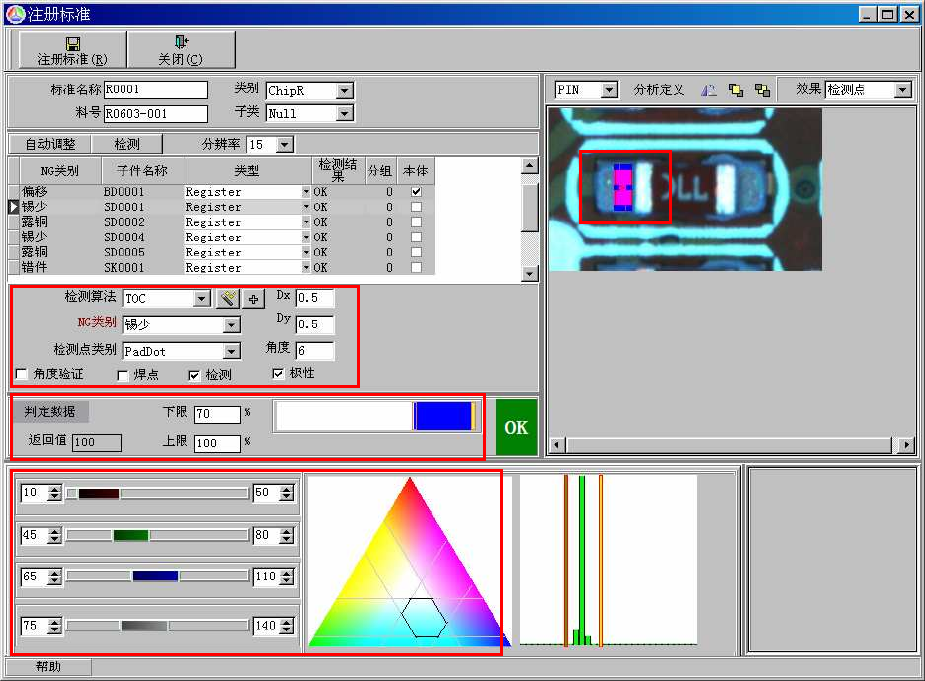

上图为“TOC”算法下的“锡少”注册窗体，说明如下：
① ROI 区域：锡少框大小要偏离电容本体 2 个像素左右，宽度大小为整个焊盘的三分之一到三分之二之间，
高度大小要与电容本体的高度大小一致。
② 检测算法区域：【检测算法】选择“TOC”算法，【焊点】为非选择状态，其他参数见②区域。
③ 锡少的判定区域：默认判定范围为（70， 100）。
④ 锡少的抽色参数：锡膏的抽色参数，默认红色范围为（10， 50），绿色范围（45， 80），蓝色范围（65，
110），亮度范围（75， 100）。
提示
提示提示
提示：
：：
：“
““
“锡少
锡少锡少
锡少”
””
”的抽色的
的抽色的的抽色的
的抽色的【
【【
【焊点
焊点焊点
焊点】
】】
】类型为非选择状态
类型为非选择状态类型为非选择状态
类型为非选择状态。
。。
。
当“锡少”发生误报时，遵循以下调试原则：
1） 当锡膏色彩发生变化时，通过“内派生”锡少标准，增加待用检测项。
2） 当锡膏色变化不大时，通过调整抽取锡膏的色彩参数，来增强锡膏的抽取能力，消除误报。
3） 当锡膏返回值与标准范围相差不大时，可通过调整判定范围来消除误报。如返回值为 68，判定范围为（70，
100），可将判定范围调整为（65， 100）。
提示
提示提示
提示：
：：
：锡少的判定范围最大为
锡少的判定范围最大为锡少的判定范围最大为
锡少的判定范围最大为（
（（
（55，
，，
， 100）。
）。）。
）。
4.4.2 露铜
露铜露铜
露铜
露铜，是炉前元件检测的一个常规检测项，它是检测元件的焊盘区域是否是铜箔。露铜检测项在炉后称
之为“空焊”。露铜检测项的注册与调试请参考<炉后程序制作>中<炉后的基本检测项>中<空焊>的注册与调
试。
4.4.3 虚焊
虚焊虚焊
虚焊
虚焊，是炉前元件检测的一个常规检测项，它主要是检测 IC 类的 IC 引脚是否覆盖锡膏。它采用的算法
①
①①
①
②
②②
②
③
③③
③
④
④④
④
