上图为 Cpk 中的图表显示区：红色框内为选择显示的数据： X 偏移， Y 偏移，斜边（ 2 2 x y + ）偏移，角度偏移；蓝色框上部为显示通过数据计算的当前选中元件参数返回值；下部为关于图表的显示说明。 7.4.4SPC 详细报表详细报表详细报表详细报表选择菜单“ S PC 统计分析 ”栏下的“ PCB 查询” ，打开“统计报表界面” 。 A B C

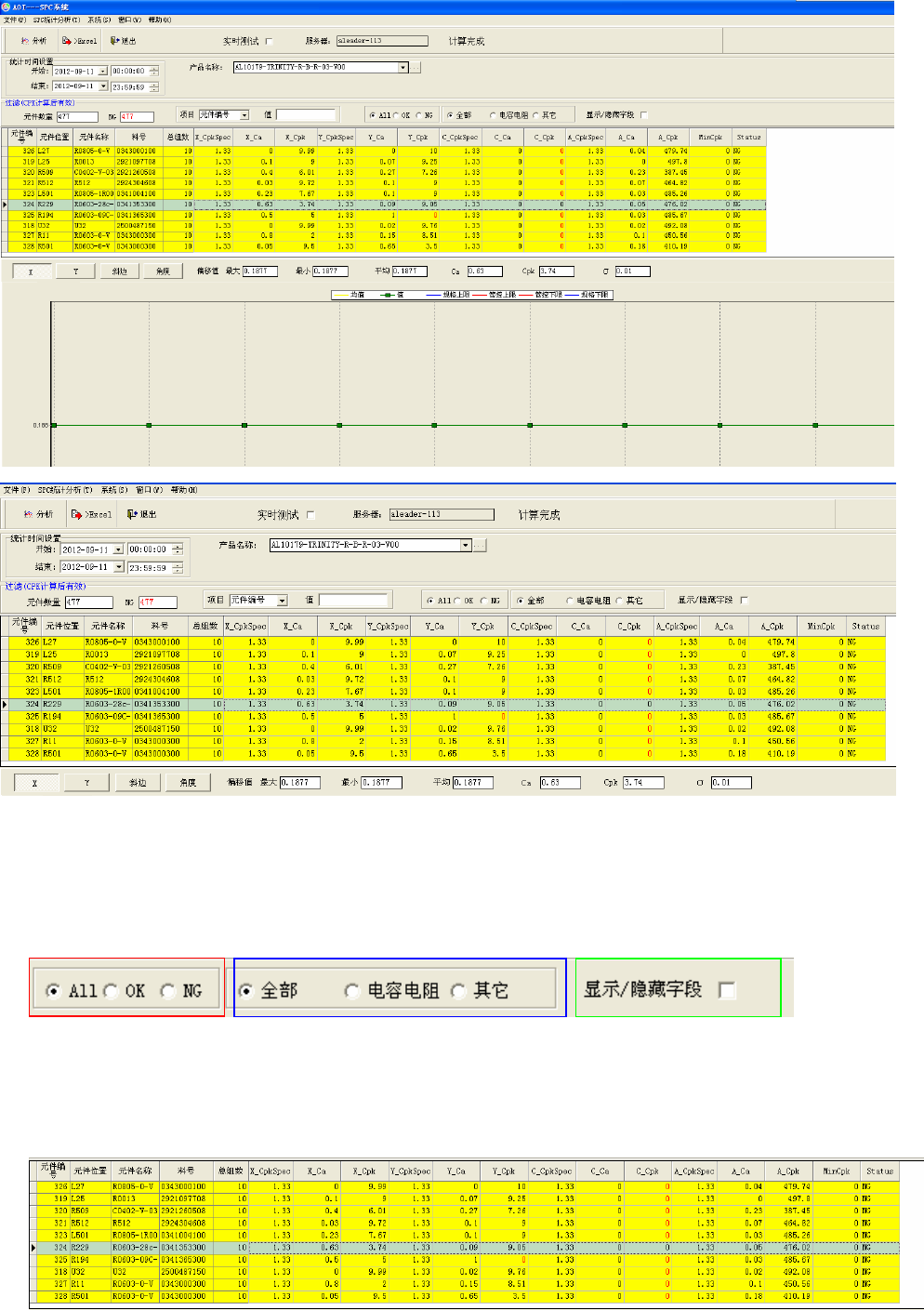

实时测试：勾选此项，可以接收连接设备的即时测试数据；

项目：选择过滤的类型，有元件编号，元件位置，元件名称，元件料号；

值：为选择过滤的条件；与项目对应，当项目选择为元件编号，此位置则输入元件编号。项目为元件位置，

则输入位置号。项目为元件名称，则输入元件名称。项目为元件料号，则输入料号。

红色框中为选择显示的元件，显示全部元件，显示 OK 元件，显示 NG 元件；

蓝色框为选择元件的类型显示，全部元件，电容电阻元件，其他元件；

绿色框，为在计算结果中显示元件 USL,LSL，MAX，MIN，AVG，Ca 等参数的切换选项。

结果显示区表格，如上图。

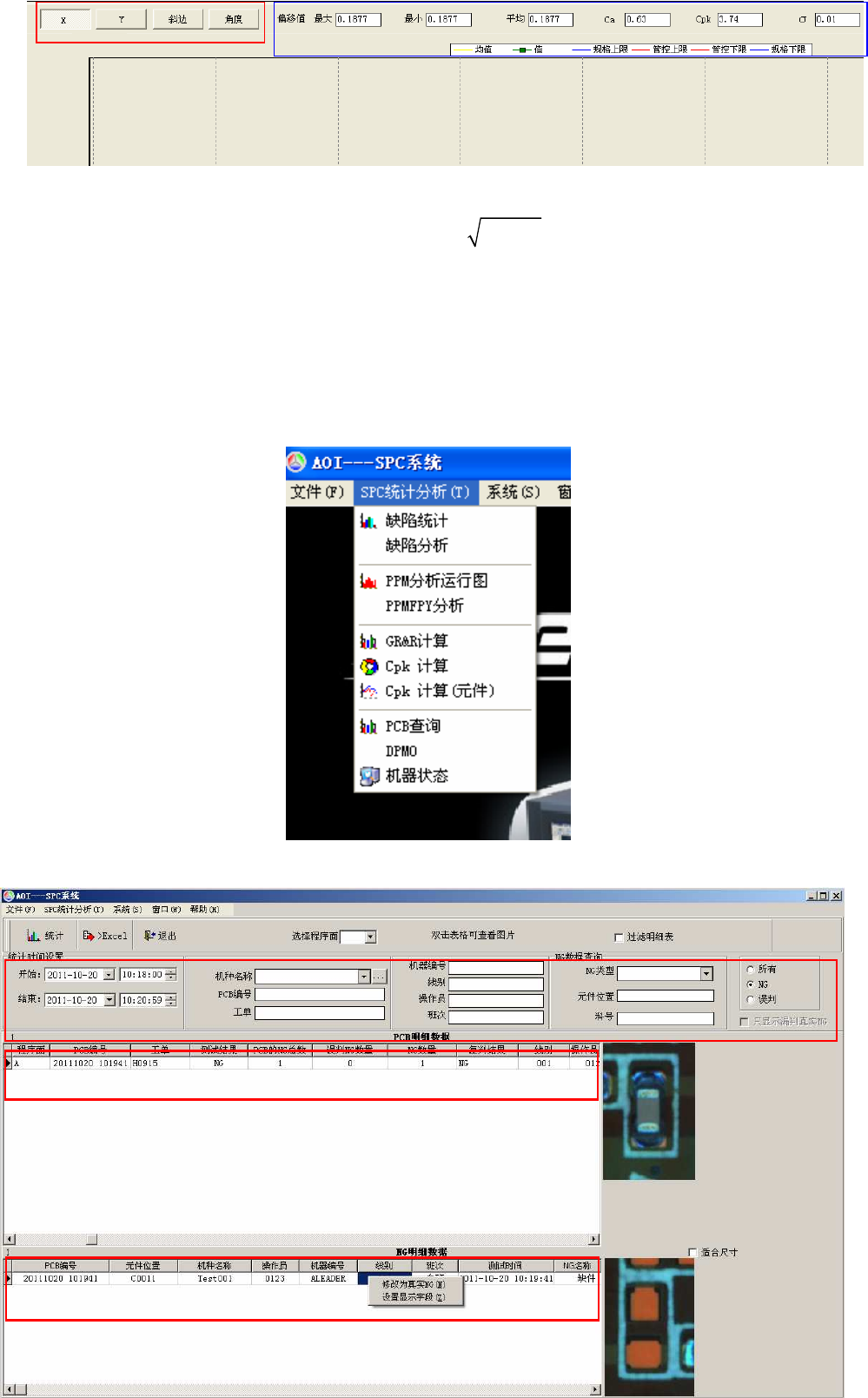

上图为 Cpk 中的图表显示区：

红色框内为选择显示的数据：X 偏移，Y 偏移，斜边（

2 2

x y

）偏移，角度偏移；

蓝色框上部为显示通过数据计算的当前选中元件参数返回值；下部为关于图表的显示说明。

7.4.4SPC 详细报表

详细报表详细报表

详细报表

选择菜单“SPC 统计分析”栏下的“PCB 查询”，打开“统计报表界面”。

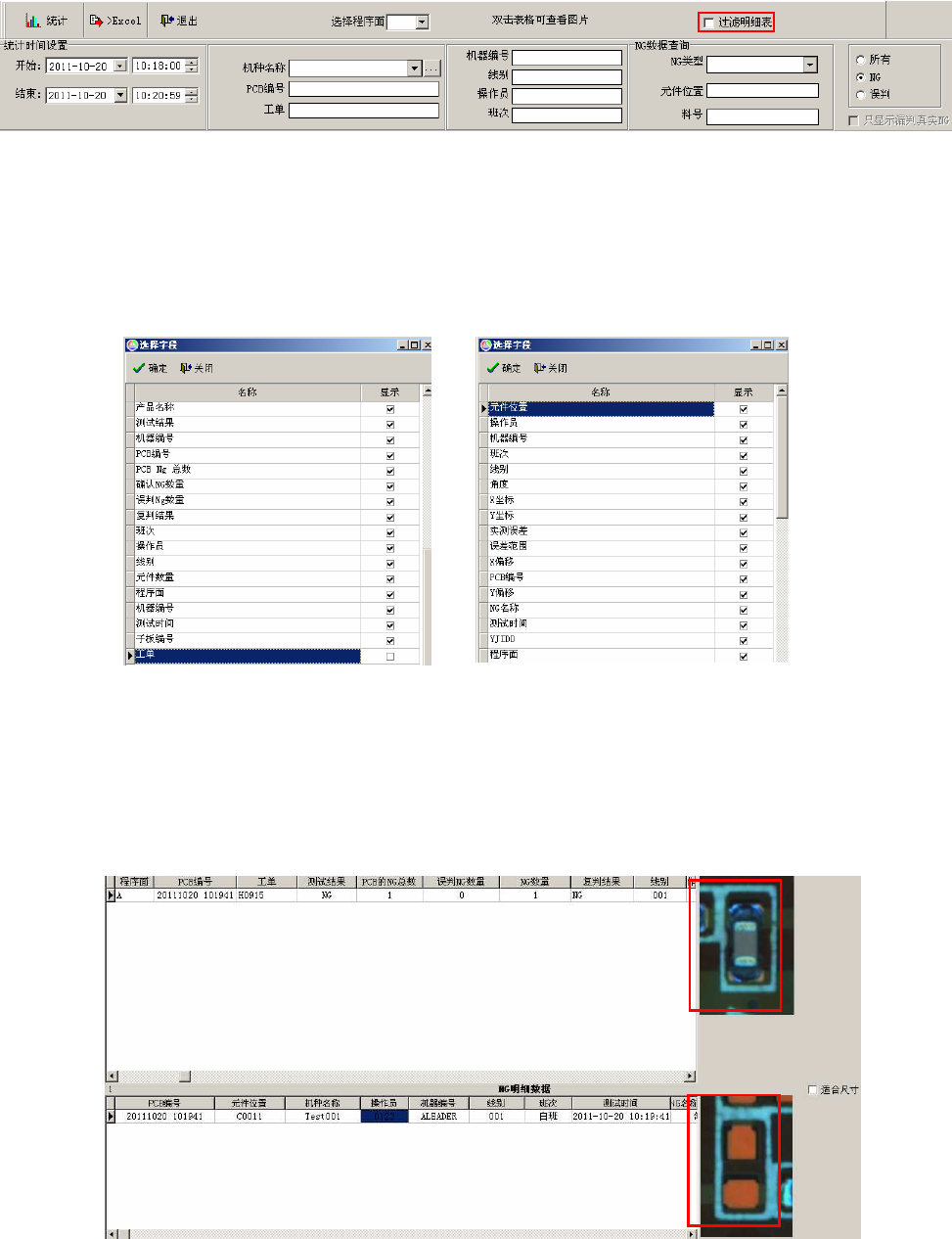

查询参数选择: 在 A 区域选择产品名称、PCB 的编号、NG 类型、元件位置、统计分组等信息来确定所

统计的报表。当各参数信息确定，点击统计即可

过滤明细表：选取之后，在 NG 明细数据（C 区域）里就只显示当前选中的 PCB 板（B 区域）的 NG 数

据（没选中前，所有 PCB 板的 NG 数据均会显示）

查看详细记录：在 B 和 C 区域里双击单条 NG 记录可自动打开 NG 查看程序查看详细记录

设置显示字段：在 B 和 C 区域里的其中一条记录上点击右键，会弹出设置显示字段的选项，

B C

设置完成后在导出 Excel 的表格时会根据选取的字段来建立表格

修改为真实 NG：在 C 区域里查询所有 NG 记录时（包括误报），可以点击右键将误报数据修改为真实

NG。

标准图：D 处显示元件标准图

待测图：E 此处显示元件待测图

适合尺寸：图片太大时选取此选项，图片大小会自动改变

注：SPC 统计分析的所有“分析项目”必须在查看数据时确定了 NG 类型才有数据。
