2.2. 系统 参数 设定 系统 参数 设定 系统 参数 设定 系统 参数 设定 2.2.1 系统原始 参数设定 系统原始参数设定 系统原始参数设定 系统原始参数设定 用于设定如下功 能： (1) 拍照时光 源需要开启哪 几层 ( 自顶向 下分为四层 , 标准配置为 RRGB) ； (2) 每一层的 颜色是哪种（ 总有四种颜 色可选： Red , Green, Blue, White ） ; (3) 每二层开 灯时的标准亮 度，可以通 …
3. 各保护开关
打开设备后方下面门，可以见到下面图片内各保护开关
过欠压保护器：当输入电源高于或低于额定电压（220V）时，此保护器内
红色圆柱体会上升到透明罩处。
热熔断器（过流保护器）：当设备电流超过额定电流时，内部熔断器自动熔
断，此保护器红色灯亮。
20A 空气开关：电源输入后经过此开关给后面所有部件供电。
6A 空气开关：电源输入经过 20A 空气开关后到此开关给后备电源（UPS）
供电。
2A 空气开关：电源输入经过 20A 空气开关后到此开关给 AOI 设备上散热
风扇供电。
注意：当保护开关有保护动作时，请仔细排查故障原因后再将保护开关复
位！
2.2. 系统参数设定
系统参数设定系统参数设定
系统参数设定

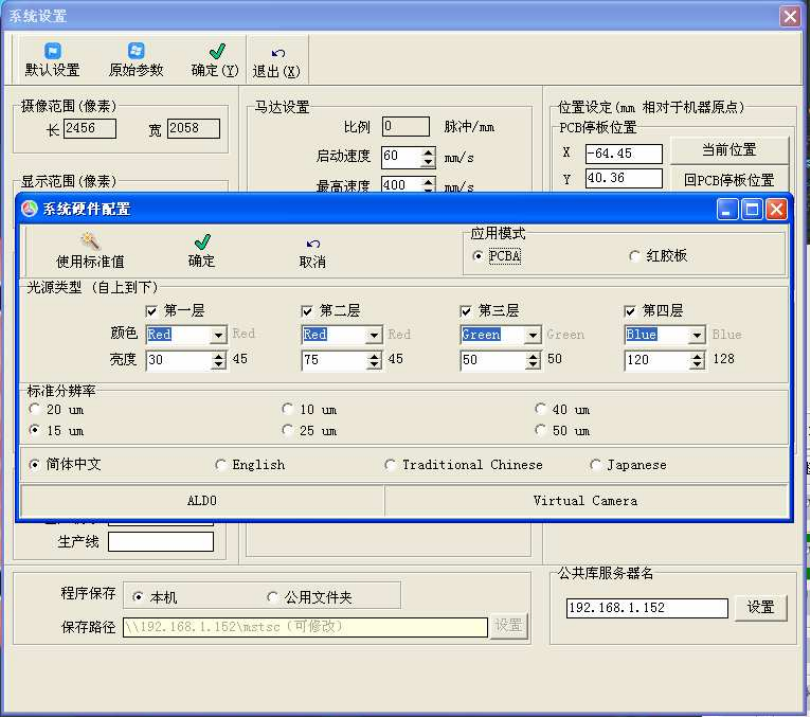

2.2.1 系统原始参数设定
系统原始参数设定系统原始参数设定
系统原始参数设定
用于设定如下功能：
(1) 拍照时光源需要开启哪几层(自顶向下分为四层, 标准配置为 RRGB)；
(2) 每一层的颜色是哪种（总有四种颜色可选：Red, Green, Blue, White）;
(3) 每二层开灯时的标准亮度，可以通过点击按钮”PCBA”, “红胶板”, “炉前锡膏”来自动设定标准亮度;
(4) 相机装配的标准分辨率，共有六种分辨可选(20u, 10u, 40u,15u,25u,50u）;
(5) 软件的语言选择，共有四种语言可选(简体中文，英文，繁体中文，日语);
设定好后按确定可以保存设置，当然如果设定不正确可以取消。

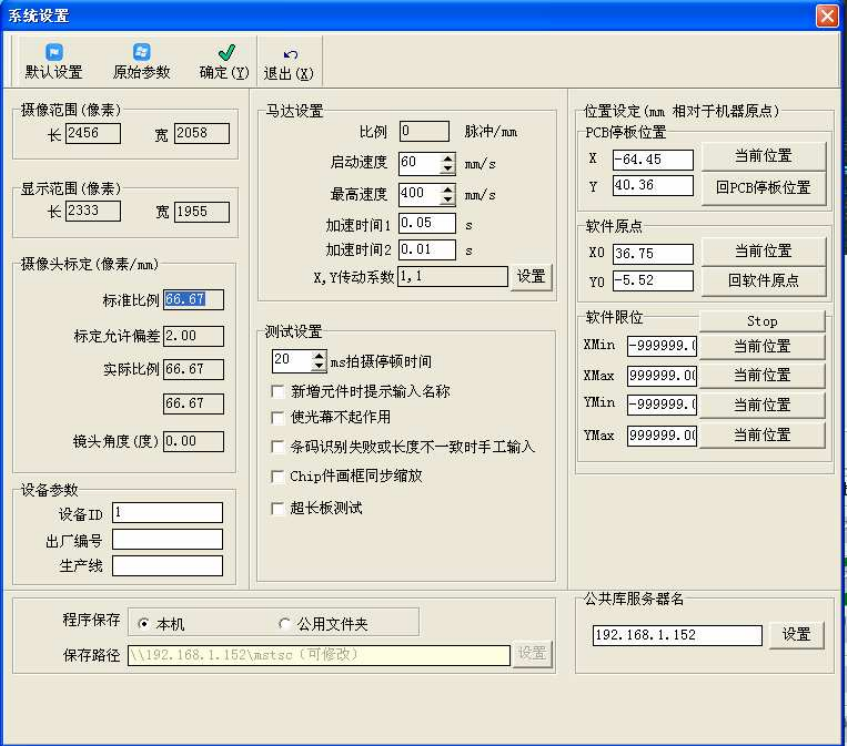

2.2.2 系统参数设定
系统参数设定系统参数设定
系统参数设定
此窗口可查看或设定如下系统参数：
(1) 查看相机的摄像范围（从而可知相机拍摄每幅图像的总像素为: 长*宽，也就是知道相机是 500 万像素，
200 万像素等等）;
(2) 显示范围是指测试时的有效范围（因为在测试时会切除图像边缘以提高图像质量，从而获得更好的检测
效果）;
(3) 摄像头标定参数，即 1mm 相当于多少个像素
(3.1) 标 准 比 例 ： 66.67 ， 即 1mm 相 当 于 66.67 个 像 素 ， 从 而 可 计 算 出 相 机 分 辨 率 为 ：
1mm/66.67=1000u/66.67=15u
(3.2) 标定允许偏差：2.00， 因为装配会存在误差，所以实际比例与标准比例之间会有差异，但差异不能
大于标定允许偏差；
(3.3) 实际比例：66.67, 通过标定得到的实际像素比；
(3.4) 镜头角度：0.00, 通过标定得到的相机在水平方向的安装角度;
(4) 马达参数设置
(4.1) 比例：指发送多少个脉冲让镜头移动 1mm
(4.2) 启动速度: 指马达起始速度
(4.3) 最高速度: 马达运动时的最高速度
(4.4) 加速时间 1: 加速总时间
(4.5) 加速时间 2: 加速时 S 段所用时间
(4.6) 传动系数: 马达实际移动距离与计数器所指示的数值比率
(5) 设备参数:
(5.1) 设备 ID: 机器设备的一个顺序编号
(5.2) 出厂编号: 机器设备的出厂编号
(5.3) 生产线: 机器所罢放的生产线编号
