ALeaderAOI-Ver 4.0.pdf - 第185页
点击 “ Exc el ” 就可以生成表格 （有三种格式文档， 此功能需要 设备安装 O FFICE 或者 WPS 才可使用） ： 7.4.2 SPC PP M 分 析运行图 分析运行 图 分析运行 图 分析运行 图 选择菜单“ S PC 统计分析 ”栏下的“ PPM 分析运行 图” ，打开“ PPM 分析运行图界 面” 。 选择 PPM 分析运行 图报表的时间 段； 选择产品名称、 机器编号 、时间间隔统计 、分析类型来确 定所统计 …
7.4SPC 统计分析功能介绍
统计分析功能介绍统计分析功能介绍
统计分析功能介绍
7.4.1SPC 直方统计图
直方统计图直方统计图
直方统计图、
、、
、饼分图
饼分图饼分图
饼分图

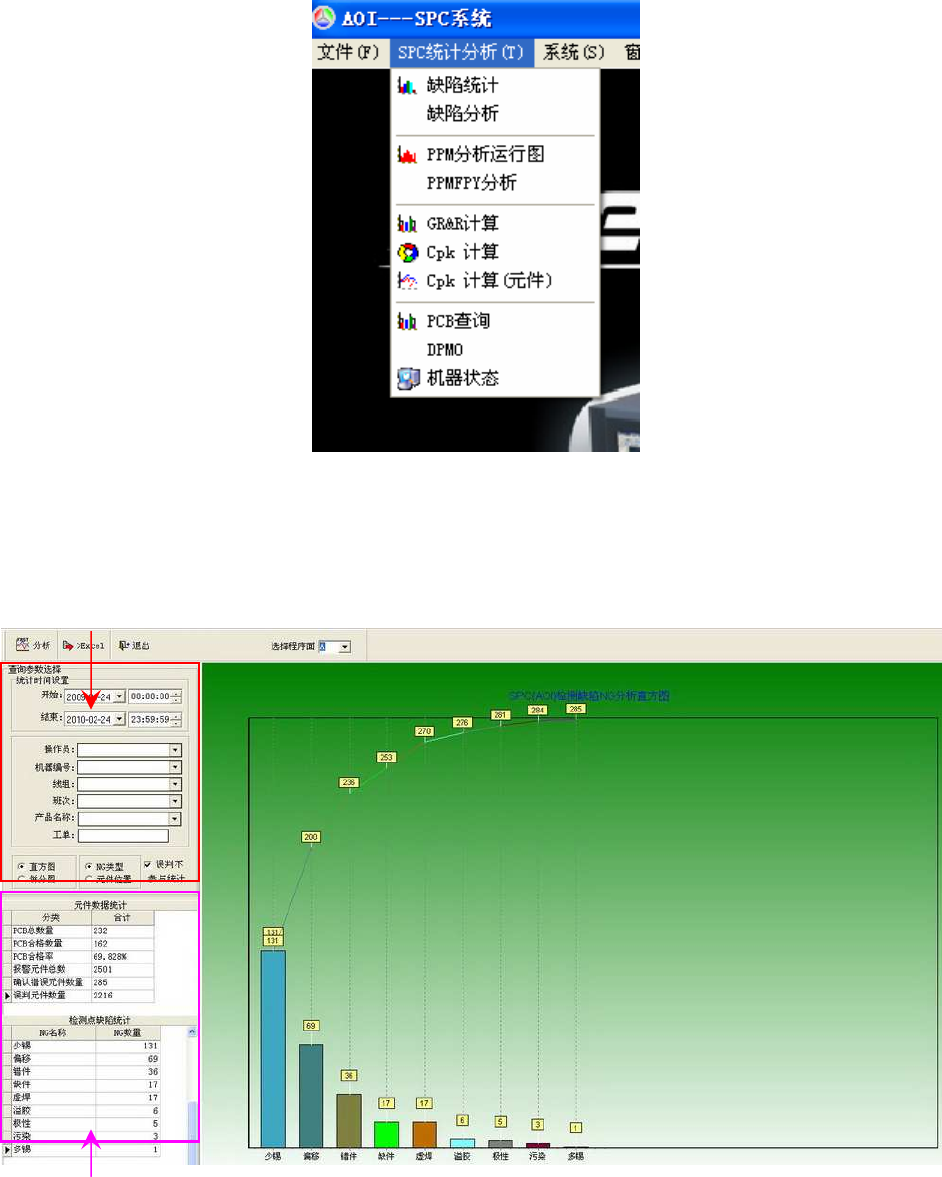

选择菜单“SPC 统计分析”栏下的“缺陷统计”，打开“分析界面”选择直方图。
选择直方图报表的时间段；
选择层别信息中 “操作员”“班次”“线别”“产品名称”“机器编号”等信息来确定所统计的报表；
当时间和层别信息确定，点击分析即可；
显示统计不良
的基本数据
查询参数选择
点击 “Excel”就可以生成表格（有三种格式文档，此功能需要设备安装 OFFICE 或者 WPS 才可使用）：
7.4.2 SPC PPM 分析运行图
分析运行图分析运行图
分析运行图
选择菜单“SPC 统计分析”栏下的“PPM 分析运行图”，打开“PPM 分析运行图界面”。
选择 PPM 分析运行图报表的时间段；
选择产品名称、机器编号、时间间隔统计、分析类型来确定所统计的报表；
当设定好统计参数好以后，点击分析即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
7.4.3SPC GR&R,CPK 功能详细介绍
功能详细介绍功能详细介绍
功能详细介绍
1，关于 GR&R、Cpk 数据在 SPC 中的相关参数设置：
见 SPC 的参数设置位置，位置如图：
点击后出现关于 GR&R、CPK 数据的设置界面：
查询参数选择
数据显示区
