需要导出数据时 ，可点 击 Excel 按钮进行导 出操作： 可以选择 PCB 明细数据， NG 明细数 据 和 ALL 。 导出时可以选择 三种格式 文档（文本文档 ， Excel 文 档， W ord 文档） 。 7.5 中心服务器 当需要在一台电 脑查看所 有线别的 NG 数据和 检查机器运行情 况时，可以将 该主 机设置为中 心服务器 。 中心服务器可对 同一局域 网里的所有 AOI 进行远程监控，在服 务器上可查看 各 AOI…
查询参数选择: 在 A 区域选择产品名称、PCB 的编号、NG 类型、元件位置、统计分组等信息来确定所
统计的报表。当各参数信息确定，点击统计即可
过滤明细表：选取之后，在 NG 明细数据（C 区域）里就只显示当前选中的 PCB 板（B 区域）的 NG 数
据（没选中前，所有 PCB 板的 NG 数据均会显示）
查看详细记录：在 B 和 C 区域里双击单条 NG 记录可自动打开 NG 查看程序查看详细记录
设置显示字段：在 B 和 C 区域里的其中一条记录上点击右键，会弹出设置显示字段的选项，
B C
设置完成后在导出 Excel 的表格时会根据选取的字段来建立表格
修改为真实 NG：在 C 区域里查询所有 NG 记录时（包括误报），可以点击右键将误报数据修改为真实
NG。
标准图：D 处显示元件标准图
待测图：E 此处显示元件待测图
适合尺寸：图片太大时选取此选项，图片大小会自动改变
注：SPC 统计分析的所有“分析项目”必须在查看数据时确定了 NG 类型才有数据。
D
E

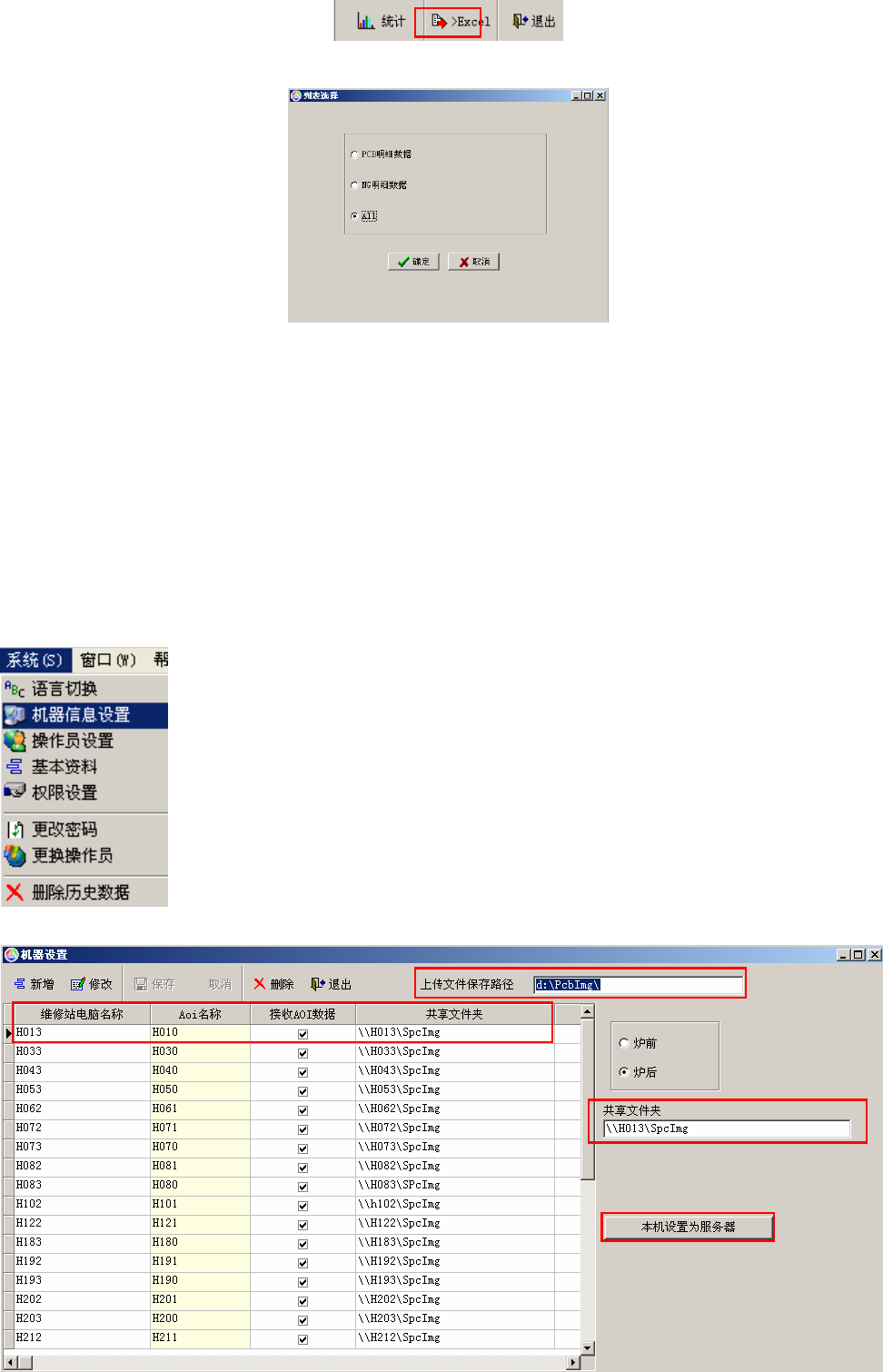

需要导出数据时，可点击 Excel 按钮进行导出操作：
可以选择 PCB 明细数据，NG 明细数据和 ALL。
导出时可以选择三种格式文档（文本文档，Excel 文档，Word 文档）。
7.5 中心服务器
当需要在一台电脑查看所有线别的 NG 数据和检查机器运行情况时，可以将该主机设置为中心服务器。
中心服务器可对同一局域网里的所有 AOI 进行远程监控，在服务器上可查看各 AOI 运行情况，检测情况，
还可以查看各线别的 NG 数据。
在中心服务器的电脑上打开 SPC 软件，然后选择菜单“系统”栏下的“机器信息设置”，打开“机器设
置”界面。
打开如下界面：
在 A 处设置好上传文件保存路径，此处是中心服务器上保存文件的地方。
在 B 处输入维修站电脑的名称，AOI 名称（机器名称会自动生成）。
A
B
C
D

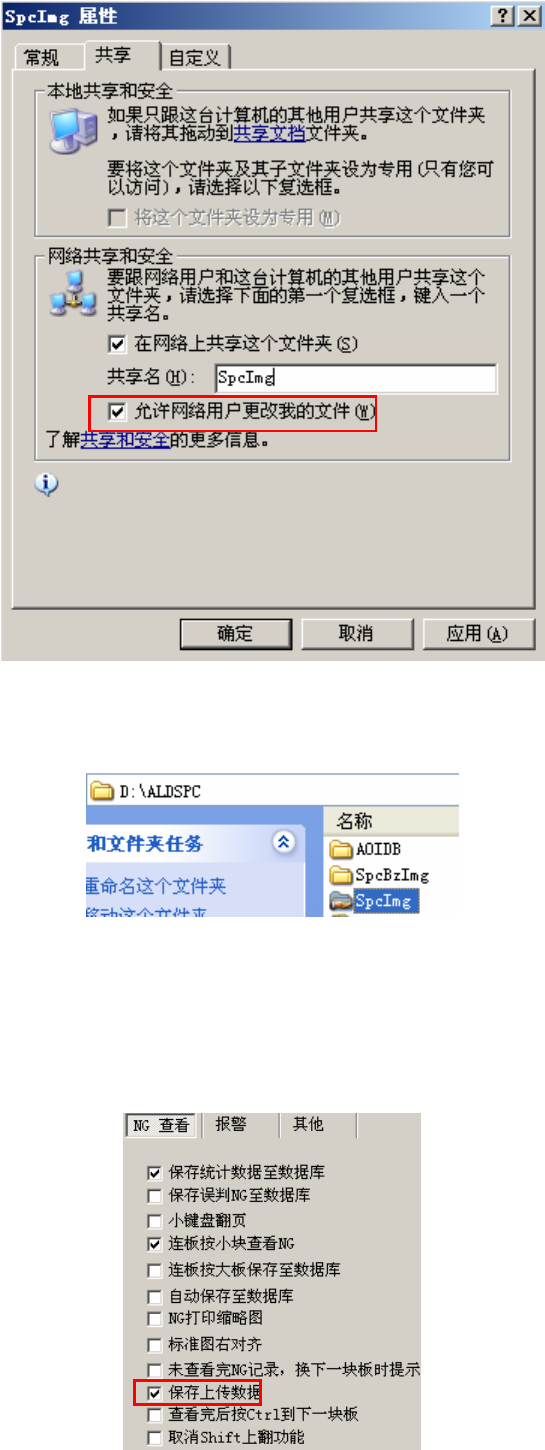

将维修站上的 SpcImg 文件夹设置为可改写的共享（见图），
设置完成，
在 B 处填入共享文件夹的路径。然后选择机器是在炉前还是炉后使用。
设置完所有机器名称后，点击 D 处的按钮，将本机设置为服务器。
在机器和维修站的 NG 查看程序里，选上保存上传数据。
注：1.在哪里查看，就在哪设置共享，和 NG 查看的保存上传数据（在机器上查看，就在机器上设置；
在维修站查看，就在维修站电脑上设置）。
