地址： 东莞市东城区牛山金鸡岭 兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86 -0769-22629107 Http:www .aoichina.com TEL:4001-189-123 F AX:0769-23102060 Page: 254 逐一将 XMax 、 YMin 、 YMax 设 置好，至 此参数设置完成 ，如下图：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
253
操作后，等待运动停止，会出现下图数据：
此时，点击<当前位置>，
确定保存，软件会自动在当前坐标位置往反方向退回 3mm，如下图：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
254
逐一将 XMax、YMin、YMax 设置好，至此参数设置完成，如下图：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
255
最后需要检查和调整光源亮度，可参照保养手册进行操作，完成此项软件就可以正常运行了。
简易操作：若设备已经安装过当前程序且有正常使用过，那么我们在安装软件之前，可以将当前参数
进行备份，操作如下：

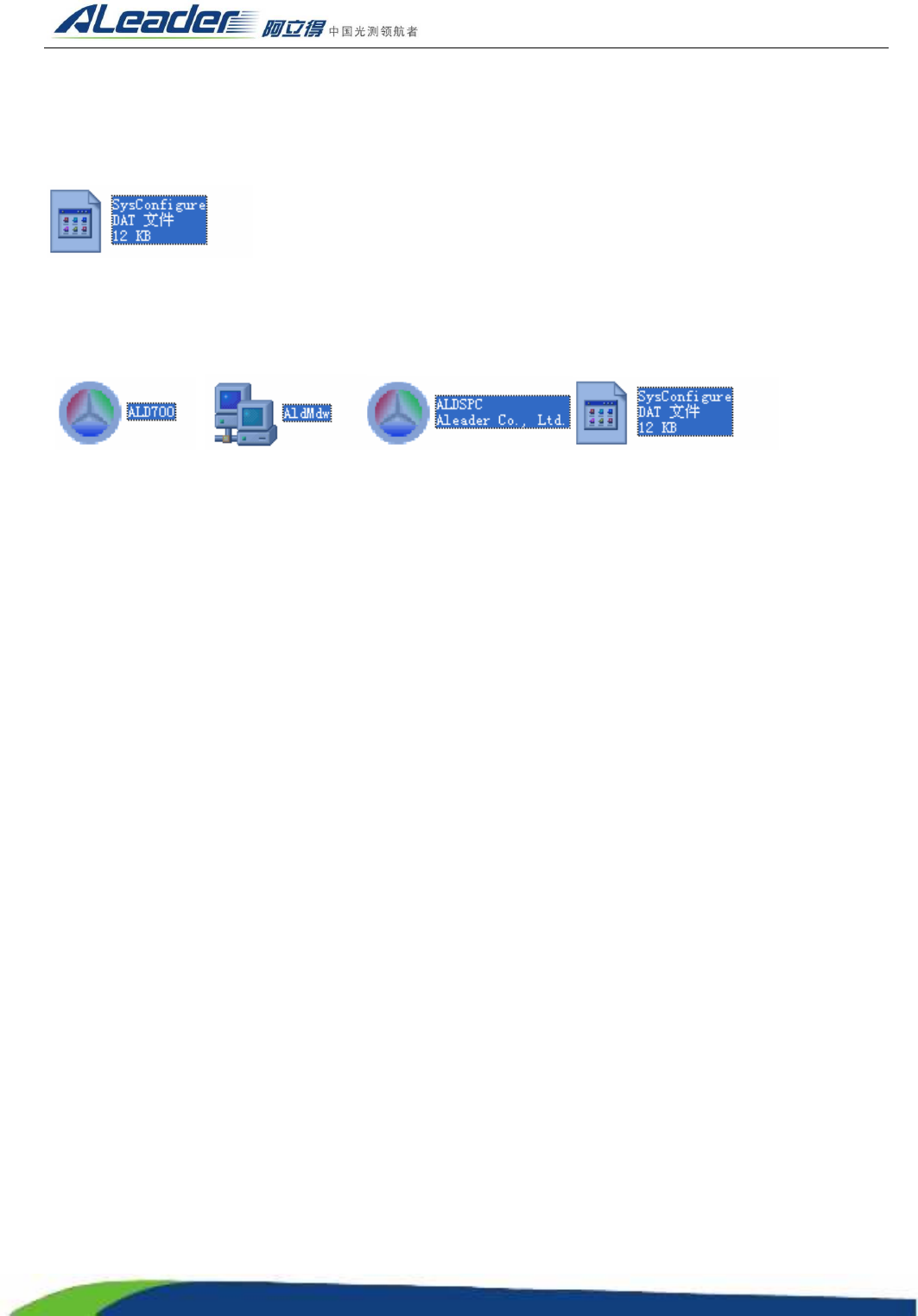

找到 D:\ALD700 目录中文件：
将此文件备份到当前路径以外的地方，待软件重新安装完成后，把此文件粘贴回
其默认位置，覆盖新文件；软件即可正常运行。
备注：
1、 在软件安装前，最好备份好以下几项内容：
2、设备光源参数参考最新数据。
第
第第
第十
十十
十二
二二
二章
章章
章. 常见问题解答
常见问题解答常见问题解答
常见问题解答(FAQ)
第
第第
第十
十十
十三
三三
三章
章章
章. 附件
附件附件
附件
13.1 名词解释
名词解释名词解释
名词解释
1. Bitmap（BMP）图像：Bitmap 图像为一种位图格式的图像，为 ALeader AOI 处理的基本格式的图像。
该图像格式的基本单位为像素。
2. 像素：是图像的基本单位。像素具备三个色彩通道，分别为红色、绿色、蓝色。每个色彩通道的值范
围为（0， 255）。以 24 位位图格式下的像素点为例，像素点占有 3 个字节，每个字节对应一个色彩通
道，其示意图如下：
