(6) 测试设置:
(6.1) 拍摄停顿时间: 指运动停止后, 再等待多久才开始拍照, 因为信号反馈运动已经停止与真正停止是有
差异的;
(6.2) 新增元件时提示输入元件名称: 是否在每次新增元件时提示输入件名称;
(6.3) 使光幕不起作用: 即使光幕被挡也不暂停, 此功能有风险, 要慎用;
(6.4) 采用旧光源控制: 采用以前版本的光源控制方式;
(6.5) 条码识别失败或长度不一致时手工输入: 置手工输入条码的条件是否启用;
(7) PCB 停板位置设置
(7.1) 在线机: 1.停板位置:指的是进板时停板感应器所在位置(停板感应器安装在光源外壳右侧面上,
示意图 2.1)
2.设定方法:先,返回程序界面,左右移动 XY 平台按钮(方向箭头图标指示)移动光源,
直至停板感应器外侧面与轨道夹板右侧切面平行对齐;然后,点击菜单[系统] [
统设置] 打开系统参数设定界面,在“PCB 停板位置”选项中点击“当前位置”按钮,系
统自动计算当前位置坐标值,最后点击保存即可。
(7.2) 离线机:1. 停板位置:指的是放板时 X / Y 平台停止位置(般设在押扣正好完全打开的位置)
2. 设定方法: 首先,返回程序界面,按前后移动 XY 平台按钮(方向箭头图标指示)调整
X/Y 平台,直至装载 PCB 板治具押扣正好完全打开的位置;然后,点击菜单[系统设置]
[系统设置] 开系统参数设定界面,在“PCB 停板位置”选项中点击“当前位置”按钮,
系统自动计算当前位置坐标值,最后点击保存即可。
(8) 软件原点设定
(8.1) 分在线机与离线机设置不同, 线机通常设在 PCB 板的右下角, 离线机设在 PCB 板左下角
(8.2) 在线机设定方法首先,返回程序界面,放入 PCB 板,点击状态栏“显示十字”按钮,即显示相机
镜头中心坐标;其次,按 XY 平台按钮(向箭头图标指示)移动十字中心到 PCB
右下角( PCB 板与轨道夹板边线成直角交叉点处)顶点坐标处;最后,点击菜[系统设置]
[系统设置] 开系统参数设定界面,在“软件点”选项中点击“当前位置”按钮,取得
当前位置坐标(软件原点坐标值),并保存
(8.3) 离线机设定方法:首先,返回程序界面,放入 PCB 板,PCB 板左下角顶点至 PCB 板治具左下角一
个固定押扣点处,点击状态栏“显示十字”按钮,即显示相机镜头中心坐标;其次,按
XY 平台按钮(方向箭头图标指示)移动十字架中心到 PCB 板左下角顶点坐标处;最后,
点击菜单[系统设置] [系统设置] 打开系统参数设定界面,在“软件原点”选项中点
击“当前位置”按钮,取得当前位置坐标(即软件原点坐标值),并保存。
(9) 软件限位: 设定软件限位, 使机器多一重保护;
(10) 离线调试数据保存路: 通过”, 可指定离线调试数据保存的位置;

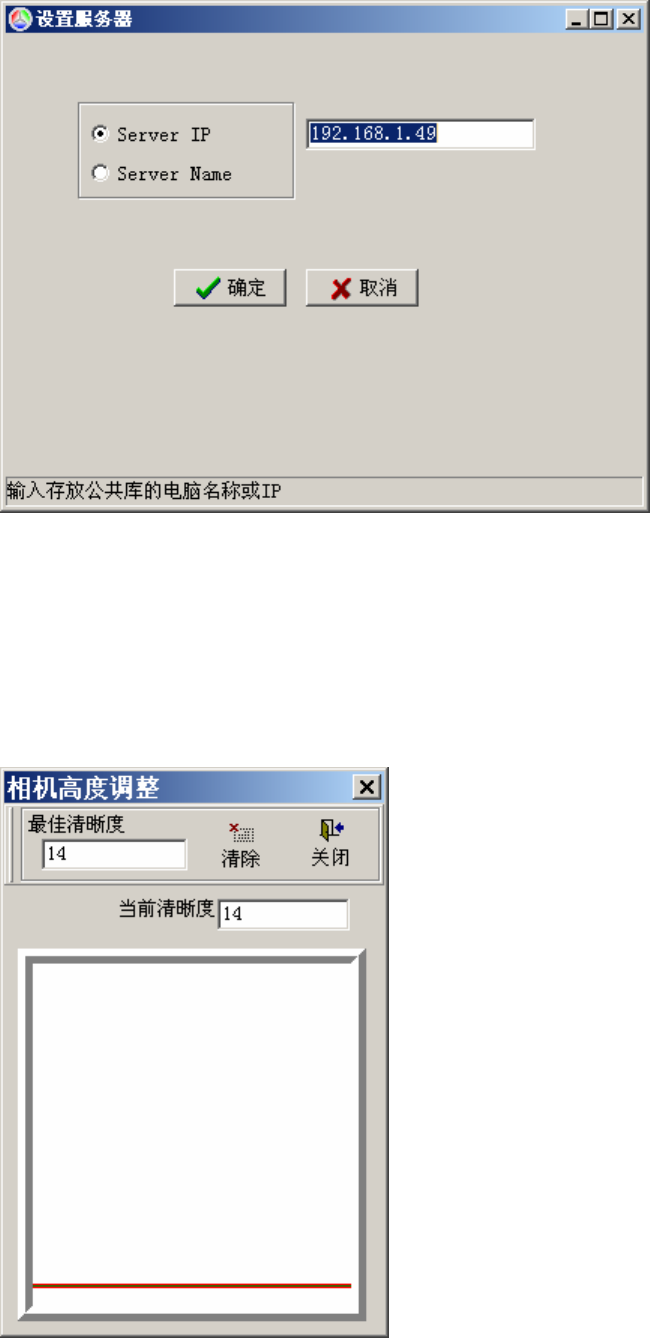

(11) 公共库服务器名: 通过设置”, 可指定存放公用标准所在的服务器 IP 或电脑名称, 如下;
PCB
光源
感应器

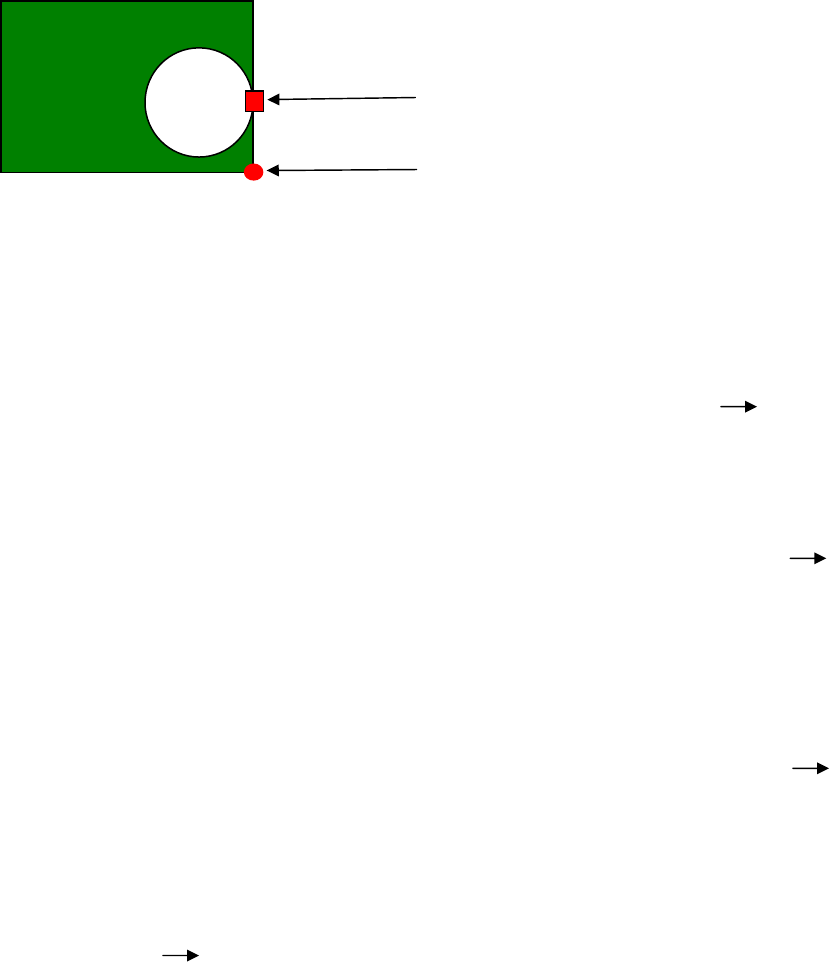

示意图 2.1
软件原点
2.3. 相机
相机相机
相机晰度
清晰清晰
清晰调整
调整调整
调整
摄像
摄像摄像
摄像标定与
标定与标定与
标定与
光源光源
光源度调整
亮度调整亮度调整
亮度调整
2.3.1 清晰度调
清晰度调整清晰度调整
清晰度调整
方法: FOV 移至调整清晰度的标定区域, 通过调整相机高度与光圈, 使图像的清晰度最, 即窗口中的
晰度数值最大;

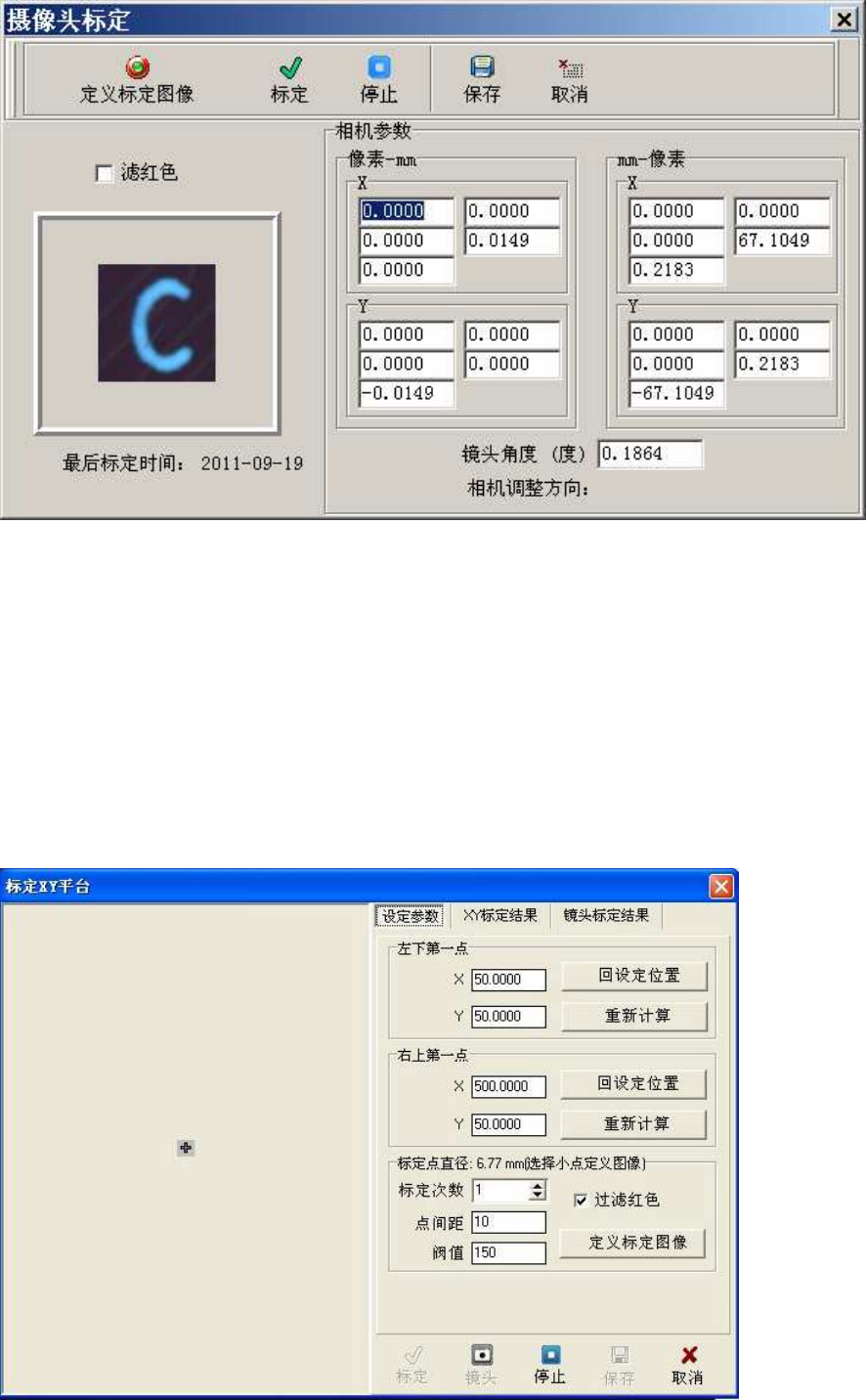

2.3.2 摄像头标
摄像头标定摄像头标定
摄像头标定
1. 作用: 定相机的真实毫米像素比, 头安装水平方向的角度, 以便用于较正图像;
2. 标定方法: FOV编辑区鼠标拖动标定框,框住进行标定的图像(一般情况下选择基板上的丝印)。然后
单击〔定义标定图像〕按钮,确定标定图像;然后单击〔标定〕,机器自动进行标定工作。标定自动完成后,
点击〔保存〕完成标定工作及退出。
注意:在选择进标定的目标时,目标近距离范围内尽量不要有相近似的物体。不然会导致标定效果差.
2.3.3 XY 系统
系统系统
系统标定
标定标定
标定
作用:确定设备在不同位置的 XY 轴坐标,通过使用高精度的标定工具,提供设备达到更高的精度(此功
非标准配置,如有需要请联系相关人员)
