地址： 东莞市东城区牛山金鸡岭 兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86 -0769-22629107 Http:www .aoichina.com TEL:4001-189-123 F AX:0769-23102060 Page: 227 图 5-13 Z 轴正限位行 程开关工作且灯 光熄灭 图 5-14 检测窗口 (3 ） D 轴光电式行程 开关检查（工序包含上 / 下 限位行程开关） ① 打开…
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
226

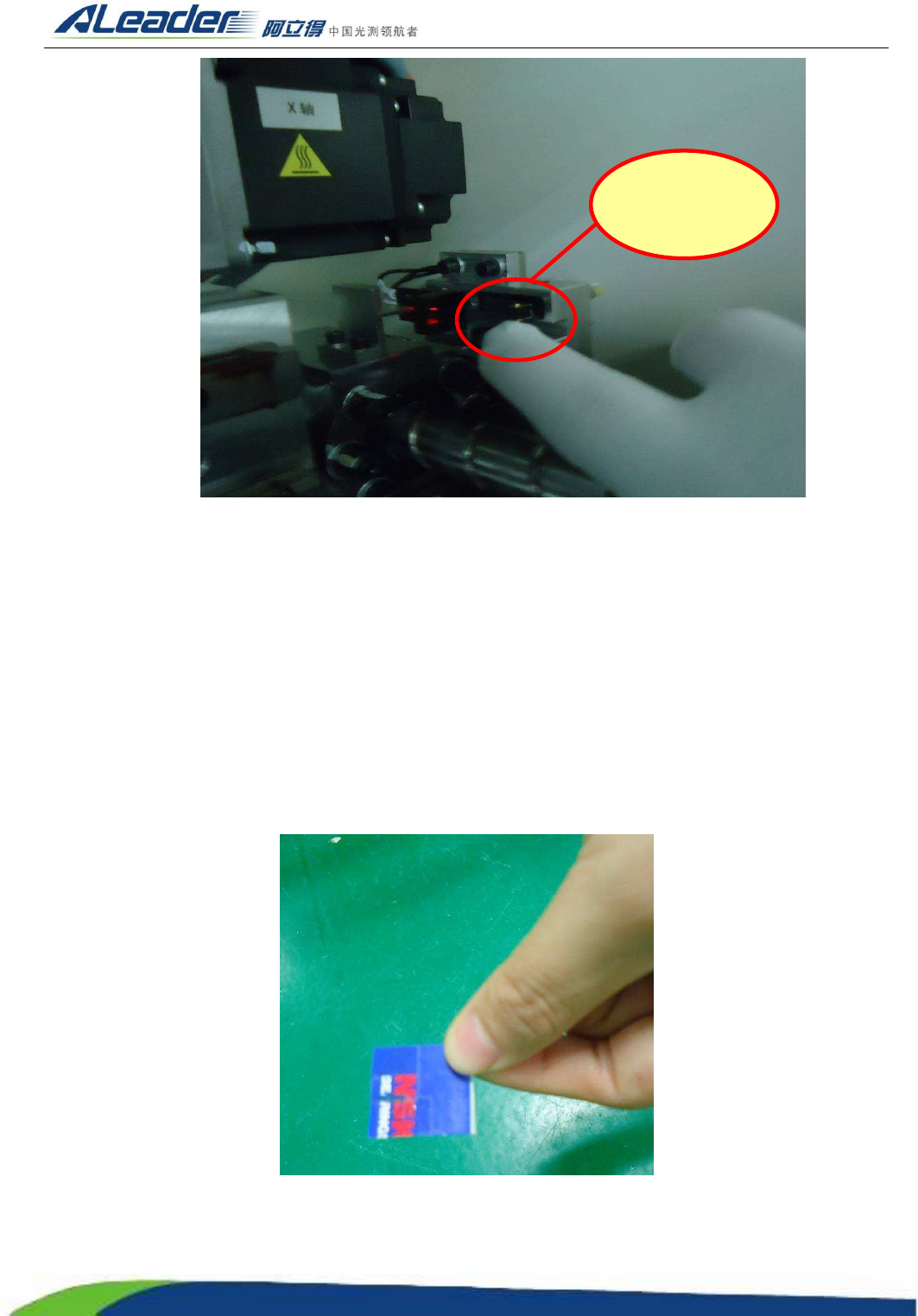

图 5-11 轻轻按下 Y 轴负限位触头
（2） X/Y/W 轴光电式行程开关检查（工序包含所有光电式行程开关）
检查前，请准备工具：20mm*20mm 小纸片（不透明的）如图 5-12 所示。
① 打开电脑桌面测试软件 ALD710；
② 出现界面选择检测程序即可进入；
③ 待机器自动复位完成后，按下急停按钮。
④ 用小纸片插入光电槽中（以 Y 轴正向限位行程开关为例），如图 5-13 所示，光电槽中的红色灯光
立即熄灭；
⑤ 观察“检测窗口”下 Z 轴、正向限位所对应的数值，若该值由“0”变成“1”且电机停转，表明
正限位行程开关良好；反之，则不良，请联系我们公司予以解决，如图 5-14 所示。
图 5-12 20mm*20mm 小纸片
两个触头同时
被按下。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
227
图 5-13 Z 轴正限位行程开关工作且灯光熄灭
图 5-14 检测窗口
(3）D 轴光电式行程开关检查（工序包含上/下限位行程开关）
① 打开电脑桌面测试软件 ALD710；
② 出现界面选择检测程序即可进入；
③ 单击“编辑”菜单下“调整导轨宽度”，弹出“调整导轨宽度”菜单，如图 5-15/5-16 所示。
④ 输入被测 PCB 板宽度数值，单击调整。如图 5-16 所示。
⑤ 将 PCB 板放入导轨，如图 5-17 所示。
⑥ 单击“测试窗口”工具条下的“PCB 板载入”，工作台立即上升移动。观察输入信号下 PCB 板固定
后面的文字，若该文字由“False”变成红色“True”字样且工作台电机停止工作。说明此光电上限位行程
开关良好；反之，则不良；请联系我们公司予以解决！如图 5-18 所示。
同理，将 PCB 板移出，若该文字由“True”变成“False”且工作台电机停止工作。说明此光电上限
位行程开关良好；反之，则不良；请联系我们公司予以解决！
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
228
图 5-15 编辑菜单下
图 5-16 调整导轨菜单
