(6) 程序面标识验证
如果程序有做面标识, 可以通过此功能进行验证;
(7) Mark 块设置
程序数据
程序中的标准图片备份
原始离线编程图, 内容见下图
程序缩略图
程序中的标准图片
程序数据备份

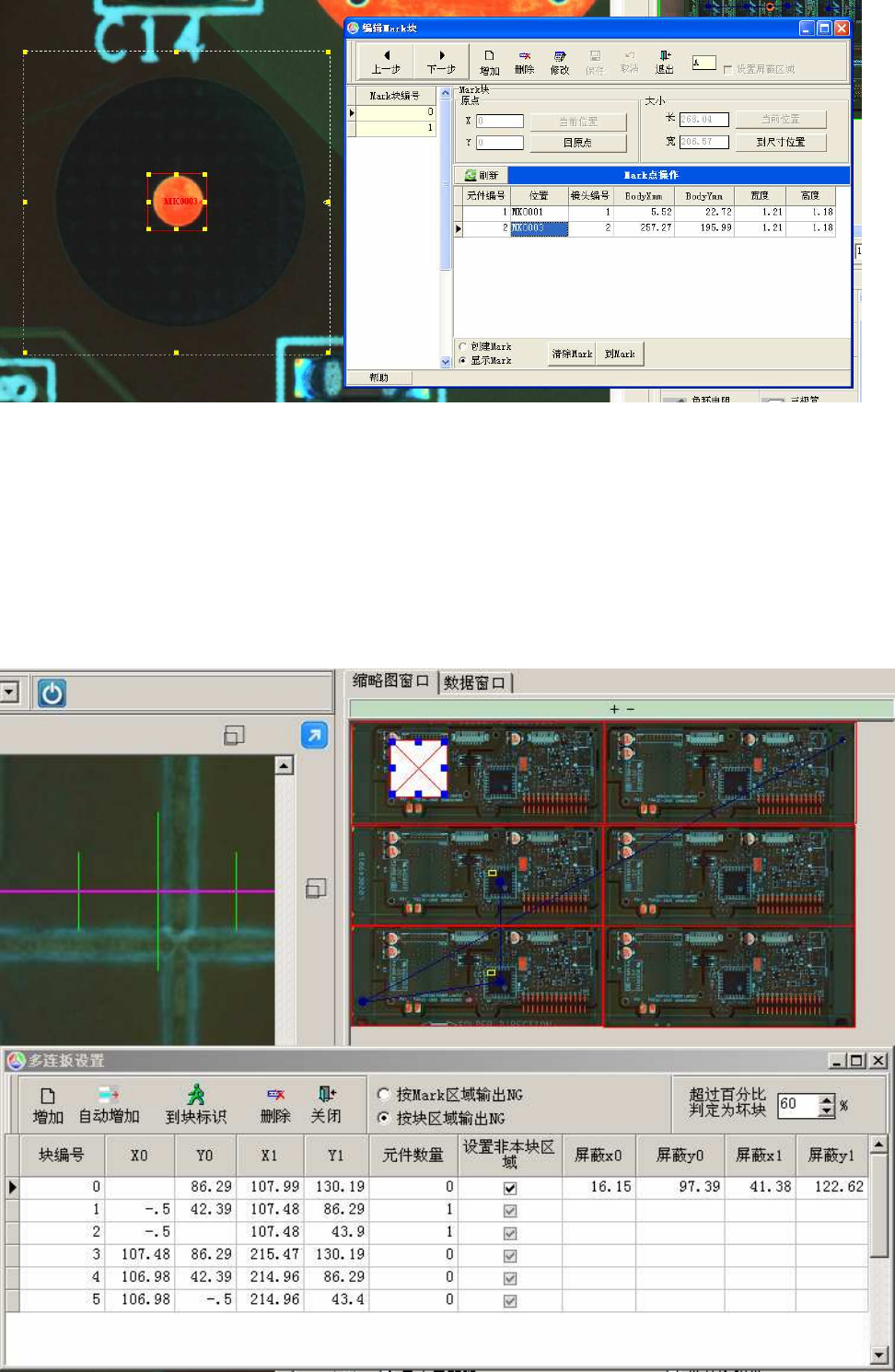

增加: 增加一个 Mark 块, 一个 Mark 块一般包含两个 Mark 点(允许 1-3 个 Mark 点), 通过设定 Mark 原点与
Mark 长宽确定一个 Mark 块的位置与大小, 对于不规则的 Mark 块, 可以通过勾选[设置非 Mark 区域]来剔除
不被包含的区域(如下图);
删除: 删除选定的 Mark 块;
保存: 将当前设定进行保存;
到 Mark: 如下图, 定位到当前 Mark 点位置;
(8) Mark 较正
根据设定的 Mark 对当前的 PCB 板进行 Mark 校正, Mark 较正的作用是校正 PCB 板放置的角度与 PCB 的线性
变形;
(9)无 Mark 校正模式
勾选此项，将会关闭 Mark 校正，此时元件的坐标将会有一定变化(请谨慎使用)。
(10) 块设置
点击此菜单会弹出如上图窗口[多连板设置], 使用方法如下:
[增加]: 增加一个块, 点此按钮会在缩略图窗口增加一个框, 可以通过拖动改变框的大小与位置, 从而确定块
的大小与位置, 如果有不规则的块, 还可以通过[设置非本块区域]来剔除不属于本块的区域;
[自动增加]: 如果程序定义的多 Mark 区域, 可以使用此功能将各 Mark 区自动定义的块;
