ALeaderAOI-Ver 4.0.pdf - 第75页
2.6.2 [ 文件 文件 文件 文件 ] 菜单下功能 菜单下功能 菜单下功能 菜单下功能 (1) 新建程序 详见 2.5.2 (2) 程序改名 对当前程序的名 称与类别 进行更改； (3) 客户资料 设定
(4) 工具条 4
4. 状态栏
(1) 管理员: 指当前登录的用户身份;
(2) 15um: 当前 FOV 显示图像的分辨率;
(3) 镜头数:90: 指当前程序的镜头总数为 90 个;
(4) 检测点数:14152/1356: 指当前程序共有 1356 个元件, 14152 个检测点;
(5) 用时 273.47S: 指最后一次测试所花时间为 273.47S
(6) 共测试:4 分钟: 指总共测试了 4 分钟;
(7) NG 检测点数:52: 指最后一次测试的 NG 检测点数为 52 个;
(8) 镜头 91/91: 指当前已经测试完成 91 个镜头中的第 91 个;
(9) 正常测试+不自动定位: 模式设置的状态;
(10) 坐标: 指鼠标在 FOV 中位置的坐标值;
画框, 按下此按扭, 才可以画框做元件
刷新缩略图的显示
FOV 定位,对当前 FOV 中的所有元件进行自动定位
XY 平台向左移动
移动到
显示十字
显示元件, 在当前 FOV 中现示元件

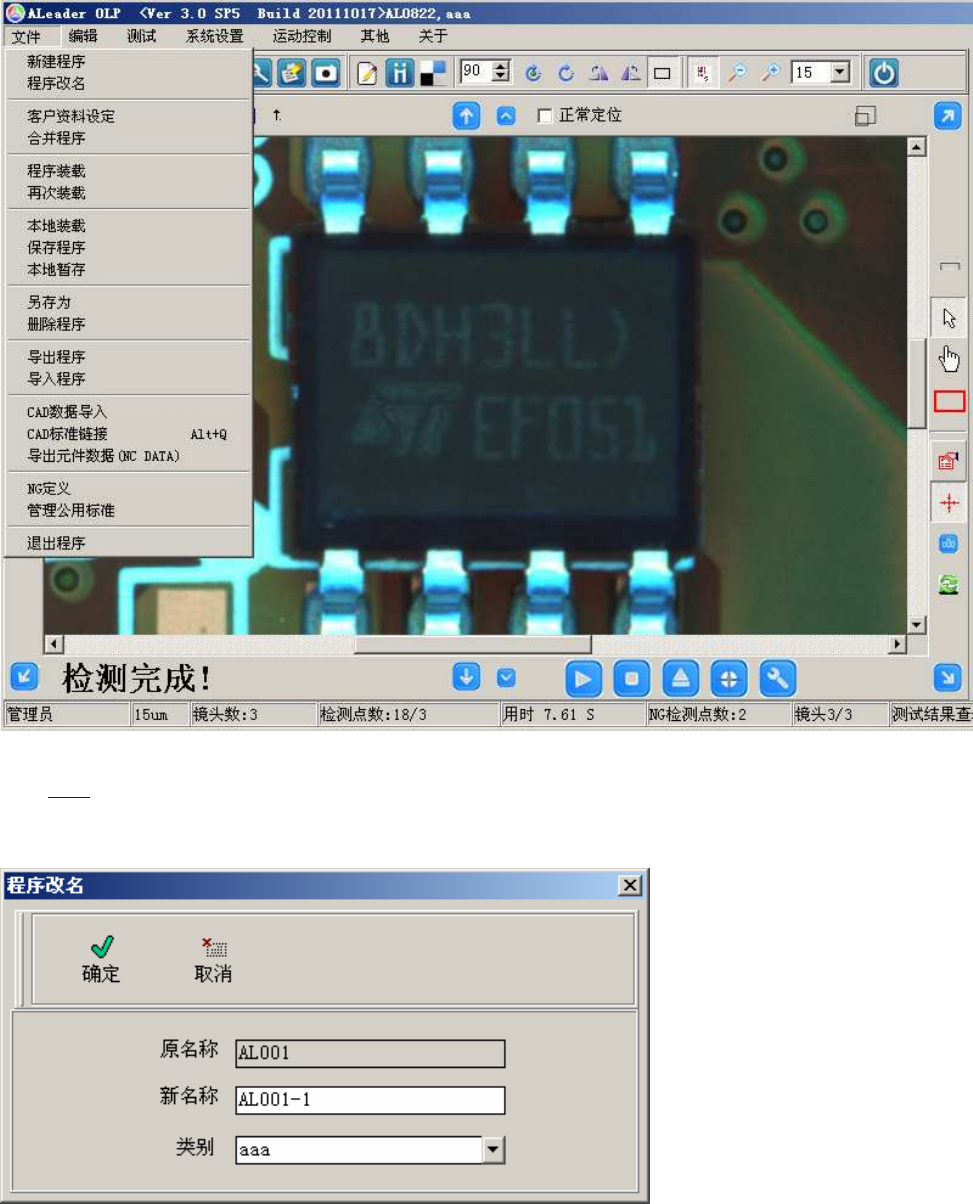

2.6.2 [文件
文件文件
文件] 菜单下功能
菜单下功能菜单下功能
菜单下功能
(1) 新建程序
详见 2.5.2
(2) 程序改名
对当前程序的名称与类别进行更改；
(3) 客户资料设定
新增：新增一个客户；
修改：对当前客户简称进行修改；
删除：删除当前客户资料；
保存：对新增或修改进行保存；
放弃：取消新增或修改的资料；
退出：退出本窗口；
(4) 合并程序
i. 选定一个程序与当前打开的程序合并成一个新的程序；
